0ZCF0030FF2C

产品分类: PTC可复位保险丝
厂牌: BEL FUSE
产品描述: 3s 600mA 1Ω 60V 4.8Ω 100A 300mA 2920 贴片安装 7.36mm*5.12mm*1.15mm
供应商型号: N-0ZCF0030FF2C
供应商: 云汉优选
标准整包数: 2000

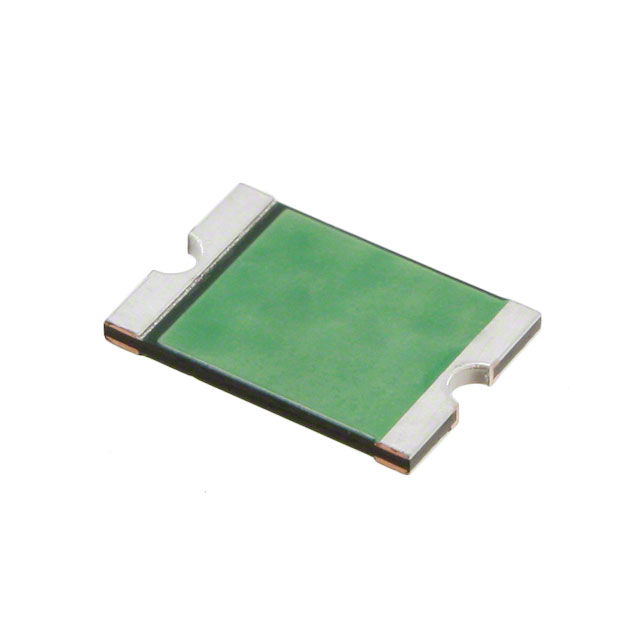

BEL FUSE PTC可复位保险丝 0ZCF0030FF2C

0ZCF0030FF2C概述

    Surface Mount PTC 0ZCF Series Technical Manual

    1. 产品简介


    Surface Mount PTC 0ZCF 系列是一种采用2920芯片尺寸的片式正温度系数热敏电阻(PTC),具有快速响应时间和高保持电流能力。它们被广泛应用于汽车电子、电源保护及其它需要过电流保护的场合。这些产品不仅符合RoHS 2指令要求,还通过了AEC-Q标准测试,确保其在恶劣环境下的稳定性和可靠性。

    2. 技术参数


    | 特性 | 参数值 |

    | 持续电流(IH)范围 | 0.30A - 5.00A |
    | 最大电压(Vmax) | 6V - 60V |
    | 温度范围 | -40°C 至 85°C |
    | 尺寸(长×宽) | 5.10mm × 2.30mm |
    | 认证 | TUV、UL 认证 |
    注:不同型号的PTC在具体的技术参数上有所区别,详细参数请参考相应的型号代码。

    3. 产品特点和优势


    - 快速响应:能够在极短时间内检测并响应异常电流。
    - 高保持电流:能够在不触发的情况下承受较高的正常工作电流。
    - AEC-Q认证:确保产品符合严格的汽车电子行业标准。
    - 宽工作温度范围:能够在-40°C到85°C的温度范围内正常工作。
    - 环保材料:符合RoHS 2标准,无铅且无卤素。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子:用于汽车电源系统的过电流保护。
    - 工业控制:在工业电源中防止短路和过载情况。
    - 通信设备:在通信电源系统中提供保护。
    使用建议:
    - 在安装过程中确保温度不超过最大额定值,以避免因高温而导致的性能下降。
    - 根据实际电路需求选择合适的型号,特别是在持续电流和电压方面要与电路匹配。
    - 考虑环境条件的影响,例如温度和湿度的变化会对PTC的性能产生影响。

    5. 兼容性和支持


    兼容性:
    - 该系列PTC可与各种电路和电子设备兼容,但需注意其电气特性的限制。
    - 适用于DC和AC电路,但峰值线电压不得超过PTC的最大额定电压。
    支持:
    - 厂商提供详细的焊接和返工指南,包括推荐的再流焊工艺参数和注意事项。
    - 标准包装形式为7英寸直径的7毫米宽、4毫米节距的卷带包装。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备触发频率过高 | 检查电路是否存在频繁过电流的情况,必要时调整电路设计。 |
    | 温度超出额定范围 | 确保安装环境温度在规定的范围内,并采取散热措施。 |
    | 连接不稳定 | 检查焊点是否有松动,确保连接牢固。 |

    7. 总结和推荐


    总结:
    - 该系列产品在保持电流、响应速度和工作温度范围等方面表现出色。
    - 符合严格的AEC-Q和RoHS标准,适合于多种苛刻的应用环境。
    - 提供详尽的技术支持文档,确保用户能够正确安装和使用。
    推荐:
    - 我们强烈推荐Surface Mount PTC 0ZCF系列给需要高性能、高可靠性的应用场合。无论是汽车电子还是工业控制,它都能提供卓越的过电流保护性能。

0ZCF0030FF2C参数

参数
最大跳断后电阻值 4.8Ω
跳闸时间 3s
最大电压 60V
保持电流 300mA
跳闸电流 600mA
冷电阻 -
最大额定电流 100A
最小初始态电阻值
长*宽*高 7.36mm*5.12mm*1.15mm
通用封装 2920
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0ZCF0030FF2C厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0ZCF0030FF2C数据手册

厂牌 PDF简要描述 下载
BEL FUSE PTC可复位保险丝 BEL FUSE 0ZCF0030FF2C 0ZCF0030FF2C数据手册

0ZCF0030FF2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1198 ¥ 1.0181
22000+ $ 0.1071 ¥ 0.9105
76000+ $ 0.0979 ¥ 0.8323
库存: 6000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2036.2
