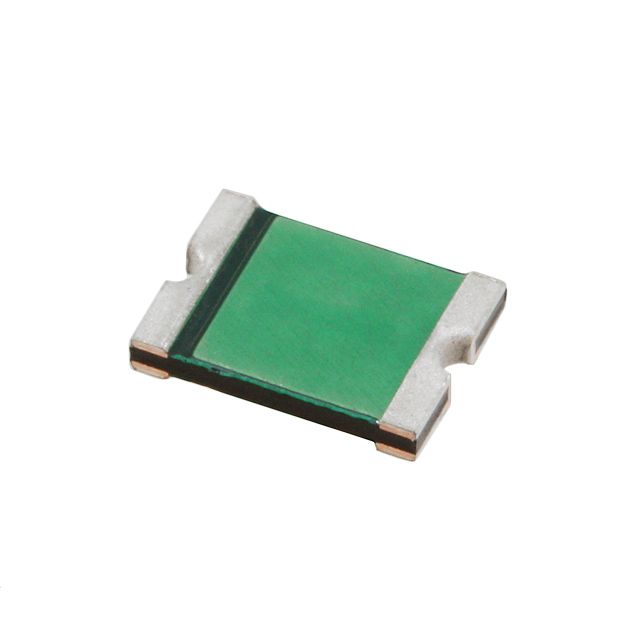

0ZCG0110BF2B

产品分类: PTC可复位保险丝
厂牌: BEL FUSE
产品描述: 500ms 2.2A 60mΩ 24V 200mΩ 100A 1.1A 1812 贴片安装 4.55mm*3.24mm*900μm
供应商型号: 26M-0ZCG0110BF2B
供应商: 云汉优选
标准整包数: 1
BEL FUSE PTC可复位保险丝 0ZCG0110BF2B

0ZCG0110BF2B概述

    Surface Mount PTC 0ZCG Series 技术手册

    产品简介


    0ZCG系列是贝尔熔断器公司(Bel Fuse Inc.)生产的表面贴装型正温度系数热敏电阻(PTC)。该系列PTC主要用于电路保护,具有高可靠性和广泛的适用范围。其主要功能包括过电流和过温保护,适用于多种电子设备,如汽车电子、工业控制设备和消费电子产品等领域。

    技术参数


    以下是0ZCG系列的主要技术规格和性能参数:
    | 参数 | 描述 |

    | 尺寸 | 1812芯片封装 |
    | 持续电流(Hold Current) | 0.10A - 3.00A |
    | 跳闸电流(Trip Current) | 0.30A - 5.00A |
    | 额定电压(Rated Voltage) | 6V - 60V |
    | 最大故障电流(Max Fault Current) | 100A |
    | 典型功率损耗(Typical Power Dissipation) | 0.8W - 1.0W |
    | 最小阻值(Minimum Resistance, Rmin) | 0.012Ω - 0.050Ω |
    | 最大阻值(Maximum Resistance, R1max) | 0.040Ω - 1.600Ω |
    | 工作温度范围 | -40°C 至 85°C |
    | 最大电压 | 6V - 60V(具体数值见下表) |
    | 认证 | TUV、UL认可组件 |
    典型功率值举例:
    - 0ZCG0010FF2C:0.8W
    - 0ZCG0014FF2C:0.8W
    - 0ZCG0020FF2C:0.8W
    - 0ZCG0020AF2C:0.8W
    - 0ZCG0030FF2C:0.8W
    - 0ZCG0035FF2C:0.8W
    - 0ZCG0035AF2C:0.8W
    - 0ZCG0050FF2C:0.8W
    - 0ZCG0050AF2C:0.8W
    - 0ZCG0075FF2C:0.8W
    - 0ZCG0075AF2B:1.0W
    - 0ZCG0075BF2B:1.0W
    - 0ZCG0110FF2C:0.8W
    - 0ZCG0110AF2C:0.8W
    - 0ZCG0110BF2B:1.0W
    - 0ZCG0110CF2B:0.8W
    - 0ZCG0125FF2C:0.8W
    - 0ZCG0125AF2B:0.8W
    - 0ZCG0150FF2C:0.8W
    - 0ZCG0150AF2C:1.0W
    - 0ZCG0150BF2C:1.0W
    - 0ZCG0160FF2C:0.8W
    - 0ZCG0160AF2C:1.0W
    - 0ZCG0160BF2C:1.0W
    - 0ZCG0160CF2C:1.0W
    - 0ZCG0200FF2C:1.0W
    - 0ZCG0200AF2B:1.0W
    - 0ZCG0260FF2C:1.0W
    - 0ZCG0260AF2B:1.3W
    - 0ZCG0260BF2B:1.3W
    - 0ZCG0300FF2B:1.0W

    产品特点和优势


    - 1812芯片封装:体积小巧,便于集成。
    - 快速响应时间:能够快速检测并反应过电流和过温状态。
    - 低直流电阻:最小阻值可达0.012Ω,适用于需要低损耗的应用场合。
    - 符合AEC-Q标准:通过严格的汽车电子认证,确保高性能。
    - 宽广的工作电压范围:6V至60V,适用于多种电压等级的应用环境。
    - 环保设计:符合RoHS 2规范,无铅且无卤素。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中,用于电池管理和电机保护。
    - 在工业自动化设备中,作为过载保护装置。
    - 在消费电子产品中,例如电源适配器和充电器中,防止过电流损坏设备。
    使用建议:
    - 在安装过程中应遵循标准焊接工艺,以避免热冲击对PTC的影响。
    - 对于复杂应用环境,可考虑使用防化学溶剂的保护措施。
    - 定期检查和维护,确保PTC始终处于最佳工作状态。

    兼容性和支持


    - 该产品兼容标准行业清洁溶剂及方法。
    - 提供技术支持服务,用户可通过联系Bel公司的技术支持团队获取更多帮助。
    - 厂商提供符合IPC J-Std-020标准的MSL等级2a。

    常见问题与解决方案


    - 问题:PTC电阻值变化大?
    解决方案:由于PTC工作原理,电阻值会受环境温度和电流影响而变化。根据负载条件适当调整电路设计。
    - 问题:PTC未能正常跳闸?
    解决方案:检查负载电流是否超出额定范围,或确认连接方式是否正确。
    - 问题:PTC使用寿命缩短?
    解决方案:确认是否频繁暴露在极端环境下,或是否存在化学溶剂接触。

    总结和推荐


    贝尔熔断器公司的0ZCG系列PTC在多个方面表现出色。它具备快速响应时间、低直流电阻、高可靠性以及宽广的工作电压范围等优点。适用于各种高要求的应用环境,如汽车电子、工业自动化和消费电子产品。强烈推荐给需要高效电路保护的工程师和设计师。

0ZCG0110BF2B参数

参数
最大额定电流 100A
最小初始态电阻值 60mΩ
最大跳断后电阻值 200mΩ
跳闸时间 500ms
最大电压 24V
保持电流 1.1A
跳闸电流 2.2A
冷电阻 -
长*宽*高 4.55mm*3.24mm*900μm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
