0ZCG0010FF2C

产品分类: PTC可复位保险丝
厂牌: BEL FUSE
产品描述: 20ms 300mA 1.6Ω 60V 15Ω 100A 100mA 1812 贴片安装 4.55mm*3.24mm*900μm
供应商型号: U-0ZCG0010FF2C
供应商: 云汉优选
标准整包数: 2000

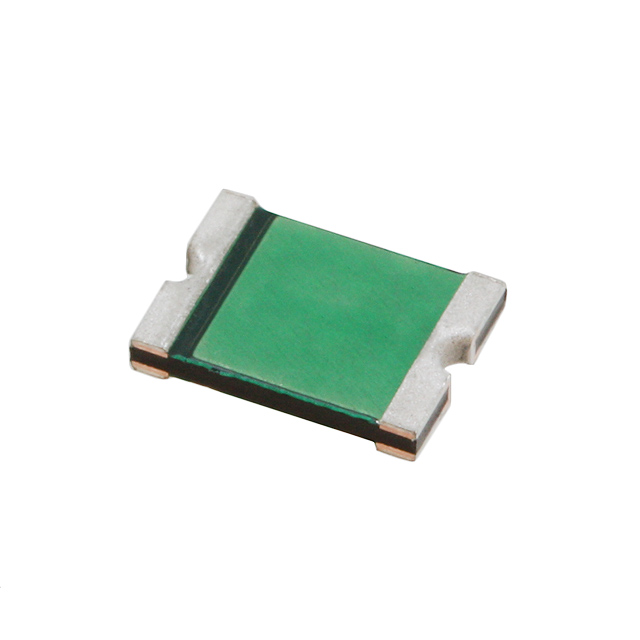

BEL FUSE PTC可复位保险丝 0ZCG0010FF2C

0ZCG0010FF2C概述

    0ZCG系列表面贴装PTC技术手册

    产品简介


    0ZCG系列是贝尔熔断公司推出的1812封装尺寸的表面贴装正温度系数(PTC)热敏电阻。它们主要用于电路保护,能够快速响应过电流或过温情况。这些PTC具有符合AEC-Q标准、RoHS 2合规等特点,适用于汽车和工业应用。

    技术参数


    - 工作温度范围:-40°C至85°C
    - 额定电压:6V至60V(具体数值见表格)
    - 最大故障电流:根据具体型号,范围为10A到100A不等
    - 典型功率:0.8瓦
    - 最大电阻:15Ω(具体值见表格)
    - 持电流:0.10A至3.00A(具体值见表格)
    - 认证机构:TUV(EN/IEC 60738-1-1 和 EN/IEC 60730-1)、UL(UL1434)
    | Part Number | 持电流 (A) | 三极管电流 (A) | 额定电压 (V) | 最大电流 (A) | 典型功率 (W) | 时间到三极管 (秒) | 最小电阻 (Ω) | 最大电阻 (Ω) | 认证 |
    ||
    | 0ZCG0010FF2C | 0.10 | 0.30 | 60 | 100 | 0.8 | 8.0 | 0.020 | 1.600 | 是 |
    | 0ZCG0014FF2C | 0.14 | 0.30 | 60 | 10 | 0.8 | 8.0 | 0.008 | 1.200 | 是 |
    | 0ZCG0020FF2C | 0.20 | 0.40 | 30 | 10 | 0.8 | 8.0 | 0.020 | 0.800 | 是 |

    产品特点和优势


    1. 1812 Chip Size:小巧封装,适合紧凑设计。
    2. Fast Trip Time:快速响应,能够在短时间内达到阻断状态。
    3. Low DCR Resistance:低导通电阻,减少电路损耗。
    4. AEC-Q Compliant:符合AEC-Q标准,适合汽车行业应用。
    5. Meets Bel Automotive Qualification:通过内部测试,适合高可靠性要求的应用场景。

    应用案例和使用建议


    这些PTC常用于汽车电子、电源供应系统、以及需要电路保护的场合。例如,在电动汽车充电电路中,PTC可以防止过流情况导致的损坏。
    使用建议:
    1. 确保选择合适的持电流和额定电压型号,以满足电路的具体需求。
    2. 考虑温度和湿度的影响,确保器件在极端环境下的稳定性。
    3. 注意引脚焊接时间和温度,避免超过器件的耐受范围。

    兼容性和支持


    - 这些PTC可以与其他电子元器件或设备一起使用,但需要注意电压和电流限制。
    - 厂商提供详细的安装指南和技术支持,包括回流焊和再焊接建议。

    常见问题与解决方案


    - 问题:PTC响应时间过长。
    - 解决办法:检查工作环境温度和电路负载是否正常。
    - 问题:焊接过程中PTC损坏。
    - 解决办法:遵循推荐的回流焊参数,确保焊接过程符合规范。

    总结和推荐


    0ZCG系列PTC具备优良的性能和广泛的应用领域,尤其适合需要高可靠性的汽车和工业应用。其优异的持电流特性和快速响应时间使其成为理想的选择。因此,强烈推荐使用这一系列的PTC来提高电路的安全性和可靠性。

0ZCG0010FF2C参数

参数
保持电流 100mA
跳闸电流 300mA
冷电阻 -
最大额定电流 100A
最小初始态电阻值 1.6Ω
最大跳断后电阻值 15Ω
跳闸时间 20ms
最大电压 60V
长*宽*高 4.55mm*3.24mm*900μm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

0ZCG0010FF2C厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0ZCG0010FF2C数据手册

厂牌 PDF简要描述 下载
BEL FUSE PTC可复位保险丝 BEL FUSE 0ZCG0010FF2C 0ZCG0010FF2C数据手册

0ZCG0010FF2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
