TEC 3-1213WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEC 3WI系列, 4.5 → 18 V 直流输入, 15V 直流输出, 3W
供应商型号: HIC-TEC 3-1213WI
供应商: 国内现货
标准整包数: 10

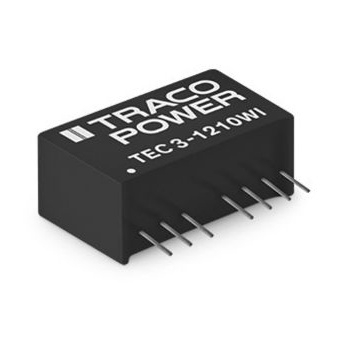

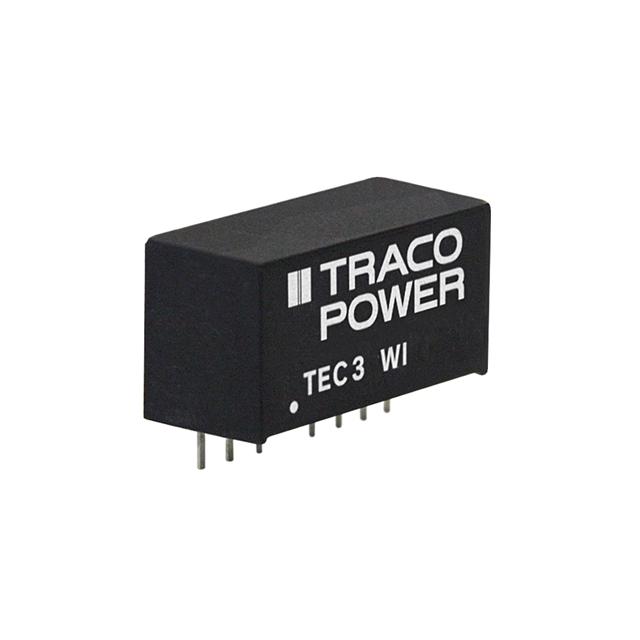

TRACO POWER DC-DC模块 TEC 3-1213WI

TEC 3-1213WI概述

    TEC 3WI 系列 DC/DC 转换器:3 瓦特

    1. 产品简介


    TEC 3WI 系列是专为改进现有的 3 瓦特 SIP-8 封装 DC/DC 转换器而设计的新系列。通过采用最新的技术和组件,TEC 3WI 系列在成本、效率和性能方面都实现了显著提升。它们被广泛应用于需要高可靠性、宽输入电压范围和低热损耗的应用场合。

    2. 技术参数


    TEC 3WI 系列的技术规格如下:
    - 输入电压:4.5-18 VDC(单通道)、9-36 VDC(双通道)、18-75 VDC(四通道)
    - 输出电压:多种型号,如 3.3 VDC、5.0 VDC、9.0 VDC、12 VDC、15 VDC、±5.0 VDC、±12 VDC、±15 VDC
    - 输出电流:最高可达 700 mA
    - 效率:最高可达 83%
    - 工作温度范围:-40°C 至 +90°C
    - 隔离电压:1600 VDC
    - 启动电压:最低启动电压分别为 4.5 VDC(12V 模型)、9 VDC(24V 模型)、18 VDC(48V 模型)

    3. 产品特点和优势


    - 紧凑封装:采用 SMD SIP-8 封装,适合各种电路板设计。
    - 高效率:高效率转换,减少发热,延长使用寿命。
    - 超宽输入电压范围:4:1 输入电压范围,适用范围广。
    - 全负载调节:0 到 100% 负载范围内完全调节,无需最小负载要求。
    - 保护功能:内置短路保护和远程开启/关闭功能。
    - 长寿命:计算的平均无故障时间(MTBF)高达 5,124,000 小时。
    - 环境适应性强:工作温度范围广,符合 IEC/EN 62368-1 安全标准。

    4. 应用案例和使用建议


    TEC 3WI 系列 DC/DC 转换器广泛应用于工业自动化、通信设备、医疗设备等领域。例如,在工业自动化系统中,它们可以为传感器和其他低功耗设备供电。使用建议如下:
    - 在安装过程中,确保正确的焊接温度不超过 260°C,焊接时间为 10 秒以内。
    - 使用适当的外部滤波电容,以提高 EMC 免疫性能。
    - 确保足够的散热条件,避免过热。

    5. 兼容性和支持


    - 兼容性:TEC 3WI 系列适用于多种不同的电路设计和应用需求。
    - 技术支持:提供三年产品保修,并有应用指南和技术文档可供参考。访问官方网站可以获得详细的产品支持信息。

    6. 常见问题与解决方案


    - 问题:启动时电压不稳
    - 解决方案:检查输入电压是否稳定,确保输入电压在推荐范围内。
    - 问题:输出电压波动大
    - 解决方案:确认负载变化是否在正常范围内,必要时增加外部滤波电容。
    - 问题:过热现象
    - 解决方案:改善散热条件,如增加散热片或调整安装位置。

    7. 总结和推荐


    综上所述,TEC 3WI 系列 DC/DC 转换器凭借其高效率、宽输入电压范围和良好的可靠性,成为众多应用场合的理想选择。特别是对于需要高可靠性和良好散热性能的应用场景,TEC 3WI 系列表现尤为出色。强烈推荐在各类工业自动化和通信设备中使用 TEC 3WI 系列 DC/DC 转换器。

TEC 3-1213WI参数

参数
输入电压最大值 18V
开关频率 -
转换效率 83%
散热方式 -
输出电压组数 1
输出方式 -
输出电流最大值 200mA
类型 -
输入电压最小值 4.5V~18V(DC)
特性 远程开/关,SCP
输出总功率 -
最大容性负载 -
输出电压 15V
长*宽*高 21.8mm*9.1mm*11.2mm
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEC 3-1213WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEC 3-1213WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEC 3-1213WI TEC 3-1213WI数据手册

TEC 3-1213WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 14.04 ¥ 117.234
100+ $ 11.69 ¥ 97.6115
500+ $ 10.83 ¥ 90.4305
1000+ $ 9.91 ¥ 82.7485
库存: 60
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1172.34
