首页  >  产品百科  >  TMH 2412D

TMH 2412D

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMH系列, 21.6 → 26.4 V 直流输入, ±12V 直流输出, 2W
供应商型号: SG-TMH 2412D
供应商: 国内现货
标准整包数: 10

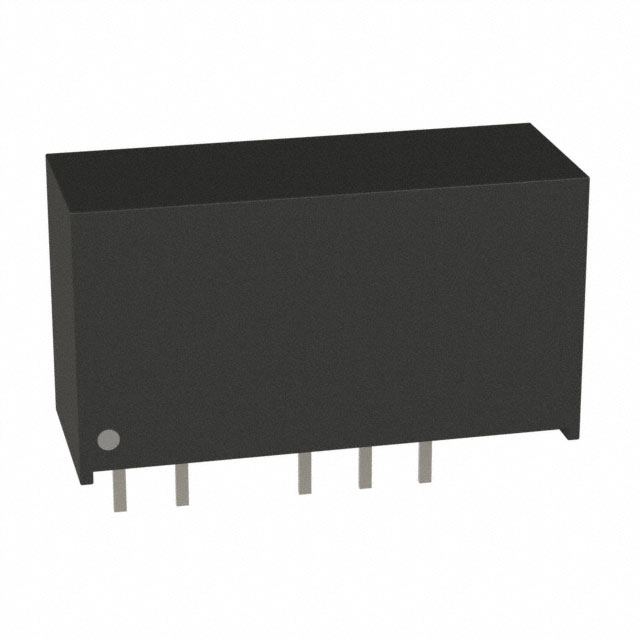

TRACO POWER DC-DC模块 TMH 2412D

TMH 2412D概述

    TMH系列微型2瓦特DC/DC转换器

    产品简介


    TMH系列是超小型、隔离式2瓦特DC/DC转换器,采用单列直插式封装(SIP)。由于仅需要1.5平方厘米的板空间,这些转换器成为许多空间受限应用中理想的板级电源分配解决方案。使用表面贴装技术(SMD),使得该系列产品在提供高性能的同时保持低成本。

    技术参数


    TMH系列DC/DC转换器的技术规格如下:
    - 输入电压范围:5VDC、12VDC、24VDC
    - 输出电压及电流:具体型号根据输出需求而定,最大输出电流为400mA。
    - 效率:最高可达83%(例如TMH 2415S)。
    - 隔离电压:输入/输出间为1000VDC。
    - 温度范围:工作温度-40°C至+85°C,储存温度-50°C至+125°C。
    - 短路保护:限流时间为0.5秒。
    - 纹波和噪声:20MHz带宽下典型值为100mVp-p,最大值为150mVp-p。

    产品特点和优势


    - 紧凑设计:采用SIP封装,非常适合空间受限的应用场合。
    - 高效率:效率高达83%,适用于对能效有严格要求的应用。
    - 标准化接口:遵循行业标准针脚布局,易于集成到各种系统中。
    - 全面的质量控制:所有产品经过100%的烧入测试(8小时),确保可靠性和一致性。
    - 符合环保标准:无铅设计,符合RoHS标准,保证环境友好。

    应用案例和使用建议


    - 工业自动化:TMH系列DC/DC转换器广泛应用于各种工业控制系统,尤其是对体积有严格要求的场合。
    - 医疗设备:其高效率和稳定性使其成为医疗设备的理想选择。
    - 通信设备:适用于电信基础设施,确保稳定的电源供应。
    - 使用建议:建议在进行电路设计时考虑负载变化对输出电压的影响,并适当调整外围电路以提高整体性能。

    兼容性和支持


    TMH系列转换器与其他标准SMD组件兼容,可轻松集成到现有系统中。制造商提供详尽的技术支持文档和应用指南,确保客户能够顺利使用产品。

    常见问题与解决方案


    - 问题1:如何处理过载情况?
    - 解决方案:确保电路设计中有适当的保护措施,如保险丝或断路器,以防电流过大。
    - 问题2:纹波和噪声问题如何解决?
    - 解决方案:使用外部电容器(1-3.3μF聚酯薄膜电容)来减少反射输入纹波电流。
    - 问题3:如何确保温度稳定性?
    - 解决方案:选择散热良好的安装位置,并使用适当的热管理措施,避免过热。

    总结和推荐


    TMH系列微型2瓦特DC/DC转换器是一款性能优越的产品,尤其适合于空间受限和高效率要求的场合。凭借其紧凑的设计、高效的工作能力和广泛的适用性,强烈推荐在各种工业和商业应用中使用TMH系列转换器。

TMH 2412D参数

参数
类型 -
输出方式 -
输出电压组数 2
转换效率 81%
输出总功率 2W
输入电压最大值 26.4V
输出电压 12V
输入电压最小值 21.6V
散热方式 -
开关频率 -
输出电流最大值 83mA,83mA
最大容性负载 -
特性 SCP
长*宽*高 19.5mm(长度)*7.6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMH 2412D厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMH 2412D数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMH 2412D TMH 2412D数据手册

TMH 2412D封装设计

查看详情并下载
Symbol
Footprint
3D Model
