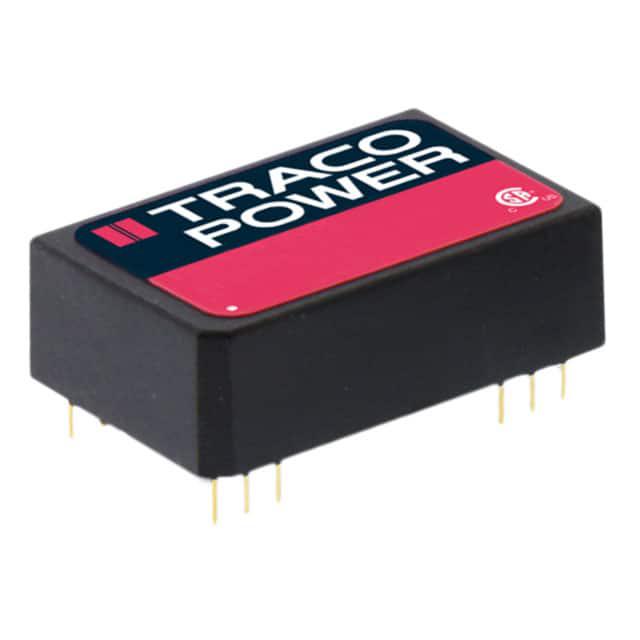

TEL 3-1212

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEL 3系列, 9 → 18 V 直流输入, 12V 直流输出, 3W
供应商型号: CSJ-ST30695836
供应商: 海外现货
标准整包数: 1

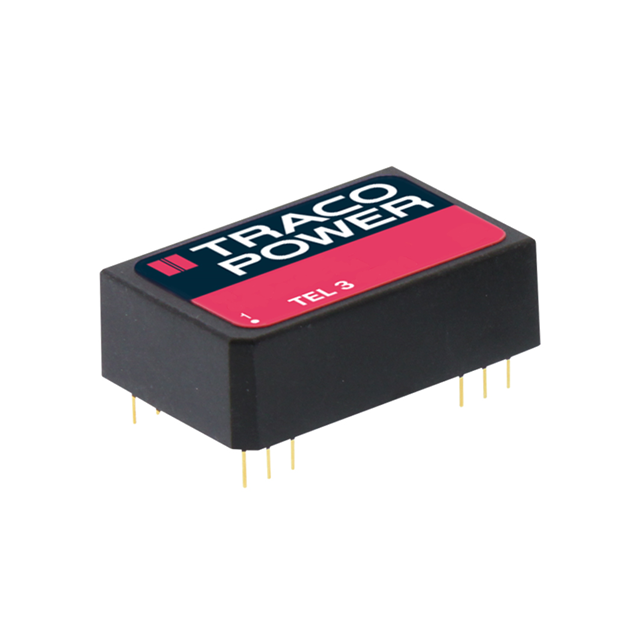

TRACO POWER DC-DC模块 TEL 3-1212

TEL 3-1212概述


    产品简介


    TEL 3 系列 DC/DC 转换器简介
    TEL 3 系列是一款提供3瓦输出功率的隔离型 DC/DC 转换器,采用DIL-24塑料封装。这一系列转换器拥有广泛的应用范围,适用于工业和消费电子领域中的成本敏感型应用。其主要特点包括宽输入电压范围、高效率以及强大的短路保护能力。

    技术参数


    输入特性
    - 输入电压范围:5 VDC, 9-18 VDC, 10-30 VDC, 18-36 VDC, 36-75 VDC(对应不同的型号)
    - 额定输入电流:5 VDC 模型典型值为40mA,12 VDC 模型典型值为20mA
    - 过压承受能力:1秒内可承受11 VDC 到100 VDC 的浪涌电压
    - 反向电压保护:最大可承受1.0A
    输出特性
    - 输出电压:包括5VDC, 12VDC, ±12VDC, ±15VDC
    - 输出电流:最大可达600mA
    - 输出精度:±1%
    - 负载调整率:单输出型号最大0.5%,双输出型号平衡负载最大1.0%,不平衡负载最大2.0%
    其他特性
    - 温漂:±0.02%/°K
    - 纹波和噪声:<60mVpp(带宽20MHz)
    - 短路保护:无期限保护(自动恢复)

    产品特点和优势


    - 高效能:最高效率可达81%,使在全负载条件下可在高达+71°C的温度下工作。
    - 可靠性和保护机制:具有无限期短路保护功能,保障设备的安全运行。
    - 广泛的适用性:支持多种输入电压范围(2:1和3:1),满足不同应用需求。
    - 认证合规:符合UL 60950-1 和IEC/EN 60950-1 安全标准。

    应用案例和使用建议


    - 工业自动化:适用于各种工业设备的电源管理,尤其是在恶劣环境下需长时间稳定工作的场合。
    - 消费电子:适合便携式设备,如家用电器及手持终端。
    - 建议:根据应用环境选择合适的输入电压型号,确保安装前充分了解温湿度等外部条件的影响。

    兼容性和支持


    - 兼容性:本产品具有行业标准针脚布局,便于集成到现有系统中。
    - 支持服务:Traco Power 提供3年产品保修期,客户可以通过官网获取详细的使用手册和技术文档。

    常见问题与解决方案


    - Q:如何测试产品的耐热性?
    - A: 使用恒温箱设置至85°C进行测试,观察并记录输出性能变化情况。

    - Q:如果遇到过载故障怎么办?
    - A: 首先检查负载是否正确连接,若无误,则可能是内部故障,建议联系Traco Power技术支持。

    总结和推荐


    综合评估
    TEL 3系列DC/DC转换器凭借其高效的能量转换能力和宽泛的工作温度范围,在工业及消费电子应用中表现出色。其坚固的设计和卓越的保护机制,使其成为在苛刻环境中理想的电源解决方案。对于那些寻求高性价比、高效稳定的电源产品的工程师来说,这是一个极好的选择。
    推荐使用
    基于上述优点,强烈推荐在工业控制、便携式设备以及其他需要紧凑而高性能电源模块的应用场景中采用Traco Power的TEL 3系列DC/DC转换器。

TEL 3-1212参数

参数
最大容性负载 -
散热方式 -
输出电压组数 1
输出总功率 3W
输出电流最大值 250mA
输入电压最小值 9V
输入电压最大值 18V
特性 SCP
转换效率 80%
开关频率 -
输出方式 -
输出电压 12V
类型 -
长*宽*高 32.004mm*19.9898mm*10.16mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEL 3-1212厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEL 3-1212数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEL 3-1212 TEL 3-1212数据手册

TEL 3-1212封装设计

查看详情并下载
Symbol
Footprint
3D Model
