首页  >  产品百科  >  TDN 3-1213WISM

TDN 3-1213WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDN 3WISM系列, 4.5 → 18 V 直流输入, 15V 直流输出, 3W
供应商型号: SG-TDN 3-1213WISM
供应商: 国内现货
标准整包数: 10

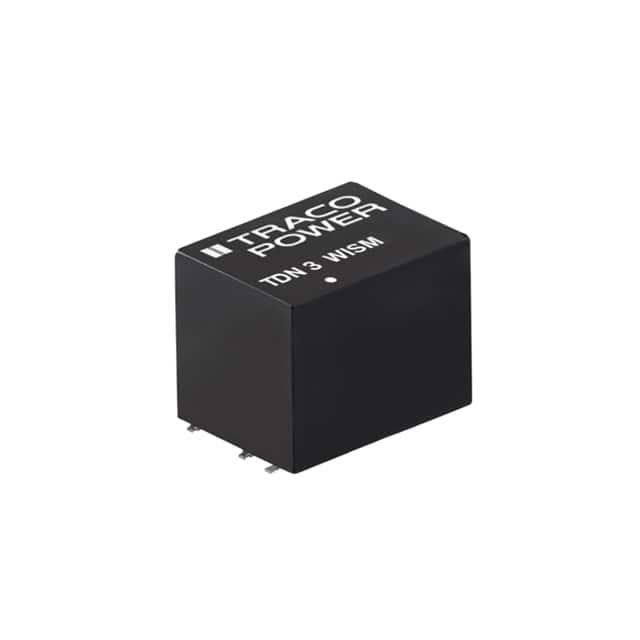

TRACO POWER DC-DC模块 TDN 3-1213WISM

TDN 3-1213WISM概述


    产品简介


    Traco Power 的 TDN 3WISM 系列是3瓦特全调节的高效DC/DC转换器,专为紧凑空间设计。这些转换器采用超紧凑SMD封装(13.2 x 9.1 x 10.2 mm),具有1600 VDC的输入输出隔离电压,适用于各种需要高可靠性且占用空间有限的应用场合。

    技术参数


    - 封装: 超紧凑SMD封装(13.2 x 9.1 x 10.2 mm)
    - 输入电压范围: 12 VDC, 24 VDC, 48 VDC
    - 输出电压: 多种固定和可调电压,如3.3 VDC, 5.0 VDC, 9.0 VDC, 12 VDC, ±5.0 VDC, ±12 VDC, ±15 VDC
    - 输出电流: 最大可达700 mA
    - 效率: 高达84%
    - 工作温度范围: –40°C 到 +70°C(无需降额)
    - 短路保护: 连续,自动恢复
    - 远程开启/关闭: 支持
    - 绝缘电压: 1600 VDC(60秒测试)
    - 温度系数: ±0.02 %/K
    - 启动时间: 10 ms
    - 纹波和噪声: 50 mVp-p
    - 切换频率: 100 kHz最小值
    - 隔离电容: 50 pF最大值
    - 隔离电阻: >1 Gohm
    - MTBF (平均无故障时间): 5,627,000小时
    - 物理规格:
    - 重量: 2.7克
    - 外壳材料: 非导电FR4(UL 94V-0认证)
    - 潜水材料: 硅胶(UL 94V-0认证)

    产品特点和优势


    - 紧凑封装: 占用极小空间,适合紧凑电路板设计。
    - 高隔离电压: 1600 VDC,提供安全可靠的电气隔离。
    - 宽输入电压范围: 4:1的输入电压范围适应不同应用场景。
    - 远程控制: 支持远程开启和关闭,方便系统管理。
    - 高效能: 高达84%的效率,确保能源利用率高。
    - 可靠性: 经过严格的环境测试,如热冲击和振动测试。

    应用案例和使用建议


    TDN 3WISM系列广泛应用于电信、医疗设备、工业自动化等领域。对于高可靠性要求的应用场合尤为适用。使用时建议注意以下几点:
    - 确保输入电压和输出负载匹配,以避免不必要的热量产生。
    - 使用适当的滤波组件来减少输入和输出的噪声。
    - 考虑到不同的工作环境温度,确保安装位置能够满足散热需求。

    兼容性和支持


    - 兼容性: 适用于多种电子系统和设备,具体取决于系统需求。
    - 支持: Traco Power 提供三年的产品保修期,并提供详细的安装指南和技术支持文档。

    常见问题与解决方案


    - Q: 输入电压超出范围会导致什么后果?
    - A: 输入电压超出范围可能导致转换器损坏,建议严格按照技术手册中的电压范围操作。

    - Q: 如何处理纹波和噪声问题?
    - A: 可以通过添加适当的滤波电容器和使用屏蔽线缆来减少纹波和噪声。

    - Q: 是否需要外部保险丝?
    - A: 需要,具体型号和规格请参考技术手册。

    总结和推荐


    总体来说,TDN 3WISM系列以其紧凑的封装、高效率和高可靠性成为许多应用场合的理想选择。尤其是对于那些对体积和性能都有严格要求的应用,TDN 3WISM系列表现出色。强烈推荐给需要高效能和可靠性的工程师和设计师。

TDN 3-1213WISM参数

参数
输出电压 15V
输出方式 -
输入电压最大值 18V
散热方式 -
输出电压组数 1
类型 -
转换效率 84%
最大容性负载 -
输出电流最大值 200mA
输出总功率 -
输入电压最小值 4.5V~18V(DC)
特性 Remote On/Off,SCP
开关频率 -
长*宽*高 13.2mm(长度)*9.1mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TDN 3-1213WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TDN 3-1213WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TDN 3-1213WISM TDN 3-1213WISM数据手册

TDN 3-1213WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 21.33 ¥ 178.1055
100+ $ 19.03 ¥ 158.9005
500+ $ 17.21 ¥ 143.7035
1000+ $ 15.37 ¥ 128.3395
库存: 60
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1781.05
