TMR 1-1211SM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 1SM系列, 9 → 18 V 直流输入, 5V 直流输出, 1W
供应商型号: UA-TMR 1-1211SM
供应商: 海外现货
标准整包数: 1

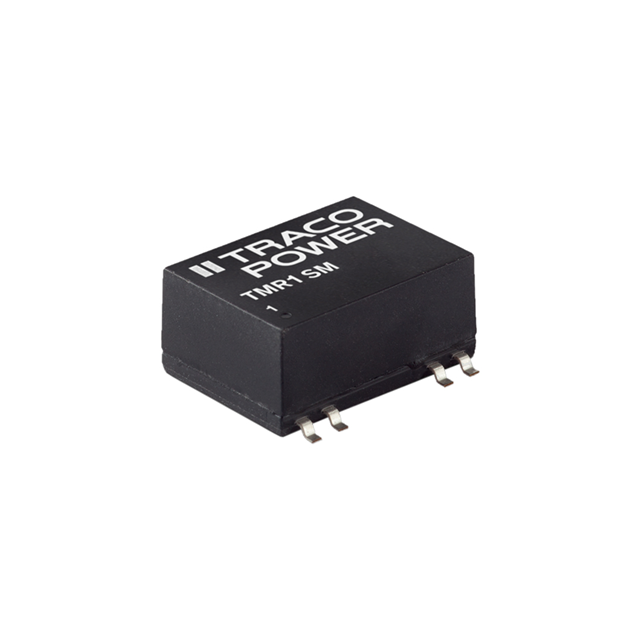

TRACO POWER DC-DC模块 TMR 1-1211SM

TMR 1-1211SM概述


    产品简介


    TMR 1 & TMR 1SM 系列 DC/DC 转换器 是一系列紧凑型、隔离式的 1 瓦直流-直流转换模块,具有受控输出。这些产品提供广泛的输入电压范围(2:1),包括 5VDC、12VDC、24VDC 和 48VDC。它们的主要功能是将输入的直流电压转换为所需的稳定直流输出电压,适用于通信设备、仪器仪表和工业电子设备等领域。通过 SMD 和 SIP 封装形式,这些转换器能够在很小的空间内提供高效的电力转换。

    技术参数


    - 输入电压范围:5VDC 至 48VDC
    - 输出电压:单输出型号提供 5V、12V、15V 和 24V;双输出型号提供 ±12V 和 ±15V
    - 最大输出电流:
    - 单输出型号:200mA (5V)、83mA (12V)、67mA (15V)、42mA (24V)
    - 双输出型号:±42mA (±12V)、±33mA (±15V)
    - 效率:典型值高达 82%
    - 工作温度范围:SIP 模型 -40°C 至 +85°C,SMD 模型 -40°C 至 +82°C(高于 +75°C 时进行降额)
    - 隔离电压:1500VDC
    - 纹波和噪声:SMD 型号 30mVp-p,SIP 型号 50mVp-p
    - 启动电压:各型号不同,如 5VDC 模型为 4.5VDC 或更低
    - 安全标准:符合 CAN/CSA-C22.2 No 60950-1-07、ANSI/UL Std No 60950-1 第二版、IEC 60950-1:2005 (第2版) 等标准

    产品特点和优势


    - 宽输入电压范围:支持 2:1 输入电压范围,满足多种电源需求。
    - 紧凑封装:提供 SIP-6 和 SMD 封装,适用于空间有限的应用场合。
    - 全面调节输出:确保输出电压稳定,不受负载变化影响。
    - 成本优化设计:高性价比,适合广泛应用。
    - 无最小负载要求:无需最低负载即可正常运行。
    - 连续短路保护:防止因短路造成的损害。
    - 远程启停控制:仅限 SMD 模型。
    - 温度范围宽广:-40°C 到 +85°C(SIP 模型)和 -40°C 到 +82°C(SMD 模型)。

    应用案例和使用建议


    - 通信设备:这类转换器可广泛应用于通信设备中,用于为各种电子设备供电。例如,在路由器、交换机等设备中,可以通过 TMR 1 系列 DC/DC 转换器实现高效、稳定的电源转换。
    - 工业自动化:在工业自动化系统中,TMR 1 系列可以为传感器、控制器和其他关键组件提供稳定的电源。例如,在自动化生产线上的传感器和执行器,需要稳定的电源以确保系统的可靠性和精度。
    - 医疗设备:在医疗设备中,TMR 1 系列转换器能够为各种医疗仪器提供可靠的电源,确保设备的稳定运行。例如,在医用监护仪中,稳定的电源对于准确监测患者的生命体征至关重要。

    兼容性和支持


    - 兼容性:TMR 1 系列转换器支持广泛的输入电压,适用于不同类型的电源。具体应用时,可以根据设备的电源需求选择合适的输入电压型号。
    - 技术支持:Traco Power 提供详细的技术文档和用户手册,以及在线技术支持服务。用户可以访问其官网获取最新的文档和支持信息。

    常见问题与解决方案


    - 问题 1:如何正确连接输入和输出电容器?
    - 解答:请参考技术手册中的电路图和建议的滤波电容器型号。例如,对于 5VDC 模型,建议使用 4.7µF / 50V 的 X7R 电容器。
    - 问题 2:启动电压低于指定范围时会有什么影响?
    - 解答:长时间在欠压状态下运行会导致转换器损坏。因此,必须确保输入电压始终在规定范围内。
    - 问题 3:如何处理过载情况?
    - 解答:当发生过载时,转换器会自动进入过载保护模式,并在故障排除后自动恢复。

    总结和推荐


    TMR 1 & TMR 1SM 系列 DC/DC 转换器 具备出色的性能和高可靠性,适用于多种应用场景。紧凑的设计使其成为空间受限应用的理想选择。此外,其广泛的输入电压范围和优良的电气特性使它在通信设备、工业自动化和医疗设备等领域表现出色。总体而言,强烈推荐使用这款转换器来实现高效、可靠的电力转换。

TMR 1-1211SM参数

参数
输出电压 5V
散热方式 -
转换效率 80%
输出电压组数 1
最大容性负载 -
输出方式 -
输入电压最小值 9V~18V(DC)
输入电压最大值 18V
特性 Remote On/Off,OCP,SCP
输出总功率 -
输出电流最大值 200mA
开关频率 -
类型 -
长*宽*高 18.9mm(长度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 1-1211SM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 1-1211SM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 1-1211SM TMR 1-1211SM数据手册

TMR 1-1211SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
