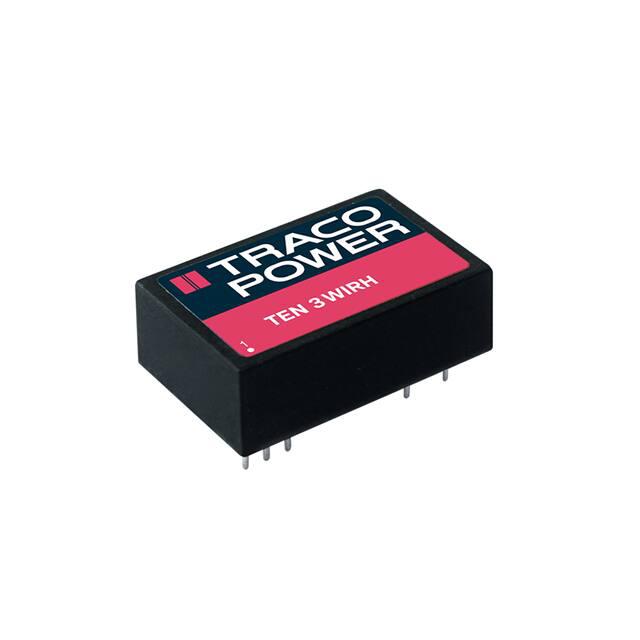

TEN 3-11021WIRH

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 隔离式DC/DC转换器 , TEN 3WIRH系列, 36 →160 V 直流输入, -5 → 5V 直流输出, 3W
供应商型号: SG-TEN 3-11021WIRH
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TEN 3-11021WIRH

TEN 3-11021WIRH概述


    产品简介


    DC/DC铁路转换器TEN 3WIRH系列
    TEN 3WIRH系列是专为铁路应用设计的DC/DC转换器,具备强大的4:1输入电压范围(36至160VDC),适用于各种苛刻环境。该系列产品通过了多项认证,包括EN 50155(铁路应用)、EN 61373(抗冲击和振动测试)和EN 45545-2(防火行为)。产品具有高可靠性,可在极端温度范围内运行(-40°C到+95°C),适用于多种严苛条件下的需求。

    技术参数


    - 封装类型: 全密封DIP-24封装
    - 隔离电压: 4000 VAC(增强型)
    - 输入电压范围: 36 - 160 VDC
    - 认证标准: EN 50155、EN 61373、EN 62368-1、UL 62368-1、IEC 62368-1
    - 工作温度: -40°C 至 +95°C
    - 保护功能: 短路保护(SCP)、过温保护(OTP)、过压保护(OVP)和欠压锁存(UVLO)
    - 保修期: 3年

    产品特点和优势


    1. 全封闭封装:DIP-24封装形式,提供全方位防护,适合于户外和工业应用。
    2. 高隔离等级:4000 VAC的强化隔离确保了卓越的安全性。
    3. 宽泛的工作温度范围:-40°C到+95°C的工作范围,使其能在极冷或极热环境中稳定运行。
    4. 高效率:最高效率可达85%,能有效降低能量损耗,提升整体系统效率。
    5. 多重保护机制:短路保护、过温保护、过压保护及欠压锁存,保障设备安全稳定运行。

    应用案例和使用建议


    应用案例:
    - 铁路信号系统:在机车和轨道车辆上提供稳定的电源供应。
    - 工业控制设备:在恶劣环境下提供可靠电力支持。
    使用建议:
    - 在安装时确保设备符合所有相关的环境要求和电气规范。
    - 考虑安装外部熔断器以保护设备免受瞬间电流冲击的影响。
    - 在选择输出电容时要根据具体应用场景选择合适类型的电容。

    兼容性和支持


    - 兼容性: TEN 3WIRH系列与多种设备兼容,具体兼容性需参考用户手册或厂商指导。
    - 技术支持: 提供3年质保和详细的技术文档及支持资源,帮助用户进行系统集成和故障排查。

    常见问题与解决方案


    1. 问题: 设备无法启动。
    - 解决方案: 检查输入电压是否在正常范围内(36 - 160 VDC)。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查负载变化情况,如果负载变化过大,可能需要调整电容值或检查是否有额外的电磁干扰。
    3. 问题: 过热报警。
    - 解决方案: 检查散热情况,确保空气流通畅通无阻。

    总结和推荐


    TEN 3WIRH系列DC/DC转换器凭借其高隔离度、宽泛的工作温度范围、多重保护功能及高效能,成为一款值得信赖的工业级产品。其出色的适应性和可靠性使其在铁路及其他苛刻环境中表现出色。强烈推荐给需要高性能和高可靠性的应用场合。

TEN 3-11021WIRH参数

参数
输出方式 -
输出电压组数 -
输出电压 5V
输出总功率 -
转换效率 81%
类型 -
特性 Adjustable Output,Remote On/Off
输入电压最小值 36V~160V(DC)
散热方式 -
输出电流最大值 300mA,300mA
开关频率 -
输入电压最大值 160V
最大容性负载 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

TEN 3-11021WIRH厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 3-11021WIRH数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 3-11021WIRH TEN 3-11021WIRH数据手册

TEN 3-11021WIRH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 34.89 ¥ 291.3315
50+ $ 30.34 ¥ 253.339
100+ $ 28.68 ¥ 239.478
500+ $ 27.92 ¥ 233.132
库存: 39
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 2913.31
