TEN 15-4823

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 15系列, 36 → 75 V 直流输入, ±15V 直流输出, 15W
供应商型号: SG-TEN 15-4823
供应商: 国内现货
标准整包数: 10

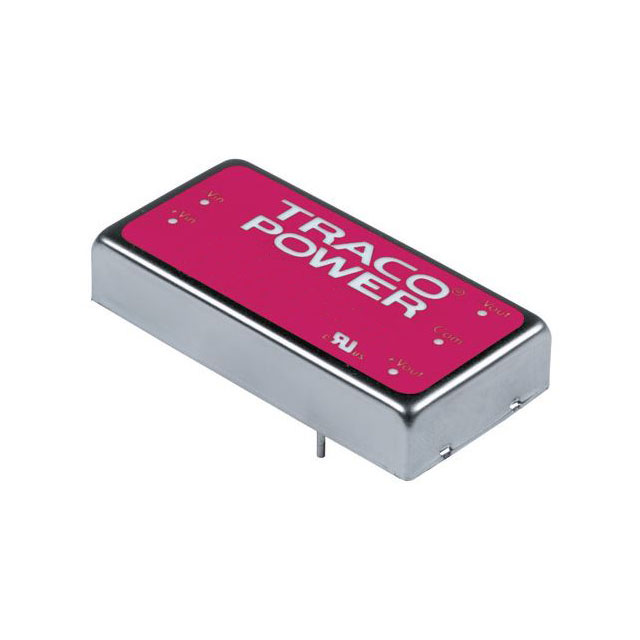

TRACO POWER DC-DC模块 TEN 15-4823

TEN 15-4823概述

    TEN 15 系列 15W DC/DC 转换器:高效紧凑型电源解决方案

    产品简介


    TEN 15 系列是一款高性能的 15W DC/DC 转换器,采用紧凑型 2” x 1” 的低外形封装设计,具有行业标准的足迹,适用于广泛的工业应用。其广泛的工作电压范围(3.3V 至 48V)及多种输出选项使其成为电池供电设备、仪器仪表以及通信和工业电子分布式电源架构的理想选择。TEN 15 系列转换器以其高效率(最高可达 88%)、宽工作温度范围(-40°C 至 +85°C)和出色的电磁干扰防护而闻名。

    技术参数


    以下是 TEN 15 系列的技术规格摘要:
    - 输入电压范围:3.3V 至 48V
    - 输出电压选项:3.3V、5V、12V、15V、±5V、±12V、±15V
    - 输出电流:最大 4A(3.3V 和 5V 模型),其他模型最大 1.25A 至 1.5A
    - 效率:典型值 79%-88%
    - 工作温度范围:-40°C 至 +85°C
    - 隔离电压:输入/输出 1500VDC
    - 纹波和噪声:单输出型号 ≤ 50mVpk-pk,双输出型号 ≤ 75mVpk-pk
    - 启动时间:典型 20ms
    - 瞬态响应时间:典型 250µs
    - 短路保护:连续可恢复
    - 过载保护:典型值为最大输出电流的 150%,折叠式回缩
    - 过压保护:根据输出电压不同设定不同的阈值

    产品特点和优势


    TEN 15 系列 DC/DC 转换器的主要特点包括:
    - 高效率:高达 88%,能显著降低能源损耗。
    - 宽输入电压范围:支持 2:1 输入电压范围,适应多样的电源需求。
    - 高可靠性:具备防短路、防过载和防过压保护,确保长期稳定运行。
    - 良好的电磁兼容性:内置滤波器符合 EN 55022、Class A 和 FCC Level A 标准。
    - 长使用寿命:3 年的产品保修期和超过 230 万小时的平均无故障时间(MTBF)。
    - 机械设计坚固:金属外壳屏蔽,绝缘底板,适合恶劣环境。

    应用案例和使用建议


    TEN 15 系列广泛应用于需要隔离和稳定电压的场景,例如:
    - 通信设备:提供可靠的电源管理解决方案。
    - 工业自动化:在严苛环境中保持高稳定性。
    - 医疗设备:满足医疗设备对高精度和安全性的要求。
    使用建议:
    - 在低温环境下启动时需注意加热器的配置。
    - 高负载情况下要确保足够的散热条件以维持性能。
    - 定期检查并更新固件以获得最佳性能。

    兼容性和支持


    TEN 15 系列转换器易于集成到现有系统中,由于其行业标准的外形尺寸,能够轻松替代同类产品。TRACOPOWER 提供详尽的支持文档和技术咨询,帮助客户快速部署解决方案。此外,对于大批量订单,还可以选择预装散热器的版本以简化安装流程。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 输出电压不稳定
    - 检查输入电压是否在规定范围内。
    - 确认负载是否符合规格。
    - 如仍存在问题,请联系技术支持。
    2. 过热警告
    - 添加外部散热装置。
    - 减少负载以降低热量产生。
    3. 连接不良
    - 确保所有接线牢固无误。
    - 使用适当的焊接技术和材料。

    总结和推荐


    总体而言,TEN 15 系列 DC/DC 转换器凭借其卓越的性能、紧凑的设计和多功能性,在众多应用领域展现了强大的竞争力。无论是作为新设计的核心组件还是替换旧型号,它都是一种值得信赖的选择。因此,强烈推荐使用此系列转换器来提升系统的可靠性和效率。

TEN 15-4823参数

参数
最大容性负载 -
输出电流最大值 500mA,500mA
转换效率 87%
类型 -
输出电压 15V
开关频率 -
特性 OCP,OVP,SCP
输入电压最大值 75V
输出总功率 -
输出方式 -
输入电压最小值 48V(DC)
散热方式 -
输出电压组数 2
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 15-4823厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 15-4823数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 15-4823 TEN 15-4823数据手册

TEN 15-4823封装设计

查看详情并下载
Symbol
Footprint
3D Model
