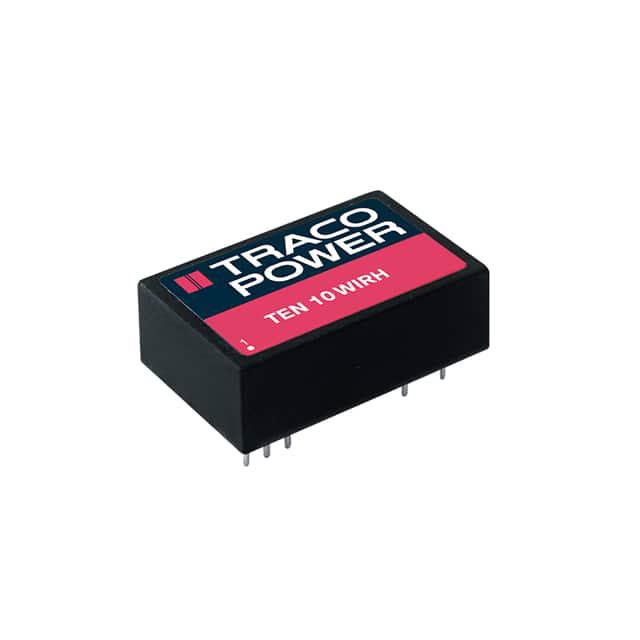

TEN 10-11012WIRH

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 隔离式DC/DC转换器 , TEN 10WIRH系列, 36 →160 V 直流输入, 12V 直流输出, 10W
供应商型号: SG-TEN 10-11012WIRH
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TEN 10-11012WIRH

TEN 10-11012WIRH概述

    DC/DC Railway Converter TEN 10WIRH Series 技术手册解析

    产品简介


    TEN 10WIRH系列是一款额定功率为10瓦的铁路认证直流到直流转换器(DC/DC converter),具有高输入输出隔离度(强化绝缘),适用于严苛环境下的高可靠性应用。该产品以其优异的温度适应范围(-40°C至+75°C)和多种输出电压选项,成为了各种严苛环境应用的理想选择。

    技术参数


    - 封装: 全封闭DIP-24封装。
    - 输入电压范围: 36至160伏直流(110伏直流额定值)。
    - 输出电压及电流: 多种输出电压和电流组合,效率最高可达88%。
    - 隔离度: 输入与输出之间4000伏交流(强化绝缘)。
    - 工作温度: -40°C至+75°C。
    - 防护标准: 符合EN 50155(铁路应用)、EN 61373(机械冲击和振动)、EN 45545-2(防火行为)。
    - 电磁兼容性: 符合EN 50121-3-2(铁路电磁兼容)。

    产品特点和优势


    - 高隔离度: 4000伏交流隔离,确保在高电压环境下的安全运行。
    - 宽温适应: -40°C至+75°C的工作温度范围,无需降额,适用于极端气候条件。
    - 多重保护: 配备欠压锁定、过流保护、过温保护和过压保护功能。
    - 认证齐全: 符合多项国际安全标准,如EN 50155、EN 61373等,确保在复杂环境中的稳定运行。

    应用案例和使用建议


    应用案例:
    - 轨道交通系统中的电源管理。
    - 工业自动化控制系统。
    - 电信基站电源供应。
    使用建议:
    - 在安装过程中确保有足够的散热空间,避免因温度过高影响正常工作。
    - 如需外部滤波器,可参考制造商提供的指南进行选型。
    - 在启动时检查输入电压是否达到启动阈值(36伏直流)。

    兼容性和支持


    - 兼容性: 与大多数常见的铁路电子设备兼容,易于集成到现有系统中。
    - 技术支持: Traco Power公司提供详细的技术文档和在线支持,包括用户手册、应用笔记和技术咨询。

    常见问题与解决方案


    1. 启动困难: 检查输入电压是否低于启动阈值(36伏直流)。
    - 解决方案: 确保输入电压在启动范围内。
    2. 过热现象: 检查是否安装在封闭空间内,导致散热不良。
    - 解决方案: 将设备安装在通风良好的位置或使用散热片。
    3. 输出不稳定: 检查负载变化是否超出规范。
    - 解决方案: 确保负载变化在规定的范围内。

    总结和推荐


    TEN 10WIRH系列以其卓越的性能、宽广的工作温度范围和多样的输出选项,成为严苛环境下电源管理的优秀选择。特别是对于铁路、工业自动化和电信行业,该产品能够提供稳定的电力保障,确保系统的可靠运行。因此,强烈推荐此产品用于需要高可靠性和稳定性的应用场景。
    希望这份技术手册解析能够帮助您更好地理解和应用TEN 10WIRH系列DC/DC转换器。

TEN 10-11012WIRH参数

参数
转换效率 88%
类型 -
输出方式 -
输出总功率 -
输出电流最大值 830mA
输出电压组数 1
输入电压最小值 36V~160V(DC)
开关频率 -
输入电压最大值 160V
散热方式 -
输出电压 12V
最大容性负载 -
特性 Adjustable Output,Remote On/Off
长*宽*高 31.8mm(长度)*10.2mm(宽度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

TEN 10-11012WIRH厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 10-11012WIRH数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 10-11012WIRH TEN 10-11012WIRH数据手册

TEN 10-11012WIRH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 39.1 ¥ 326.485
50+ $ 33.98 ¥ 283.733
100+ $ 32.13 ¥ 268.2855
500+ $ 31.26 ¥ 261.021
库存: 40
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 3264.85
