TRS 2-0921

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TRS 2系列, 4.5 → 13.2 V 直流输入, ±5V 直流输出, 2W
供应商型号: SG-TRS 2-0921
供应商: 国内现货
标准整包数: 10

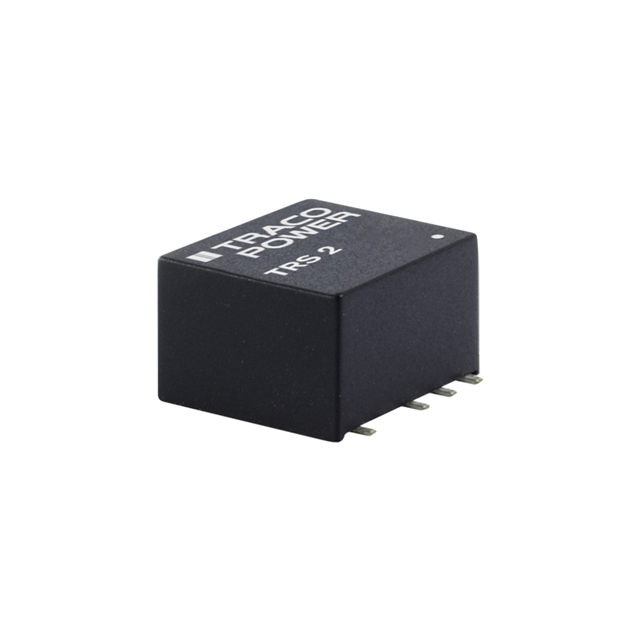

TRACO POWER DC-DC模块 TRS 2-0921

TRS 2-0921概述

    # TRS 2 系列 2W DC/DC 转换器

    产品简介


    TRS 2 系列是一款新型SMD(表面贴装)DC/DC转换器系列,旨在以更小的体积、更低的成本、更高的效率和性能来提升现有的2W SMD DC/DC转换器。TR S2 系列的主要应用场景包括IT应用、工业控制系统以及测量设备。由于其低热损耗特性,TRS 2系列的运行温度范围可以从-40°C扩展到+90°C。转换器在整个负载范围内均能实现全调节(0%至100%),无需最小负载要求。

    技术参数


    以下是TRS 2系列的技术参数概述:
    | 订购代码 | 输入电压范围 | 输出电压 | 最大输出电流 | 典型效率 |

    | TRS 2-0910 | 3.3 VDC | 500 mA | 77% |
    | TRS 2-0911 | 5.0 VDC | 400 mA | 80% |
    | TRS 2-0919 | 9.0 VDC | 222 mA | 80% |
    | TRS 2-0912 | 12 VDC | 167 mA | 83% |
    | TRS 2-0913 | 4.5 - 13.2 VDC | 15 VDC | 134 mA | 82% |
    | TRS 2-0915 (9 VDC) | 24 VDC | 83 mA | 82% |
    | TRS 2-0921 | ±5.0 VDC | ±200 mA | 78% |
    | TRS 2-0922 | ±12 VDC | ±83 mA | 82% |
    | TRS 2-0923 | ±15 VDC | ±67 mA | 80% |
    | TRS 2-1210 | 3.3 VDC | 500 mA | 77% |
    | TRS 2-1211 | 5.0 VDC | 400 mA | 80% |
    | TRS 2-1219 | 9.0 VDC | 222 mA | 80% |
    | TRS 2-1212 | 12 VDC | 167 mA | 84% |
    | TRS 2-1213 | 9 - 18 VDC | 15 VDC | 134 mA | 83% |
    | TRS 2-1215 (12 VDC) | 24 VDC | 83 mA | 83% |
    | TRS 2-1221 | ±5.0 VDC | ±200 mA | 79% |
    | TRS 2-1222 | ±12 VDC | ±83 mA | 83% |
    | TRS 2-1223 | ±15 VDC | ±67 mA | 81% |
    | TRS 2-2410 | 3.3 VDC | 500 mA | 77% |
    | TRS 2-2411 | 5.0 VDC | 400 mA | 78% |
    | TRS 2-2419 | 9.0 VDC | 222 mA | 80% |
    | TRS 2-2412 | 12 VDC | 167 mA | 84% |
    | TRS 2-2413 | 18 - 36 VDC | 15 VDC | 134 mA | 84% |
    | TRS 2-2415 (24 VDC) | 24 VDC | 83 mA | 82% |
    | TRS 2-2421 | ±5.0 VDC | ±200 mA | 80% |
    | TRS 2-2422 | ±12 VDC | ±83 mA | 83% |
    | TRS 2-2423 | ±15 VDC | ±67 mA | 82% |
    | TRS 2-4810 | 3.3 VDC | 500 mA | 76% |
    | TRS 2-4811 | 5.0 VDC | 400 mA | 79% |
    | TRS 2-4819 | 9.0 VDC | 222 mA | 80% |
    | TRS 2-4812 | 12 VDC | 167 mA | 83% |
    | TRS 2-4813 | 36 - 75 VDC | 15 VDC | 134 mA | 83% |
    | TRS 2-4815 (48 VDC) | 24 VDC | 83 mA | 82% |
    | TRS 2-4821 | ±5.0 VDC | ±200 mA | 78% |
    | TRS 2-4822 | ±12 VDC | ±83 mA | 82% |
    | TRS 2-4823 | ±15 VDC | ±67 mA | 80% |

    产品特点和优势


    - 紧凑设计:TRS 2系列是市面上最紧凑的2W SMD DC/DC转换器,尺寸为11.9 mm x 11.3 mm x 8 mm。
    - 高效率:采用高效设计,典型效率可达84%,并降低热损耗。
    - 宽泛的工作温度范围:工作温度范围从-40°C到+90°C。
    - 输入电压范围广:标准输入电压范围为2:1,可以扩展到4.5 - 75 VDC。
    - 保护机制:具备短路保护功能,并提供3年产品保修。

    应用案例和使用建议


    TRS 2系列适用于多种应用,例如工业控制系统的电源管理、测量设备以及IT基础设施。考虑到不同应用的特殊需求,建议根据实际负载和环境条件选择合适的型号。
    使用建议
    1. 环境适应性:考虑到极端温度条件,应确保在-40°C至+90°C范围内正常工作。
    2. 散热管理:对于高功率负载,适当增加散热措施,以保证长期稳定运行。
    3. 电路设计:合理配置输入滤波电容和其他保护元件,以满足不同的电磁兼容(EMC)要求。

    兼容性和支持


    TRS 2系列符合UL 62368-1、IEC/EN/UL 62368-1等安全标准,并提供3年的产品质量保证。此外,TRACO POWER还提供了详细的文档和支持服务,用户可访问官方网站获取更多信息。

    常见问题与解决方案


    1. Q: 如何处理输入过电压?
    - A: 使用推荐的输入保险丝(如1.0 A慢熔保险丝)和外部输入电容器(如Nippon Chemi-Con KY 220µF/100V)。
    2. Q: 短路时如何保护转换器?
    - A: 内置短路保护功能,当发生短路时会自动恢复。
    3. Q: 如何保证长期稳定运行?
    - A: 定期检查散热系统,确保良好散热,特别是在高温环境下。

    总结和推荐


    TRS 2系列凭借其高效率、紧凑设计和广泛的工作温度范围,在多种应用场景中展现出强大的性能。其卓越的EMC特性使其成为工业控制和测量设备的理想选择。总体而言,TRS 2系列是一个值得推荐的产品,尤其适合需要高可靠性和长寿命的场景。

TRS 2-0921参数

参数
特性 SCP
散热方式 -
输出方式 DC-DC
输出电流最大值 200mA,200mA
输出电压组数 2
转换效率 78%
输出总功率 2W
输入电压最小值 4.5V
开关频率 -
输入电压最大值 13.2V
输出电压 5V
最大容性负载 -
类型 -
长*宽*高 11.9mm(长度)*11.3mm(宽度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TRS 2-0921厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TRS 2-0921数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TRS 2-0921 TRS 2-0921数据手册

TRS 2-0921封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 15.67 ¥ 130.8445
100+ $ 14.03 ¥ 117.1505
500+ $ 12.4 ¥ 103.54
1000+ $ 11.67 ¥ 97.4445
库存: 166
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1308.44
