TRN 1-1211

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TRN 1系列, 9 → 18 V 直流输入, 5V 直流输出, 1W
供应商型号: SG-TRN 1-1211
供应商: 国内现货
标准整包数: 10

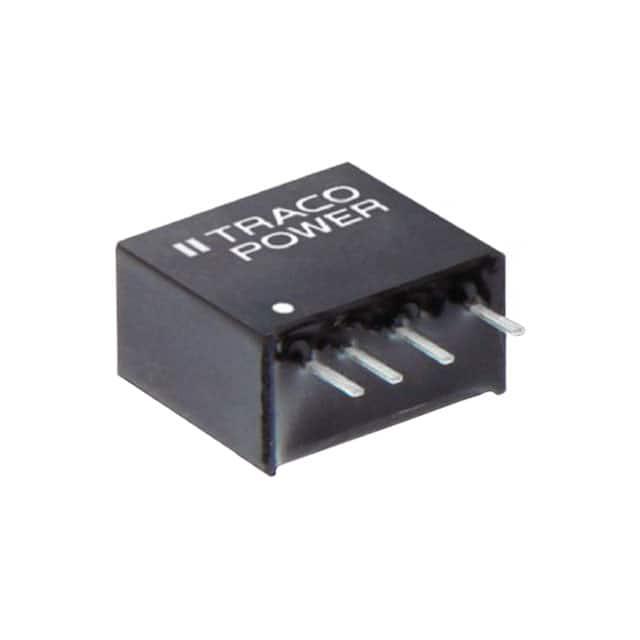

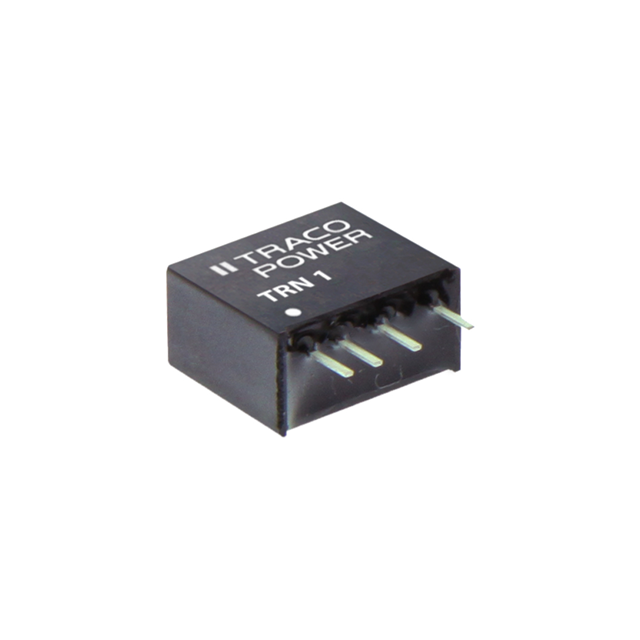

TRACO POWER DC-DC模块 TRN 1-1211

TRN 1-1211概述

    TRN 1 Series DC/DC Converter:紧凑高效电源解决方案

    1. 产品简介


    TRN 1 系列是专为紧凑型设计而优化的 1 瓦特全调节直流-直流转换器,适用于多种应用场合。这些转换器以小体积(仅 1.00 立方厘米)封装,同时具备完全的输入输出隔离电压(1600 VDC),能够在极端环境下可靠运行。此系列转换器支持广泛的输入电压范围,包括 4.5-13.2VDC、9-18VDC、18-36VDC 和 36-75VDC,输出电流可达数百毫安,适用于各种工业和消费电子设备。

    2. 技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 11.9 x 7.7 x 11.0 mm |
    | 输入电压范围 | 4.5-13.2VDC、9-18VDC、18-36VDC、36-75VDC |
    | 输出电压 | 可选 3.3VDC、5.0VDC、12VDC、15VDC、24VDC 等 |
    | 输出电流最大值 | 300mA |
    | 最高效率 | 83% |
    | 工作温度范围 | -40°C 至 +90°C |
    | 隔离电压(测试电压 1600VDC)| 1600 VDC |
    | 开机时间 | 15ms 最大 (典型 5ms) |
    | 短路保护 | 持续,自动恢复 |

    3. 产品特点和优势


    TRN 1 系列具有多种显著的优势,使其成为高要求应用的理想选择。其中包括:
    - 紧凑设计:仅有 1.00 立方厘米的小体积使其适合于空间受限的应用场合。
    - 广泛的工作范围:适应多个输入电压范围,使得转换器更加灵活。
    - 高效率和可靠性:典型的最高效率可达 83%,且在宽泛的工作温度范围内仍可实现全负载稳定运行。
    - 短路保护:可靠的短路保护机制确保了系统的长期稳定性和可靠性。

    4. 应用案例和使用建议


    TRN 1 系列 DC/DC 转换器适用于广泛的工业和消费电子应用,例如电信设备、网络基础设施、自动化控制系统、医疗设备等。对于那些需要高性能、紧凑型和多功能电源模块的设计者来说,TRN 1 系列无疑是一个理想的选择。
    使用建议:
    - 在高功率应用中,考虑到热管理的需求,可能需要额外的散热措施。
    - 当用于极端温度环境中时,确保符合所有相关的电气和机械规格标准。
    - 使用外部输入电容器可以提高转换器的 EMC 免疫力,尤其是在高频噪声环境中。

    5. 兼容性和支持


    TRN 1 系列转换器设计符合多种安全标准,如 IEC/EN/UL 62368-1 和 UL 60950-1,使其与广泛的系统和设备兼容。Traco Power 提供详尽的技术文档和支持服务,包括产品手册、CAD 模型、应用笔记和技术支持热线。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机时间长 | 检查输入电压和负载是否符合规格。 |
    | 输出电压不稳定 | 确认负载变化和输入电压是否在允许范围内。 |
    | 热量过高 | 检查是否有足够的散热,确保良好通风。|

    7. 总结和推荐


    总体而言,TRN 1 系列 DC/DC 转换器以其紧凑设计、宽泛的工作范围、高效率和高可靠性,在众多应用中表现出色。强烈推荐用于需要高性能、紧凑型电源解决方案的设计和应用场合。无论是在工业控制、通信设备还是消费电子产品中,TRN 1 系列都是一个极具吸引力的选择。

TRN 1-1211参数

参数
输入电压最小值 9V~18V(DC)
最大容性负载 -
输出电压 5V
转换效率 -
输出电压组数 1
输出方式 -
特性 SCP
输出总功率 -
输入电压最大值 18V
开关频率 -
类型 -
输出电流最大值 200mA
散热方式 -
长*宽*高 11.9mm(长度)*11mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

TRN 1-1211厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TRN 1-1211数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TRN 1-1211 TRN 1-1211数据手册

TRN 1-1211封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 9.42 ¥ 78.657
100+ $ 7.82 ¥ 65.297
500+ $ 7.46 ¥ 62.291
1000+ $ 7.15 ¥ 59.7025
库存: 218
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 786.57
