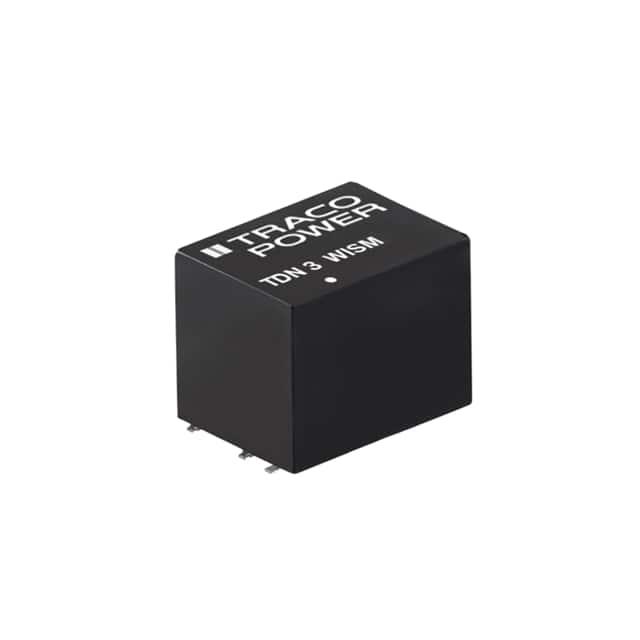

TDN 3-4815WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDN 3WISM系列, 18 → 75 V 直流输入, 24V 直流输出, 3W
供应商型号: CSJ-ST37847351
供应商: 海外现货
标准整包数: 1
TRACO POWER DC-DC模块 TDN 3-4815WISM

TDN 3-4815WISM概述

    DC/DC Converter TDN 3WISM 系列技术手册

    1. 产品简介


    TDN 3WISM系列是一款紧凑型、高性能的直流到直流转换器(DC/DC),适用于多种电源应用。该系列产品以其小巧的体积、卓越的性能和广泛的应用范围而著称。该系列转换器具有额定功率为3瓦特,体积仅为13.2 x 9.1 x 10.2毫米(0.52 x 0.36 x 0.40英寸)。每个转换器均采用表面贴装技术(SMD),使其非常适合在空间受限的应用环境中使用。

    2. 技术参数


    - 输入电压范围:12VDC, 24VDC, 48VDC(具体型号有所不同)
    - 输出电压和电流:各型号的具体输出电压和电流不同,但所有型号都具有全范围调节输出。
    - 效率:典型的效率范围从76%到84%。
    - 隔离电压:I/O隔离电压为1600VDC,确保在高电压环境下可靠运行。
    - 工作温度范围:-40°C 至 +70°C,无降额。
    - 启动时间:最大启动时间为10毫秒。
    - 瞬态响应时间:典型值为500微秒。
    - 短路保护:连续保护并自动恢复。

    3. 产品特点和优势


    - 超紧凑封装:仅有1.23立方厘米的小巧体积。
    - 宽输入电压范围:可支持12VDC, 24VDC, 48VDC,适应性强。
    - 高效能:典型的效率高达84%,有助于减少能源损耗。
    - 全范围调节输出:确保在各种负载条件下的稳定输出。
    - 短路保护:具备连续保护和自动恢复功能,提高了系统的可靠性。
    - 环境适应性强:可以在广泛的温度范围内(-40°C 至 +70°C)正常工作,且不需降额。

    4. 应用案例和使用建议


    TDN 3WISM系列转换器广泛应用于工业控制、通信设备、医疗设备等领域。例如,在一个无线通信基站中,可以使用该系列转换器为不同的设备提供稳定的电源。在实际应用中,为了优化电源效率和系统稳定性,建议按照以下几点进行操作:
    - 确保电源输入电压符合指定范围。
    - 使用合适的外部滤波电容以降低输入噪声。
    - 在可能的情况下,使用额外的过载保护装置以进一步提高系统可靠性。

    5. 兼容性和支持


    - 兼容性:该系列转换器可以与其他标准电源设备兼容。
    - 厂商支持:Traco Power提供长达3年的产品保修期,并为用户提供技术支持和服务。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方法:检查输入电压是否在规定的范围内,检查负载是否过重。
    - 问题:启动时间过长
    - 解决方法:增加输入电容,确保输入电压稳定。
    - 问题:瞬态响应不良
    - 解决方法:检查负载变化速度,优化电源设计。

    7. 总结和推荐


    总体来说,TDN 3WISM系列转换器凭借其紧凑的设计、宽泛的工作电压范围和高效的性能表现,在工业控制、通信、医疗等多个领域都有极佳的应用前景。其高性价比、宽范围的工作温度以及可靠的短路保护机制,使其成为众多工程师和技术人员的理想选择。强烈推荐此系列产品用于需要高稳定性和可靠性的应用场合。

TDN 3-4815WISM参数

参数
输出电压 24V
输出方式 Fixed
特性 Remote On/Off,SCP
输出电压组数 1
开关频率 100KHz(Min)
输入电压最大值 75V
输出总功率 3W
输出电流最大值 125mA
最大容性负载 -
转换效率 82%
输入电压最小值 18V
类型 -
散热方式 -
长*宽*高 13.2mm(长度)*9.1mm(宽度)
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TDN 3-4815WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TDN 3-4815WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TDN 3-4815WISM TDN 3-4815WISM数据手册

TDN 3-4815WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9989 ¥ 67.7507
库存: 10
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.75
