TEN 30-4812WIN

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 30WIN系列, 18 → 75 V 直流输入, 12V 直流输出, 30W
供应商型号: SG-TEN 30-4812WIN
供应商: 国内现货
标准整包数: 10

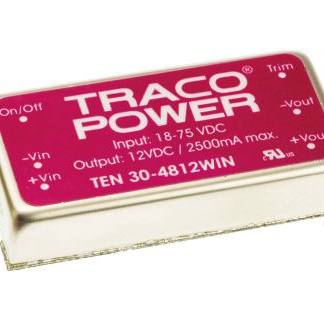

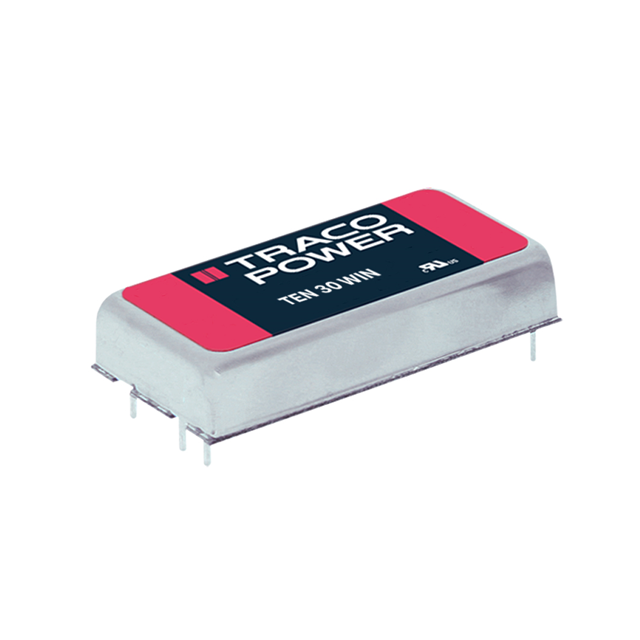

TRACO POWER DC-DC模块 TEN 30-4812WIN

TEN 30-4812WIN概述

    # TEN 30WIN 系列 30W DC-DC 转换器:高效紧凑型电源模块

    产品简介


    TEN 30WIN 系列是 TRACOPOWER 推出的一款高效率、小尺寸的 30W DC-DC 转换器模块。该系列产品以其超宽输入电压范围(4:1)、紧凑封装(2" x 1" x 0.4" 的屏蔽金属外壳)以及行业标准脚印而著称,非常适合需要高效率和可靠性的电池供电设备及分布式电源架构。其主要应用领域包括通信、工业电子等领域,尤其适用于空间受限的印刷电路板设计。

    技术参数


    以下为 TEN 30WIN 系列的技术规格:
    输入规格
    - 输入电压范围:9–36V 或 18–75V
    - 空载电流:±12V 和 ±15V 模型 30mA;其他模型 100mA
    - 满载电流:3.3VDC 模型 1250mA(24V),630mA(48V)
    - 启动电压/欠压锁定:24V 模型 9VDC/8VDC;48V 模型 18VDC/16VDC
    - 冲击电压:24V 模型 50VDC;48V 模型 100VDC
    输出规格
    - 最高效率:91%
    - 电压调节精度:±1%(辅助输出 ±5%)
    - 负载调整率:单输出模型 0.5%,双输出模型平衡负载 1%,三输出模型 1%/5%
    - 波纹噪声:<150mV(20MHz 带宽)
    - 开机时间:30ms 典型值
    - 短路保护:无限时,自动恢复
    - 过载保护:额定电流的 150%
    工作环境
    - 工作温度范围:-40°C 至 +75°C
    - 存储温度范围:-55°C 至 +125°C
    - 绝缘电压:输入/输出 1500VDC
    - 隔离电阻:最小 1000MΩ
    - 隔离电容:最大 1500pF

    产品特点和优势


    1. 全球最小封装:仅为 2" x 1" x 0.4" 的屏蔽金属壳体,适合空间有限的设计。
    2. 超宽输入电压范围:支持 9–36V 或 18–75V 输入,极大提升了灵活性。
    3. 高效率:高达 91% 的效率确保节能和热管理。
    4. 多重保护机制:具备过温、短路、欠压锁定等多种保护功能。
    5. 远程开关控制:可通过远程信号实现开启/关闭功能。
    6. 三年质保:提供长期的质量保证。

    应用案例和使用建议


    应用案例
    TEN 30WIN 系列广泛应用于电池供电设备、通信设备和工业控制系统。例如,在无线基站中,它可以作为稳定的中间级电源供应;在机器人手臂中,它能够为多个伺服电机供电并保持稳定。
    使用建议
    为了最大化性能,建议在满载条件下操作,并注意散热管理。对于长时间运行的应用场景,建议添加外部电容器以减少瞬态响应时间。

    兼容性和支持


    该模块与其他标准接口兼容,并且制造商提供了详尽的支持文档和技术指导。此外,还可以选择预装散热片的版本以进一步提升散热效果。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机后无输出 | 检查输入电压是否符合要求 |
    | 温度过高 | 安装散热片或改善通风条件 |

    总结和推荐


    TEN 30WIN 系列凭借其卓越的性能、紧凑的设计以及广泛的适用性成为同类产品中的佼佼者。无论是从尺寸还是效率来看,这款转换器都非常适合现代电子设备的需求。我们强烈推荐这一系列的产品用于任何需要高效能、紧凑型电源解决方案的应用场合。

TEN 30-4812WIN参数

参数
输出方式 -
输出电流最大值 2.5A
输入电压最大值 75V
输出电压组数 1
转换效率 90%
输入电压最小值 48V(DC)
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出电压 12V
输出总功率 -
最大容性负载 -
散热方式 -
开关频率 -
类型 -
长*宽*高 40.6mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 30-4812WIN厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 30-4812WIN数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 30-4812WIN TEN 30-4812WIN数据手册

TEN 30-4812WIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 65.86 ¥ 549.931
50+ $ 58.42 ¥ 487.807
100+ $ 53.26 ¥ 444.721
500+ $ 49.18 ¥ 410.653
库存: 646
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 5499.31
