THM 6-4811

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THM 6系列, 36 → 75 V 直流输入, 5V 直流输出, 6W
供应商型号: SG-THM 6-4811
供应商: 国内现货
标准整包数: 10

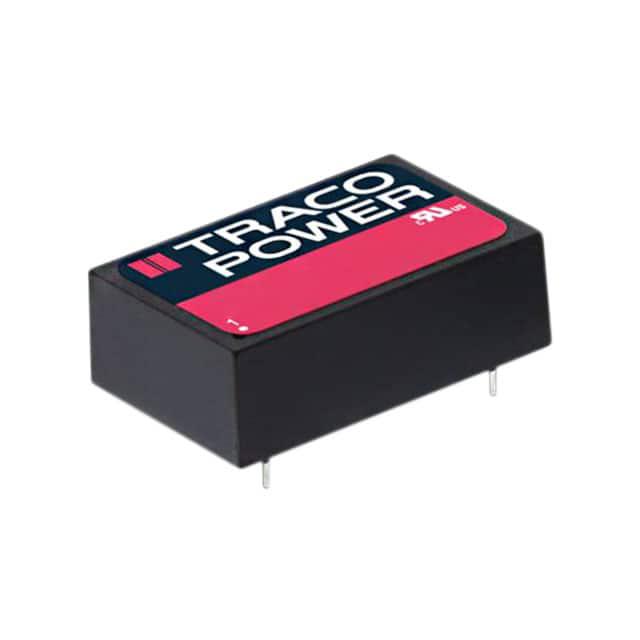

TRACO POWER DC-DC模块 THM 6-4811

THM 6-4811概述


    产品简介


    DC/DC Medical Converter THM 6系列
    THM 6系列是一系列医疗级6瓦特DC/DC转换器,采用紧凑型DIP-24塑料封装。这些转换器适用于广泛的输入电压范围(2:1),并具备高效率(最高可达89%)。它们特别适合于医疗设备及其他对可靠性要求极高的应用场景,如运输、控制与测量及IGBT驱动等领域。

    技术参数


    - 基本规格
    - 输入电压范围:4.5V至75V DC
    - 输出电压:根据型号不同分为单输出和双输出
    - 效率:最高可达89%
    - 工作温度范围:–40°C至+95°C
    - 隔离电压:输入到输出隔离5000 VAC
    - 泄漏电流:小于2 µA
    - 电气特性
    - 开机电流:在空载状态下,各输入电压模型的典型值分别为5 VDC: 20 mA,12 VDC: 10 mA,24 VDC: 6 mA,48 VDC: 4 mA
    - 浪涌电压:各输入电压模型的典型值分别为5 VDC: 16 VDC(最大3秒),12 VDC: 25 VDC(最大3秒),24 VDC: 50 VDC(最大3秒),48 VDC: 100 VDC(最大3秒)
    - 欠压锁定:各输入电压模型的最小值分别为5 VDC: 3 VDC,12 VDC: 7 VDC,24 VDC: 15 VDC,48 VDC: 31.5 VDC
    - 机械特性
    - 尺寸:15.24mm x 20.3mm x 15.24mm(英寸)
    - 材料:非导电塑料(UL94 V-0等级)

    产品特点和优势


    THM 6系列具有以下显著特点和优势:
    - 高安全性:通过IEC/EN/ES 60601-1认证,适用于2 x MOPP,提供双重患者保护。
    - 低泄漏电流:低于2 µA,极大降低了设备漏电风险。
    - 宽温范围:在极端环境下依然稳定运行,工作温度范围从–40°C到+95°C。
    - 高效能:最高效率可达89%,有效降低能耗。
    - 电磁兼容性:符合EN55032标准和FCC Part 18 Class A/B,确保设备在多种环境中稳定运行。

    应用案例和使用建议


    THM 6系列广泛应用于医疗设备、交通运输、工业控制等严苛环境。例如,在一个医疗成像系统中,THM 6可以作为电源模块,确保设备在各种条件下正常运行。此外,在交通运输领域,这些转换器也可以为GPS系统和其他车载电子设备提供稳定的电源。
    对于设计者来说,建议:
    - 选择合适的输入电压模型,以匹配设备的实际需求。
    - 确保适当的散热措施,特别是在高负载情况下。
    - 外部滤波器的使用,以进一步提高电磁兼容性。

    兼容性和支持


    THM 6系列与多种电子设备兼容,并提供长期的产品保修服务(5年)。Traco Power公司还提供了详细的应用文档和相关支持材料,包括产品手册、应用笔记等,帮助用户更好地理解和使用这些转换器。

    常见问题与解决方案


    - 问题1:设备启动时出现不稳定。
    - 解决方案:检查输入电压是否在指定范围内,确保正确的连接方式。

    - 问题2:设备在高负载下过热。
    - 解决方案:增加散热措施,如增加散热片或风扇,确保良好的自然对流。

    总结和推荐


    综上所述,THM 6系列是医疗级DC/DC转换器中的佼佼者,具备卓越的安全性、高效能和宽广的工作温度范围。其独特功能使其不仅适用于医疗设备,也适用于其他需要高可靠性的场合。强烈推荐使用THM 6系列转换器,尤其是在那些需要高性能和高可靠性的应用环境中。

THM 6-4811参数

参数
转换效率 86.5%
输出电压组数 1
输入电压最小值 48V(DC)
输出电压 5V
输出方式 -
特性 OCP,OVP,SCP
输出总功率 -
开关频率 -
最大容性负载 -
输出电流最大值 1.2A
输入电压最大值 75V
散热方式 -
类型 -
长*宽*高 21.8mm*9.1mm*11.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

THM 6-4811厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THM 6-4811数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THM 6-4811 THM 6-4811数据手册

THM 6-4811封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 38.55 ¥ 321.8925
50+ $ 37.4 ¥ 312.29
100+ $ 35.81 ¥ 299.0135
500+ $ 34.82 ¥ 290.747
库存: 28
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 3218.92
