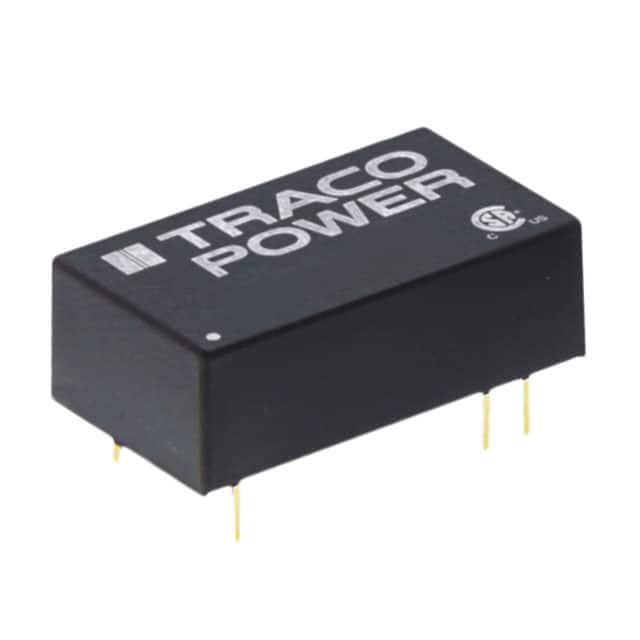

TEL 2-2412

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEL 2系列, 18 → 36 V 直流输入, 12V 直流输出, 2W
供应商型号: UA-TEL 2-2412
供应商: 海外现货
标准整包数: 1

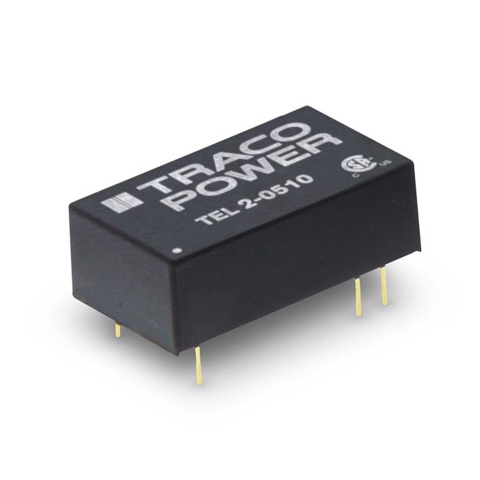

TRACO POWER DC-DC模块 TEL 2-2412

TEL 2-2412概述

    TEL 2 Series 2 Watt DC/DC Converters

    1. 产品简介


    TELPower 的 TEL 2 系列是一系列紧凑型的 2 瓦特 DC/DC 转换器,采用低轮廓 DIP-16 塑料封装。这些转换器适用于工业和消费电子产品中的许多成本敏感型应用,因为它们具备宽输入范围和严格调节的输出电压。该系列包括 28 种不同型号,能够提供多种不同的输入电压和输出配置选项。

    2. 技术参数


    - 输入电压范围: 3.3 VDC, 4.5 – 9 VDC, 9 – 18 VDC, 18 – 36 VDC, 36 – 75 VDC
    - 输出电压: 3.3 VDC, 5 VDC, 12 VDC, ±5 VDC, ±12 VDC, ±15 VDC
    - 最大输出电流: 500 mA, 400 mA, 165 mA, 200 mA, 85 mA, 65 mA
    - 效率: 70% - 81%
    - 工作温度范围: -40°C 至 +80°C
    - 启动电压:
    - 5 VDC 模型:4 VDC / 3.5 VDC
    - 12 VDC 模型:7 VDC / 6.5 VDC
    - 24 VDC 模型:12 VDC / 11 VDC
    - 48 VDC 模型:24 VDC / 22 VDC
    - 浪涌电压:
    - 5 VDC 模型:11 V
    - 12 VDC 模型:25 V
    - 24 VDC 模型:50 V
    - 48 VDC 模型:100 V
    - 反向电压保护: 1.0 A 最大值
    - 纹波和噪声: 50 mVpk-pk
    - 短路保护: 不定时,自动恢复
    - 最小负载: 额定最大电流的 25%

    3. 产品特点和优势


    - 超紧凑设计: TEL 2 系列仅需 3.25 cm² 的电路板空间,非常适合空间受限的应用。
    - 输入范围广泛: 宽输入范围(2:1)使该系列产品能够适应各种不同的电源环境。
    - 严格的输出调节: 输出电压精度高达 ±2%,确保高稳定性。
    - 隔离性: 输入与输出之间具有 1500VDC 的隔离电压,适合安全要求高的应用。
    - 低纹波和噪声: 50 mVpk-pk 的最大纹波和噪声使得 TEL 2 系列特别适合对噪声敏感的应用场合。
    - 无外部组件需求: 内置输入滤波器满足 EN55032 标准,无需额外外部组件。

    4. 应用案例和使用建议


    - 应用案例: 这些转换器被广泛应用于工业自动化设备、通信系统和家用电器中。
    - 使用建议:
    - 在设计中使用 TEL 2 系列时,务必考虑到实际工作环境的温度变化,以确保转换器正常工作。
    - 在连接容性负载时,注意各型号的最大容性负载限制,以避免损坏或不稳定的输出。

    5. 兼容性和支持


    - 兼容性: TEL 2 系列转换器符合 RoHS 标准,并且与多种电子设备兼容。
    - 支持: TEL 2 系列提供了 3 年的产品保修,厂商还提供了详细的认证文档和技术支持服务,可在其官方网站上下载。

    6. 常见问题与解决方案


    - 问题: 如何处理过载情况?
    - 解决办法: 使用短路保护功能,该功能会在过载时自动断开电路,并在故障解除后自动恢复。
    - 问题: 输出电压不稳定如何解决?
    - 解决办法: 检查输入电压是否在规定的范围内,检查负载是否稳定,并确认输出电容是否满足最大值的要求。

    7. 总结和推荐


    总结: TEL 2 系列 2 瓦特 DC/DC 转换器以其紧凑的尺寸、广泛的输入范围和严格输出调节能力,成为工业和消费电子设备的理想选择。其卓越的可靠性、良好的抗干扰能力和广泛的适用性,使其在市场上具有极强的竞争优势。
    推荐: 综合考虑其优秀的性能指标和广泛的应用领域,强烈推荐在需要高可靠性和小尺寸的电源解决方案中使用 TEL 2 系列。

TEL 2-2412参数

参数
输出电压组数 1
输入电压最大值 36V
散热方式 -
输出电流最大值 165mA
输出方式 -
输出电压 12V
转换效率 80%
输入电压最小值 24V(DC)
开关频率 -
特性 SCP
输出总功率 -
最大容性负载 -
类型 -
长*宽*高 23.8mm(长度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

TEL 2-2412厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEL 2-2412数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEL 2-2412 TEL 2-2412数据手册

TEL 2-2412封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.9125 ¥ 108.2068
100+ $ 10.875 ¥ 91.1325
500+ $ 10.0875 ¥ 84.5333
1000+ $ 9.675 ¥ 81.0765
库存: 176
起订量: 10 增量: 10
交货地:
最小起订量为:1
合计: ¥ 108.2
直接购买
加入购物车
