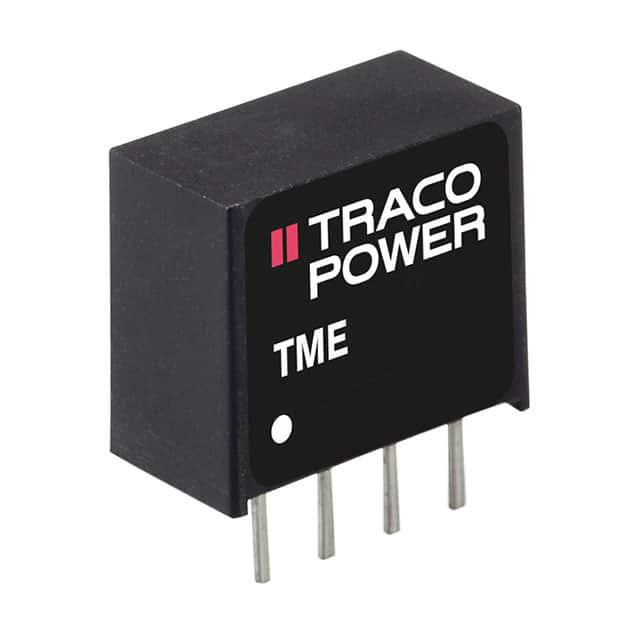

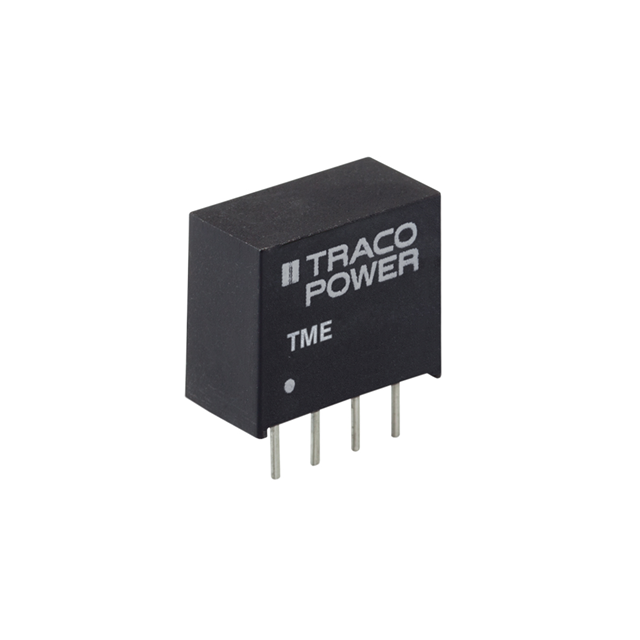

TME 0515S

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TME系列, 4.5 → 5.5 V 直流输入, 15V 直流输出, 1W
供应商型号: SG-TME 0515S
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TME 0515S

TME 0515S概述

    TME系列1瓦DC/DC转换器技术手册

    产品简介


    TME系列是TRACOPOWER公司推出的一系列超小型隔离型DC/DC转换器。这些转换器采用单列直插式(SIP)封装,体积小巧,仅需0.7平方厘米的PCB空间。它们主要用于提供低成本的补充隔离电压解决方案。由于采用了全表面贴装设计并经过100%生产测试,这些产品具有高可靠性和良好的市场竞争力。

    技术参数


    TME系列提供了多个型号,每种型号的输入输出电压和电流参数如下:
    | 型号 | 输入电压 (VDC) | 输出电压 (VDC) | 最大输出电流 (mA) | 典型效率 (%) |

    | TME 0303S | 3.3 | 260 | 74 |
    | TME 0305S | 3.3 ±10% | 5.0 | 200 | 77 |
    | TME 0503S | 3.3 | 260 | 72 |
    | TME 0505S | 5.0 | 200 | 69 |
    | TME 0509S | 5.0 ±10% | 9.0 | 110 | 76 |
    | TME 0512S | 12.0 | 84 | 77 |
    | TME 0515S | 15.0 | 67 | 78 |
    | TME 1205S | 5.0 | 200 | 71 |
    | TME 1209S | 9.0 | 110 | 77 |
    | TME 1212S | 12.0 ±10% | 12.0 | 84 | 79 |
    | TME 1215S | 15.0 | 67 | 80 |
    | TME 2405S | 5.0 | 200 | 70 |
    | TME 2409S | 9.0 | 110 | 76 |
    | TME 2412S | 24.0 ±10% | 12.0 | 84 | 79 |
    | TME 2415S | 15.0 | 67 | 79 |
    主要电气参数:
    - 输入电流:无负载/满负载(3.3V输入模型:35 mA / 370 mA;5V输入模型:30 mA / 270 mA;12V输入模型:13 mA / 110 mA;24V输入模型:7 mA / 55 mA)
    - 浪涌电压(1秒最大值):3.3V输入模型:6V;5V输入模型:9V;12V输入模型:18V;24V输入模型:30V
    - 反极性输入电流:最大0.3A
    - 反射输入纹波电流:可通过外部1至3.3μF聚酯薄膜电容降低
    输出规格:
    - 电压设定精度:典型值±1%,最大值±3%
    - 调节:输入变化(输入电压变化1%):典型值1.2%,最大值1.5%;负载变化(20%到100%):最大值4%至14%(根据型号)
    - 纹波和噪声(20 MHz带宽):最大150 mV峰峰值
    - 温度系数:典型值±0.01%/K,最大值±0.02%/K
    - 短路保护:最大0.5秒
    - 容性负载:最大33 μF
    一般规格:
    - 温度范围:工作-40°C至+85°C;外壳温度最高+90°C;存储-50°C至+125°C
    - 降额:5VDC输出模型:超过70°C时,降额3.3%/K;其他输出模型:超过75°C时,降额4.0%/K
    - 湿度(非凝结):最大相对湿度95%
    - 可靠性:计算出的平均无故障时间(MIL-HDBK-217F,在+25°C地面良性条件下)>2,000,000小时
    - 隔离电压(60秒):输入/输出:1000 VDC
    - 隔离容量:输入/输出:典型值60 pF
    - 隔离电阻:输入/输出:>1000 MΩ
    - 开关频率:50至110 kHz(频率调制)

    产品特点和优势


    TME系列DC/DC转换器具备以下显著特点和优势:
    - 紧凑设计:单列直插式(SIP)封装,占用非常小的空间(仅0.7平方厘米),便于集成到各种电子设备中。
    - 高效率:最高可达80%的转换效率,适合多种电源管理需求。
    - 隔离特性:具有1000 VDC的输入/输出隔离能力,确保安全可靠。
    - 宽工作温度范围:-40°C至+85°C的工作温度范围,适应严苛环境条件。
    - 100%烧入测试:确保所有产品出厂前都经过100%烧入测试,提升整体质量和可靠性。
    - 高精度:电压设定精度高,能够满足精密电路的需求。

    应用案例和使用建议


    TME系列广泛应用于需要隔离电源的应用中,例如工业控制系统、通信设备、医疗器械等。在实际使用过程中,以下是一些建议和优化方案:
    - 电源选择:根据具体应用要求,选择合适的输入输出电压组合。
    - 散热考虑:对于高温环境下的应用,建议加装散热片或采取其他散热措施,避免因过热导致的性能下降。
    - 负载匹配:确保负载电流不超过转换器的最大输出电流,以维持最佳性能。
    - 防护措施:为防止反极性输入,建议在输入端添加反极性二极管或使用带反极性保护的电源。

    兼容性和支持


    TME系列转换器采用行业标准引脚布局,易于与其他标准SIP封装组件配合使用。制造商提供了详细的技术支持文档,并承诺提供3年的产品保修服务。此外,他们还提供全面的用户指南和常见问题解答,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是几个常见的问题及相应的解决办法:
    1. 输入电压波动导致输出不稳定
    - 解决办法:检查输入电压稳定性,必要时增加输入滤波电容,以提高系统的稳定性和抗干扰能力。
    2. 输出电流不足
    - 解决办法:确认负载电流是否在额定范围内,若超出,则减小负载或选择更高输出电流的型号。
    3. 输出纹波较大
    - 解决办法:检查外部电容配置,适当增加输出电容以减少纹波。
    4. 工作温度过高
    - 解决办法:改善散热条件,如使用散热片、风冷或液冷方式,确保转换器工作在推荐的温度范围内。

    总结和推荐


    综上所述,TME系列1瓦DC/DC转换器凭借其紧凑设计、高效率、强隔离能力和宽温工作范围,在众多应用场合中表现出色。尤其是其卓越的隔离性能和广泛的适用性使其成为众多电力电子系统中不可或缺的组成部分。总体而言,TME系列是非常值得推荐的产品,适用于各种需要隔离电源的场合。
    如果您正在寻找一款高性能且可靠的DC/DC转换器,TME系列无疑是理想的选择。

TME 0515S参数

参数
输出总功率 1W
输入电压最小值 4.5V
开关频率 -
最大容性负载 -
输出电压 15V
输出方式 -
类型 -
输出电流最大值 67mA
转换效率 78%
散热方式 -
输出电压组数 1
特性 SCP
输入电压最大值 5.5V
长*宽*高 11.43mm*7.112mm*10.16mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
