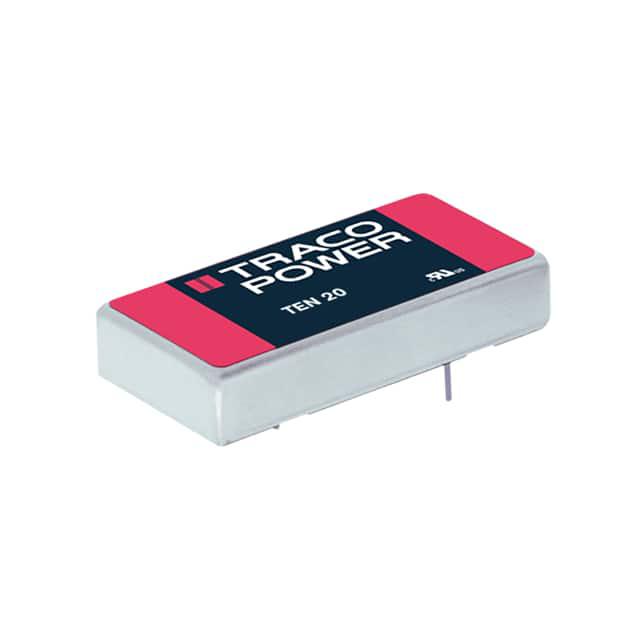

TEN 20-1211

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 20系列, 9 → 18 V 直流输入, 5V 直流输出, 20W
供应商型号: SG-TEN 20-1211
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TEN 20-1211

TEN 20-1211概述

    # TEN 20 系列 DC/DC 转换器:全面技术手册

    产品简介


    TEN 20 系列是 Traco Power 公司生产的一系列 20 瓦功率的 DC/DC 转换器,包含18种不同型号的产品。这些转换器广泛应用于通信系统、工业设备及电池供电装置中。由于采用全表面贴装设计(SMD),使用陶瓷芯片电容器,确保了其高可靠性及长寿命。其他特性包括内部滤波以符合 EN 55022 Class A 和 FCC Level A 的标准,以及宽温度范围(-40°C 至 +85°C)。

    技术参数


    以下是 TEN 20 系列 DC/DC 转换器的主要技术规格:
    输入电压范围
    - 12V 模型: 3.3VDC, 5VDC, 9-18VDC, 15VDC
    - 24V 模型: 3.3VDC, 5VDC, 18-36VDC, 15VDC
    - 48V 模型: 3.3VDC, 5VDC, 36-75VDC, 15VDC
    输出电压
    - 12V 模型: 12VDC, ±12VDC
    - 15V 模型: 15VDC, ±15VDC
    输出电流
    - 最大输出电流为 4000mA(3.3VDC 和 5VDC 模型)
    - 最大输出电流为 1670mA(12VDC 和 15VDC 模型)
    - 最大输出电流为 835mA(±12VDC 模型)
    - 最大输出电流为 670mA(±15VDC 模型)
    效率
    - 12V 模型: 81%-88%
    - 24V 模型: 82%-89%
    - 48V 模型: 82%-89%
    工作环境
    - 工作温度范围: -40°C 到 +85°C
    - 储存温度范围: -55°C 到 +125°C
    - 湿度: 最大 95% 相对湿度(非凝结状态)
    其他参数
    - 输入滤波: 符合 EN 55022 Class A 和 FCC Level A 标准
    - 短路保护: 不限时间的短路保护
    - 隔离电压: 1500VDC
    - 开关频率: 330kHz
    - 远程开/关控制

    产品特点和优势


    TEN 20 系列转换器具有诸多优点,使其在市场上脱颖而出:
    - 宽输入电压范围: 支持2:1的宽输入电压范围,使得其能适应多种电源环境。
    - 高效率: 在典型负载下,最高可达到89%的效率,节约能源。
    - 严格的品质保证: 通过 3 年的产品质保,体现了制造商对其产品质量的信心。
    - 远程控制: 具备远程开关控制功能,便于灵活管理。
    - 坚固耐用: 具备金属屏蔽外壳,能够承受苛刻的工业环境。

    应用案例和使用建议


    TEN 20 系列适用于各类复杂应用场合,如通信设备、工业控制系统、电池供电装置等。为了获得最佳性能,建议在使用时:
    - 确保在指定的工作温度范围内操作。
    - 使用适当尺寸的散热片以优化热管理。
    - 检查连接是否稳固,确保所有接线正确无误。
    - 遵循制造商提供的详细应用指南进行安装和调试。

    兼容性和支持


    - 兼容性: TEN 20 系列转换器采用行业标准引脚布局,易于集成到现有电路板设计中。
    - 技术支持: 提供详细的认证文档(如 UL 60950-1)及认证网站,便于客户获取合规证明。此外,Traco Power 还提供全方位的技术支持和售后服务。

    常见问题与解决方案


    根据手册中提供的信息,以下是一些可能遇到的常见问题及其解决方案:
    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定;确保接地良好;检查电容器是否损坏。 |
    | 温度过高 | 安装散热片;减小负载;降低输入电压。 |
    | 开机时输出电流不足 | 确认输入电压符合要求;检查内部保险丝是否断开;检查输入电容是否正常。 |

    总结和推荐


    总体而言,TEN 20 系列 DC/DC 转换器是一款功能强大、可靠性高的产品,适合广泛的应用场景。其出色的效率、宽输入电压范围以及坚固耐用的设计,使其成为各种工业和商业应用的理想选择。对于需要高效、稳定电源供应的项目,强烈推荐选用 TEN 20 系列转换器。

TEN 20-1211参数

参数
类型 -
输出电流最大值 4A
输出电压 5V
输出总功率 -
输出电压组数 1
输入电压最小值 9V~18V(DC)
最大容性负载 -
输入电压最大值 18V
特性 SCP
输出方式 -
开关频率 -
散热方式 -
转换效率 -
长*宽*高 25.4mm(长度)*50.8mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 散装,管装
