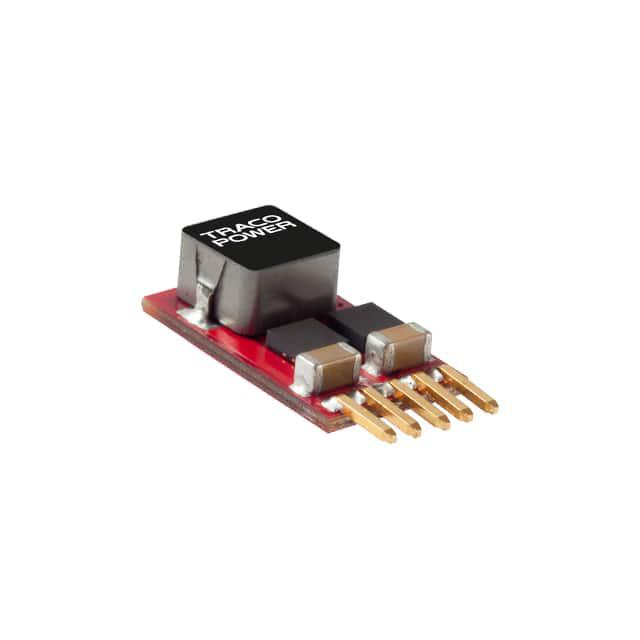

TSR 3-24150

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 开关稳压器, TSR 3 系列, 5 → 15V 直流输出, 10 → 30V 直流输入
供应商型号: 2080627
供应商: 海外现货
标准整包数: 1
TRACO POWER DC-DC模块 TSR 3-24150

TSR 3-24150概述

    非隔离式DC/DC转换器(POL)TSR 3系列:一款高效率电源管理解决方案

    一、产品简介


    非隔离式DC/DC转换器(POL)TSR 3系列是Traco Electronics公司生产的高性能开关调节器,提供高达3A的电流输出。它适合用于正负输出电路,具有高效的电力转换能力,最高可达95%,且具备可调输出电压和宽输入电压范围。此产品适用于各种高可靠性和节能关键型应用。

    二、技术参数


    - 输出电流:3A(具体取决于型号)
    - 输入电压范围:2.5–5.5VDC、4.5–14VDC、10–30VDC
    - 输出电压范围:0.6–3.3VDC、0.6–6.0VDC、3.0–6.0VDC、5.0–15.0VDC
    - 效率:最高可达95%
    - 短路保护:持续短路保护
    - 温度范围:工作温度-40°C至+85°C,存储温度-55°C至+125°C
    - 开关频率:540-660kHz(5V和12V输入模型),270-330kHz(24V输入模型)

    三、产品特点和优势


    1. 高效能:最高效率达到95%,远超线性调节器。
    2. 适应性强:支持多种输入电压和输出电压组合,满足不同应用需求。
    3. 灵活性:可通过外部电阻调节输出电压。
    4. 可靠的保护机制:具备短路保护和过载电流限制,确保长期稳定运行。
    5. 紧凑设计:紧凑的开放框架封装,体积小便于安装。

    四、应用案例和使用建议


    TSR 3系列广泛应用于电信、工业控制、医疗器械等需要高可靠性与能源效率的关键场合。例如,在通信基站中用作供电模块,可以显著提升系统的整体能源效率。对于特定的应用环境,如负输出电压的场景,可以参考Traco官方的应用指南进行配置。

    五、兼容性和支持


    该系列产品与其他标准组件兼容良好,支持广泛的输入电压范围,适用于多种不同的系统配置。厂商提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    六、常见问题与解决方案


    - 问题1:设备在低负载条件下工作时出现效率下降。
    解决方案:检查设备的输入电压是否稳定,必要时添加外部滤波器以提高稳定性。

    - 问题2:设备在高温环境下无法正常工作。
    解决方案:考虑增加散热措施,如安装散热片或选择自然对流冷却模式。

    - 问题3:设备在启动时存在较大的电压波动。
    解决方案:确保输入电压高于输出电压至少0.5V以上,减少启动时的电压波动。

    七、总结和推荐


    TSR 3系列非隔离式DC/DC转换器凭借其高效能、高适应性及可靠的保护机制,成为众多应用场景的理想选择。尽管初期成本较高,但从长远来看,其卓越的性能和更低的能耗将带来显著的成本节约。我们强烈推荐这一系列的产品给那些寻求高效且稳定的电源解决方案的工程师们。

TSR 3-24150参数

参数
输出电压组数 1
输出总功率 3W
输出电压 5V~15V
最大容性负载 -
输入电压最小值 10V
开关频率 -
转换效率 95%
输出电流最大值 3A
类型 -
输出方式 -
特性 Remote On/Off,SCP
散热方式 -
输入电压最大值 30V
长*宽*高 10.4mm(长度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TSR 3-24150厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TSR 3-24150数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TSR 3-24150 TSR 3-24150数据手册

TSR 3-24150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 242.8133
10+ ¥ 238.4774
20+ ¥ 234.1414
50+ ¥ 234.1414
100+ ¥ 234.1414
200+ ¥ 234.1414
库存: 56
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 242.81
直接购买
加入购物车
