TES 3-4811WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: Remote On/Off,SCP 80% 600mA 5V 1 75V 48V(DC) DIP 贴片安装 32.3mm(长度)
供应商型号: SG-TES 3-4811WI
供应商: 国内现货
标准整包数: 10

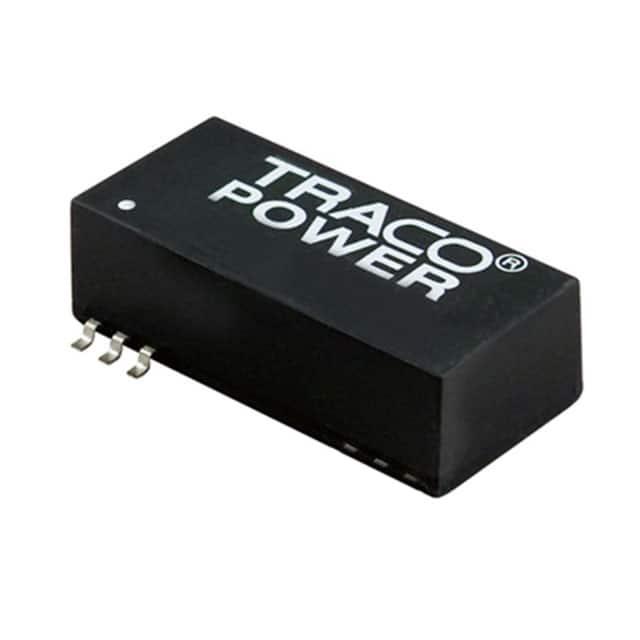

TRACO POWER DC-DC模块 TES 3-4811WI

TES 3-4811WI概述

    电子元器件产品技术手册:TES 3WI 系列 3 瓦直流-直流转换器

    1. 产品简介


    TES 3WI 系列是特拉科电源公司生产的一款高性能 3 瓦直流-直流转换器模块。该系列模块采用紧凑型表面贴装(SMD)封装,具有极低的厚度,非常适合空间受限的应用环境。该系列产品广泛应用于通信设备、工业控制、仪器仪表以及各类便携式电子产品中。

    2. 技术参数


    - 尺寸:33.4 x 18.8 mm 足迹面积
    - 输入电压范围:超宽 4:1 输入电压范围(例如 9-36 VDC 或 18-75 VDC)
    - 输出电压:提供多种固定输出电压(例如 3.3 VDC、5 VDC、12 VDC、±5 VDC、±12 VDC、±15 VDC)
    - 输出电流:最大输出电流为 750 mA(某些型号为 600 mA 或 250 mA)
    - 效率:最高可达 83%(典型值)
    - 隔离电压:输入输出隔离电压 1500 VDC
    - 工作温度范围:-40°C 至 +71°C
    - 短路保护:具备持续短路保护功能
    - EMI滤波器:符合 EN 55022 类别 A 标准

    3. 产品特点和优势


    TES 3WI 系列的特点包括:
    - 紧凑型封装:体积小,适用于空间有限的设计
    - 宽输入电压范围:简化系统设计,减少外部组件需求
    - 高精度输出电压:±1% 的输出电压准确度
    - 远程开关控制:方便实现系统级控制
    - 兼容无铅焊接工艺:通过 IPC/JEDEC J-STD-020D 认证
    - 可靠性高:计算出的 MTBF 大于 1,000,000 小时

    4. 应用案例和使用建议


    - 通信设备:可用于电信基站中的电源模块,确保系统的稳定运行。
    - 工业控制:适用于自动化设备中的控制电路,为各种传感器和执行器提供稳定的电源。
    - 医疗设备:在便携式医疗设备中使用,需要较高的可靠性和安全性。
    使用建议:
    - 确保负载在最小负载以上运行,以避免输出电压波动。
    - 在高湿度环境中使用时,考虑适当的防潮措施。
    - 长期存储前,请查阅具体型号的数据手册,了解存储条件。

    5. 兼容性和支持


    TES 3WI 系列模块设计用于与现有电子系统兼容。Tracopower 提供详尽的技术文档和支持,用户可以在其官网下载最新版的数据手册和应用指南。

    6. 常见问题与解决方案


    - Q: 为什么输出电压会不稳定?
    - A: 检查负载是否在规定范围内。若负载小于最小负载要求,建议增加额外的负载电阻。

    - Q: 短路时会自动恢复吗?
    - A: 是的,该模块具有持续短路保护功能,并且可以自动恢复。如果出现频繁短路,建议检查电路连接。

    7. 总结和推荐


    综上所述,TES 3WI 系列是一款非常实用的 3 瓦直流-直流转换器,适用于多种应用场景。其高效能、高精度以及坚固耐用的设计使其成为市场上同类产品中的佼佼者。强烈推荐在需要稳定可靠电源供应的项目中使用该系列产品。

TES 3-4811WI参数

参数
输入电压最大值 75V
散热方式 -
类型 -
输出电压 5V
特性 Remote On/Off,SCP
转换效率 80%
输出电流最大值 600mA
输出电压组数 1
输出方式 -
最大容性负载 -
输入电压最小值 48V(DC)
开关频率 -
输出总功率 -
长*宽*高 32.3mm(长度)
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TES 3-4811WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TES 3-4811WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TES 3-4811WI TES 3-4811WI数据手册

TES 3-4811WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 28.33 ¥ 236.5555
100+ $ 22.83 ¥ 190.6305
500+ $ 20.37 ¥ 170.0895
1000+ $ 18.64 ¥ 155.644
库存: 87
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 2365.55
