首页  >  产品百科  >  TDN 3-2412WISM

TDN 3-2412WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDN 3WISM系列, 9 → 36 V 直流输入, 12V 直流输出, 3W
供应商型号: SG-TDN 3-2412WISM
供应商: 国内现货
标准整包数: 10

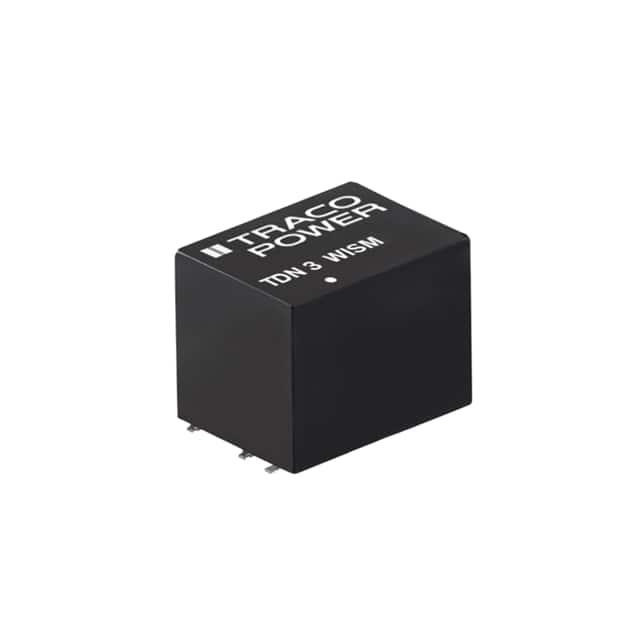

TRACO POWER DC-DC模块 TDN 3-2412WISM

TDN 3-2412WISM概述


    产品简介


    TDN 3WISM系列是特拉科电子(Traco Electronic AG)推出的一款3瓦特高效率的全调节直流/直流转换器。该系列产品采用超紧凑的表面贴装(SMD)封装,尺寸仅为13.2 mm x 9.1 mm x 10.2 mm,适用于空间受限的应用场景。此系列转换器具有高输入输出隔离电压(1600 VDC),并提供全面的调节输出、短路保护、远程启停控制等功能,确保其在多种环境下的可靠运行。

    技术参数


    - 封装类型: SMD,体积小巧,便于表面贴装。
    - 输入电压范围:
    - 12V模型:3.3VDC至18VDC
    - 24V模型:5.0VDC至36VDC
    - 48V模型:9.0VDC至75VDC
    - 输出电压:
    - 固定输出:3.3VDC至15VDC
    - 双路输出:±5.0VDC、±12VDC、±15VDC
    - 最大输出电流:
    - 700mA(3.3VDC)
    - 600mA(5.0VDC)
    - 333mA(9.0VDC)
    - 250mA(12VDC)
    - 200mA(15VDC)
    - 125mA(24VDC)
    - 最大效率:
    - 84%
    - 工作温度范围:
    - 操作温度:-40°C至+70°C
    - 存储温度:-55°C至+125°C
    - 短路保护: 持续,自动恢复
    - 远程启停控制
    - 安全标准:
    - 符合IEC/EN/UL 62368-1 和 UL 60950-1

    产品特点和优势


    TDN 3WISM系列转换器具有显著的优势,包括但不限于以下几点:
    - 超紧凑设计:采用SMD封装,体积小,节省电路板空间,特别适合便携式设备和空间受限的场合。
    - 高可靠性:全负载条件下可在70°C环境下稳定工作,具备1600 VDC的输入输出隔离电压,有效防止高压干扰。
    - 多重保护功能:包括短路保护和远程启停控制,保证设备在各种恶劣环境下的稳定运行。
    - 宽输入电压范围:支持4:1的输入电压范围,减少了外部电源的需求和复杂性。
    - 高效率:典型效率达到84%,有助于减少热耗散,提高系统的整体效率。

    应用案例和使用建议


    TDN 3WISM系列转换器因其出色的性能指标,在多个行业领域得到广泛应用。例如:
    - 工业自动化:在传感器节点中提供稳定的电源,尤其是在狭小的空间内。
    - 通讯设备:为小型基站、无线路由器和其他网络设备提供稳定的电源。
    - 医疗设备:由于其高可靠性,可以在生命维持系统等关键应用中使用。
    使用建议:
    - 在使用前,请仔细检查输入和输出电压是否符合您的需求,确保正确连接电路。
    - 针对大电流负载应用,可能需要额外的散热措施来防止过热。
    - 对于具有双路输出的产品,应注意调节负载平衡,以避免某一输出超过规定值。

    兼容性和支持


    TDN 3WISM系列与广泛的设备兼容,但需注意不同型号的输入电压范围。制造商提供了详尽的技术文档和应用指南,便于用户深入了解产品的特性和使用方法。此外,该产品还符合RoHS指令,并通过了REACH认证,确保其在环境保护方面的合规性。

    常见问题与解决方案


    - 问题1: 设备启动时间过长。
    - 解决方案: 检查是否存在过多的负载或连接错误,尝试降低负载或重新连接。

    - 问题2: 输出电压不稳。
    - 解决方案: 检查输入电压是否在允许范围内,检查是否存在电磁干扰或其他外界因素的影响。

    - 问题3: 设备发热严重。
    - 解决方案: 确保安装位置通风良好,适当增加散热片以增强散热效果。

    总结和推荐


    TDN 3WISM系列以其紧凑的设计、高效率、可靠性和多功能保护特性,在众多领域展现出强大的竞争力。它不仅能够满足高精度和高性能的要求,还能适应各种苛刻的工作环境。综上所述,该产品在大多数情况下值得推荐使用。如果您需要一个紧凑且可靠的电源解决方案,TDN 3WISM将是您理想的选择。

TDN 3-2412WISM参数

参数
输入电压最大值 36V
输出电流最大值 250mA
输出电压 12V
输出电压组数 1
开关频率 -
输入电压最小值 9V~36V(DC)
最大容性负载 -
散热方式 -
输出总功率 -
类型 -
转换效率 83%
特性 Remote On/Off,SCP
输出方式 -
长*宽*高 13.2mm(长度)*9.1mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TDN 3-2412WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TDN 3-2412WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TDN 3-2412WISM TDN 3-2412WISM数据手册

TDN 3-2412WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
