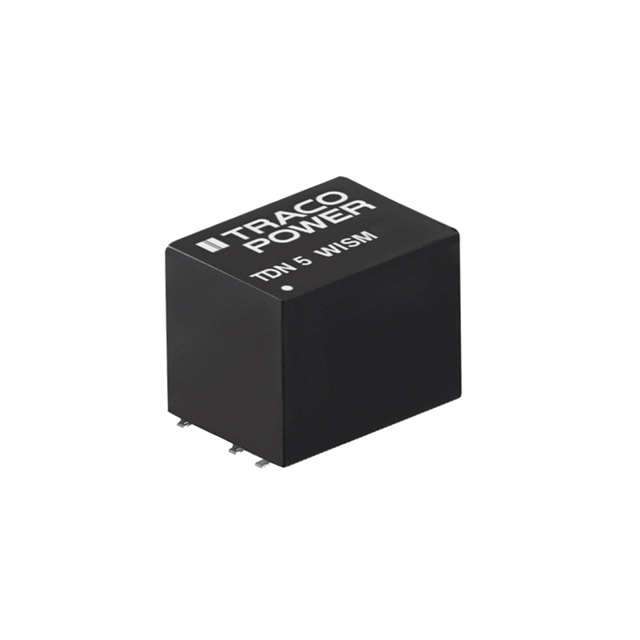

TDN 5-2415WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDN 5WISM系列, 9 → 36 V 直流输入, 24V 直流输出, 5W
供应商型号: SG-TDN 5-2415WISM
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TDN 5-2415WISM

TDN 5-2415WISM概述


    产品简介


    基本介绍
    TDN 5WISM 系列是 TRACO POWER 公司推出的一款高性能微型化表面贴装(SMD)DC/DC 转换器。该系列转换器体积小巧(13.2 x 9.1 x 10.2 mm),具备完全隔离的输入输出接口,并提供广泛的工作温度范围。这些转换器被设计用于各种紧凑型应用场合,特别是在空间受限的环境中表现尤为突出。
    主要功能
    - 超薄紧凑型SMD封装
    - 输入输出之间高达1600 VDC的隔离电压
    - 高效率电源转换
    - 完全稳压的输出
    - 支持宽输入电压范围
    - 短路保护和远程开关控制
    - 设计满足多项安全标准(IEC/EN/UL 62368-1, UL 60950-1)
    应用领域
    适用于工业自动化、通信设备、医疗设备、汽车电子等领域,尤其是在需要高可靠性且空间有限的应用场景中。

    技术参数


    输入特性
    - 输入电流:无负载时9V型号为80 mA(典型值)
    - 浪涌电压:9V型号为15V(最大值),24V型号为50V(最大值),48V型号为100V(最大值)
    - 反射纹波电流:9V型号为40 mA(典型值),24V型号为20 mA(典型值),48V型号为15 mA(典型值)
    输出特性
    - 电压设定精度:最大±1%
    - 电压变化率:输入变化0.2%,负载变化0-100%时1%(最大),交叉调节:双输出5%(最大)(不对称负载25%/100%)
    - 温度系数:典型值±0.02%/K
    - 纹波和噪声:9V型号50 mVp-p(典型值),其他型号75 mVp-p(典型值)
    - 启动时间:通电10ms(典型值)/20ms(最大),远程开启10ms(典型值)/20ms(最大)
    - 暂态响应:负载变化25%时500 μs(典型值)
    - 短路保护:连续运行,自动恢复
    - 电容负载:单输出型号最高可达4400 μF(3.3VDC),其他型号分别有限制(具体见说明书)
    工作环境
    - 工作温度范围:-40°C到+75°C
    - 储存温度范围:-55°C到+125°C
    - 温湿度条件:相对湿度5%-95%
    一般特性
    - 紧急脱扣能力:过温、过载等保护机制
    - 绝缘电阻:大于1 Gohm(在500 VDC下)
    - MTBF(平均无故障时间):2,280,000小时(在+25°C环境下)
    - 开关频率:最低100 kHz,脉冲频率调制
    - 电磁兼容性:符合EN 55032标准

    产品特点和优势


    - 高密度设计:超小型SMD封装,在仅1.23 cm³的空间内提供了5W输出功率。
    - 广泛的输入电压范围:适应多种不同电压需求,无需额外调整。
    - 高度可靠:具备短路保护、远程开关控制等功能,确保长时间稳定运行。
    - 灵活适用:可应用于多种严苛环境,具有出色的抗冲击和振动性能。

    应用案例和使用建议


    应用案例
    TDN 5WISM系列广泛应用于自动化控制系统、网络通信设备及工业仪器仪表等领域。比如在一些高精度测量设备中,通过该模块能够实现对敏感信号的高效稳定供电,从而提升整体系统性能。
    使用建议
    - 在高温环境下工作时,请注意进行适当的散热处理,以避免器件过热。
    - 确保外部输入电容选择正确,通常推荐使用Nippon Chemi-Con KY 220µF/100V型号。
    - 尽量减少负载波动,以防影响输出稳定性。

    兼容性和支持


    - 兼容性:与现有大多数电路板设计兼容良好,尤其适合那些需要高密度集成的小型PCB。
    - 技术支持:制造商提供全面的技术文档和支持服务,包括详细的安装指南、应用笔记等资源。
    - 保修政策:所有型号均享有3年产品质保期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机延迟时间较长 | 检查电路板上是否有松动或接触不良的情况 |
    | 输出电压不稳定 | 确认输入电压是否在规定的范围内 |
    | 不能正常启动 | 核实电路连接是否正确,尝试重新插拔 |

    总结和推荐


    综合评估
    TDN 5WISM系列凭借其紧凑的设计、宽泛的输入电压范围以及可靠的电气特性,成为了目前市场上不可多得的小型高效DC/DC转换器之一。无论是在严苛的工业环境中还是小型便携式设备里,这款产品都能表现出色。
    推荐使用
    强烈推荐TDN 5WISM系列给那些正在寻找高效紧凑型电源解决方案的工程师和技术人员。它的多功能性和易于集成的特点使其成为众多应用场合的理想选择。

TDN 5-2415WISM参数

参数
散热方式 -
类型 -
特性 远程开/关,SCP
输入电压最大值 36V
输出电压 24V
转换效率 83%
输出总功率 -
输入电压最小值 9V~36V(DC)
输出方式 -
最大容性负载 -
开关频率 -
输出电流最大值 210mA
输出电压组数 1
长*宽*高 13.2mm(长度)*9.1mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
