首页  >  产品百科  >  TES 2-0511M

TES 2-0511M

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TES 2M系列, 4.5 → 5.5 V 直流输入, 5V 直流输出, 2W
供应商型号: SG-TES 2-0511M
供应商: 国内现货
标准整包数: 10

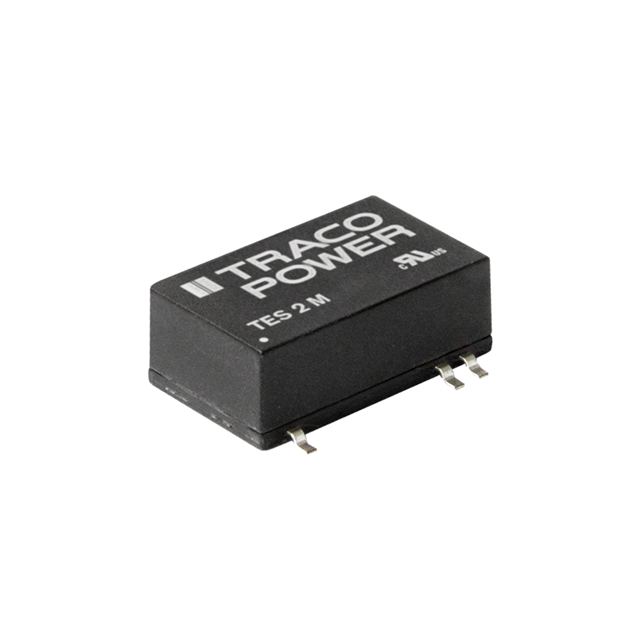

TRACO POWER DC-DC模块 TES 2-0511M

TES 2-0511M概述


    产品简介


    TES 2M 系列 DC/DC 转换器
    TES 2M 系列是一款2瓦特的小型DC/DC转换器,广泛应用于仪器仪表、工业控制、医疗设备等领域。其主要特点是提供高隔离电压(4000 VAC),适用于需要补充绝缘或加强绝缘的应用场景。该系列符合多项国际安全标准,如IEC/EN 60950-1和IEC/EN 60601-1。

    技术参数


    输入规范
    - 输入电流(空载)
    - 5V输入模型:60mA典型值
    - 12V输入模型:30mA典型值
    - 24V输入模型:15mA典型值
    - 反向电压保护
    - 最大0.3A
    - 推荐输入保险丝
    - 5V输入模型:1.0A
    - 12V输入模型:0.5A
    - 24V输入模型:0.2A
    - 浪涌电压(最大1秒)
    - 5V输入模型:9V
    - 12V输入模型:18V
    - 24V输入模型:30V
    - 内部输入滤波电容器
    输出规范
    - 电压设置精度
    - ±4%
    - 电压平衡(双输出模型)
    - 最大1%
    - 调节范围
    - 输入变化:±1.2% / 1%变化
    - 负载变化:最大10%(对于5V输出模型为12%)
    - 纹波和噪声(0-20MHz带宽)
    - 最大150mVp-p
    - 温度系数
    - ±0.02%/K
    - 短路保护
    - 最大0.5秒(自动恢复)
    - 最小负载
    - 额定最大电流的2%
    - 容性负载
    - 单输出模型:最大330μF
    - 双输出模型:每个输出最大100μF
    一般规格
    - 温度范围
    - 工作温度:-25°C至+80°C
    - 存储温度:-55°C至+125°C
    - 外壳温度:最大+90°C
    - 降额
    - 60°C以上:每上升1°C降额2.5%
    - 湿度(非凝结状态)
    - 最大相对湿度:95%

    产品特点和优势


    1. 高隔离电压:提供4000 VAC的输入/输出隔离电压,适用于医疗和工业领域的高安全性要求。
    2. 医疗安全认证:符合AAMI/ANSI ES 60601-1:2005(R)和IEC/EN 60601-1第三版的安全标准。
    3. 超紧凑SMD封装:适合自动化SMT生产线,方便集成。
    4. 耐温性好:工作温度范围宽广,且通过了高焊锡温度的要求。
    5. 可靠性高:全SMD设计并采用陶瓷电容器,确保长期可靠运行。

    应用案例和使用建议


    应用案例
    - 仪器仪表:用于传感器信号调理和电源供应。
    - 工业控制:提供稳定的电源,保证控制系统稳定运行。
    - 医疗设备:在医疗设备中作为电源模块,满足严格的安全标准。
    使用建议
    - 合理选择输入电压和输出配置:根据具体应用场景选择合适的输入电压和输出配置,以满足功率需求。
    - 注意负载要求:确保负载不超过规定的最大电流值,以避免过载导致故障。
    - 遵循安装指南:严格按照制造商的安装指南进行装配,以确保最佳性能和安全。

    兼容性和支持


    - 兼容性:兼容多种输入电压和输出配置,适合不同类型的设备和电路板。
    - 技术支持:Traco Power提供详尽的技术文档和产品支持,可通过其官方网站获取相关资料。
    - 质保服务:产品提供3年质保,确保用户无忧使用。

    常见问题与解决方案


    1. Q: 如何确定合适的输入电压?
    - A: 参考手册中的输入规范表,根据具体应用场景选择适当的输入电压模型。

    2. Q: 发现输出电压不稳定怎么办?
    - A: 检查负载是否在规定范围内,确认连接线路无误。若仍存在问题,可参考维修手册进行检查或联系厂商支持。
    3. Q: 产品出现短路如何处理?
    - A: 若发生短路现象,先断开电源,再检查电路是否有异常。手动重置短路保护功能后重新供电。

    总结和推荐


    综合评估
    TES 2M 系列2瓦特DC/DC转换器以其出色的高隔离电压、良好的医疗安全认证及超紧凑SMD封装,成为一款非常可靠的产品。其广泛的温度适应性和可靠的生产过程确保了长时间的稳定运行。此外,3年的质保期也体现了厂家对产品质量的信心。
    推荐使用
    基于以上特点,强烈推荐这款产品用于各种需要高隔离电压和稳定电源供应的场合,特别是仪器仪表、工业控制及医疗设备领域。

TES 2-0511M参数

参数
类型 -
特性 SCP
输入电压最小值 5V(DC)
散热方式 -
转换效率 66%
输出方式 -
输出电压组数 1
输入电压最大值 5.5V
输出电流最大值 400mA
开关频率 -
输出电压 5V
最大容性负载 -
输出总功率 -
长*宽*高 23.876mm*18.034mm*8.89mm
通用封装 SMD-16
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TES 2-0511M厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TES 2-0511M数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TES 2-0511M TES 2-0511M数据手册

TES 2-0511M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 26.3 ¥ 219.605
100+ $ 21.3 ¥ 177.855
500+ $ 18.57 ¥ 155.0595
1000+ $ 16.25 ¥ 135.6875
库存: 319
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 2196.05
