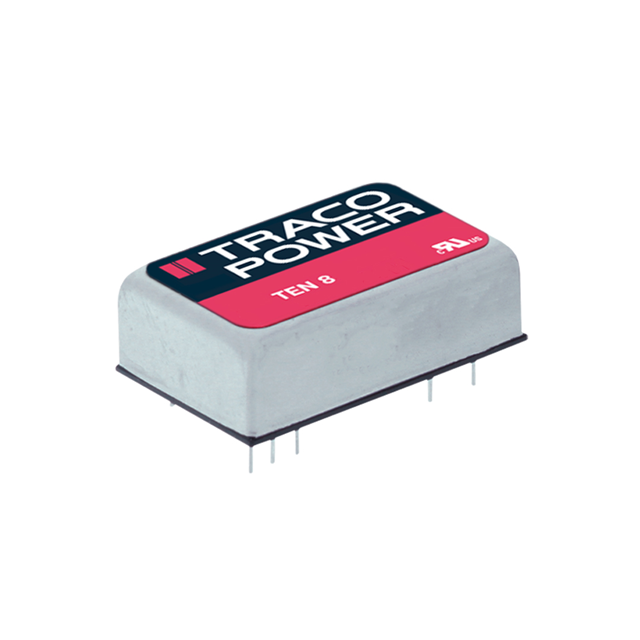

TEN 8-1221

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 8系列, 9 → 18 V 直流输入, ±5V 直流输出, 8W
供应商型号: SG-TEN 8-1221
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TEN 8-1221

TEN 8-1221概述

    TEN 8 Series 8 Watt DC/DC Converter 技术手册综述

    1. 产品简介


    TEN 8系列是Traco Power公司生产的高效8瓦直流-直流转换器模块。这些转换器采用行业标准的DIP-24封装,具有宽输入电压范围(2:1),适用于电池供电设备、仪器仪表、通信和工业电子设备等需要隔离且紧密调节电压的应用场合,特别是在电路板空间有限的情况下。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 3.3VDC - 75VDC |
    | 输出电压 | 3.3VDC, 5VDC, ±5VDC, 12VDC, ±12VDC, 15VDC, ±15VDC |
    | 最大输出电流 | 2000mA(3.3VDC),800mA(±5VDC) |
    | 转换效率 | 80% - 88% |
    | 瞬态响应时间 | 200µs |
    | 纹波和噪声 | 50mVpk-pk |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    TEN 8系列的主要特点是高效率(最高可达88%)、宽输入电压范围(2:1)、以及优良的电磁干扰抑制能力(符合EN 55022, Class A标准)。此外,这些转换器具备远程启停控制、短路保护等功能,可广泛应用于多种复杂工况。独特的设计确保了在紧凑的空间内提供稳定可靠的电源供应,使其在市场上具有较强的竞争力。

    4. 应用案例和使用建议


    这些转换器非常适合于便携式医疗设备、工业控制系统和通信设备中。例如,在便携式医疗设备中,这些转换器可以用于电池供电系统,提供稳定的电源输出。建议在设计时考虑将输入滤波器和保护电路集成到电路板上,以进一步提高系统的稳定性和可靠性。对于复杂的应用场景,如高频开关电路,需注意纹波和噪声的影响,并采取相应的措施来优化设计。

    5. 兼容性和支持


    TEN 8系列与大多数主流电子设备具有良好的兼容性,支持多种输入电压范围。厂商提供了详尽的技术文档和用户指南,有助于用户更好地理解和使用这些转换器。同时,厂商还提供长达3年的产品质量保证。

    6. 常见问题与解决方案


    1. 问:输入电压波动对输出有何影响?
    - 答:转换器能够在较宽的输入电压范围内保持稳定输出。输入电压波动对输出电压的影响可以通过内置的稳压电路进行补偿。
    2. 问:如何实现远程启停控制?
    - 答:通过连接外部控制信号到特定引脚实现远程启停控制。具体接法参见产品手册中的详细说明。
    3. 问:如何优化电磁干扰问题?
    - 答:添加外部输入电容器并根据手册推荐的型号选择合适的电容值可以有效降低传导噪声。另外,合理布局电路板上的走线也能减少电磁干扰。

    7. 总结和推荐


    总体来看,TEN 8系列是一款高性能、多功能的DC/DC转换器。其优异的电气特性和广泛的适用范围使其成为众多应用的理想选择。无论是便携式设备还是工业控制系统,TEN 8系列都能提供可靠的电源解决方案。强烈推荐在需要高效能电源转换的应用中使用此系列产品。

TEN 8-1221参数

参数
输出方式 -
输出电压组数 2
转换效率 83%
输出总功率 -
开关频率 -
类型 -
输出电压 5V
散热方式 -
输入电压最小值 9V~18V(DC)
输出电流最大值 800mA,800mA
最大容性负载 -
输入电压最大值 18V
特性 Remote On/Off,OCP,SCP
长*宽*高 32mm*20.3mm*10.2mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
