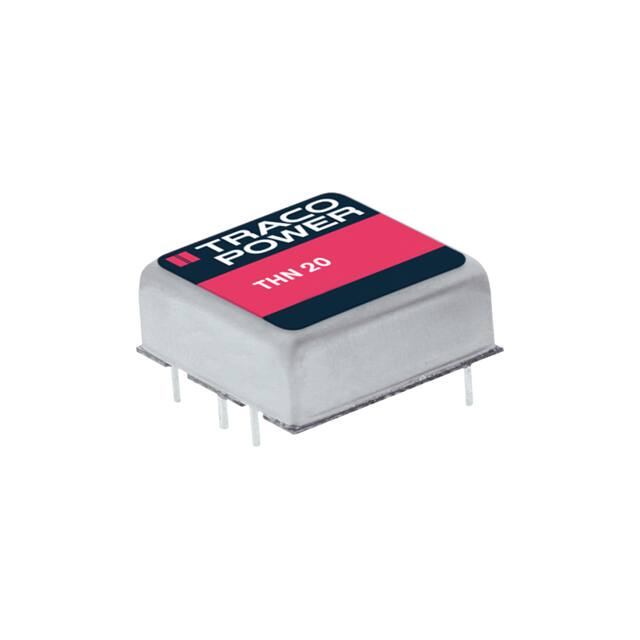

THN 20-2423

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THN 20系列, 18 → 36 V 直流输入, ±15V 直流输出, 20W
供应商型号: SG-THN 20-2423
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 THN 20-2423

THN 20-2423概述


    产品简介


    THN 20系列 DC/DC转换器
    THN 20系列是最新一代的高性能直流到直流转换器模块,具有极高的功率密度。该系列产品体积小巧,尺寸仅为1.0" x 1.0" x 0.4"(25.4 mm x 25.4 mm x 10.16 mm),非常适合空间受限的应用场合。THN 20系列具备屏蔽金属外壳和隔离底板,可提供2:1的输入电压范围,并且最高效率可达90%,适用于多种移动设备、仪器仪表、通信和工业电子设备等领域。

    技术参数


    - 输入电压范围:3.3VDC, 5.0VDC, 9-18VDC, 18-36VDC, 36-75VDC
    - 输出电压:3.3VDC, 5.0VDC, 12VDC, 15VDC, ±12VDC, ±15VDC
    - 最大输出电流:4500mA(3.3VDC), 4000mA(5.0VDC), 1670mA(12VDC), 1330mA(15VDC), ±833mA(±12VDC), ±667mA(±15VDC)
    - 效率:最高可达90%
    - 工作温度范围:无散热器时为-40°C至+75°C;有散热器时为-40°C至+85°C
    - 启动电压/欠压关闭电压:各型号不同
    - 浪涌电压(最大值):12V型号为25V,24V型号为50V,48V型号为100V
    - 最小负载:不需要最小负载
    - 输入滤波器:符合EN 55022 A类标准,无需外部组件
    - 隔离电压:1500 VDC
    - 温度系数:±0.02%/K
    - 纹波和噪声(20MHz带宽):单输出型号为75 mVp-p(带外部电容),双输出型号为100 mVp-p(带外部电容)

    产品特点和优势


    - 超紧凑设计:THN 20系列是最小封装的20W转换器,尺寸仅为1.0" x 1.0" x 0.4"。
    - 高效能:最高效率可达90%,确保高可靠性。
    - 宽输入电压范围:提供2:1的输入电压范围,适应各种电源条件。
    - 远程启停控制:通过远程On/Off控制实现灵活操作。
    - 低输入电流特性:在轻载条件下输入电流较低,适合电池供电系统。
    - 宽工作温度范围:无散热器时的工作温度范围为-40°C至+75°C,有散热器时为-40°C至+85°C。
    - 隔离特性:提供1500 VDC的输入/输出隔离电压。
    - 符合RoHS标准:环保设计,满足欧盟RoHS指令要求。

    应用案例和使用建议


    THN 20系列广泛应用于移动设备、仪器仪表、通信和工业电子设备等领域。特别适合在分布式电源架构中使用,可以显著提高系统的可靠性和稳定性。对于需要高度集成和节省空间的应用,THN 20系列是一个理想的选择。
    使用建议:
    - 在选择型号时,根据具体的应用需求选择合适的输入电压和输出电压。
    - 使用过程中注意散热管理,特别是当满载运行时,应考虑安装散热器以保证正常工作。
    - 配合外部输入电容如Nippon Chemi-Con KY 200 µF,100 V,ESR 48 mOhm,可以进一步改善输入纹波电流特性。

    兼容性和支持


    THN 20系列转换器具有良好的兼容性,可以与其他电子元器件和设备配合使用。Traco Power还提供了丰富的支持文档和资源,包括认证文档、安装指南和支持服务。客户可以通过访问官方网站获得最新的产品信息和技术支持。

    常见问题与解决方案


    - 问题1:如何调整输出电压?
    解决方案:通过Trim端子进行调节,具体方法请参考技术手册中的说明。

    - 问题2:如何远程启停转换器?
    解决方案:通过Remote On/Off引脚连接信号源,设置为3.0...15 VDC表示开机,0...1.2 VDC或短接引脚6和引脚2表示关机。

    - 问题3:如何判断是否需要安装散热器?
    解决方案:当工作温度接近上限时(无散热器时为+75°C,有散热器时为+85°C),建议安装散热器以保持稳定运行。

    总结和推荐


    THN 20系列DC/DC转换器是一款高性能、高效能的产品,特别适合需要紧凑设计和高可靠性的应用场景。它的宽输入电压范围、高效率、远程启停控制和低输入电流特性使其成为众多工业和通信应用的理想选择。此外,其出色的隔离特性和严格的品质控制也使其在市场上具有很强的竞争力。强烈推荐给需要高品质DC/DC转换器的工程师和设计师们。

THN 20-2423参数

参数
输出方式 -
输入电压最大值 36V
转换效率 90%
散热方式 -
特性 Remote On/Off,OVP,SCP
输出总功率 20W
输出电压 15V
输出电压组数 2
输出电流最大值 667mA,667mA
最大容性负载 -
开关频率 -
类型 -
输入电压最小值 18V
长*宽*高 25.4mm*25.4mm*9.9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
