首页  >  产品百科  >  TMR 2-2422WI

TMR 2-2422WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 2WI系列, 9 → 36 V 直流输入, ±12V 直流输出, 2W
供应商型号: SG-TMR 2-2422WI
供应商: 国内现货
标准整包数: 10

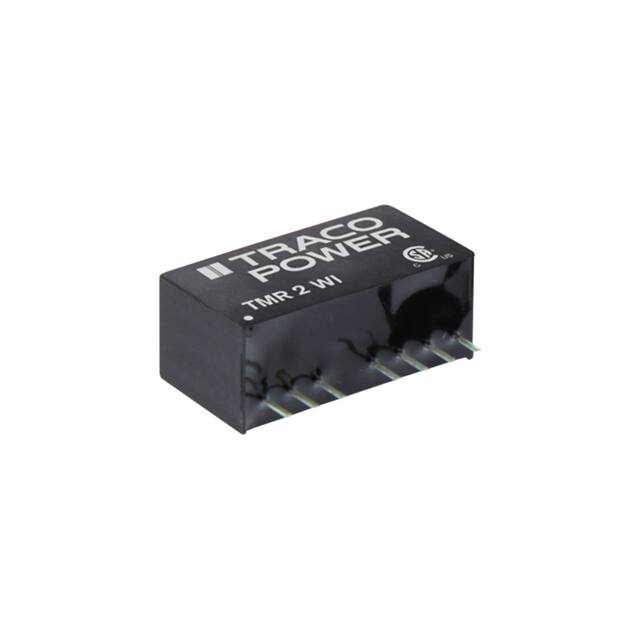

TRACO POWER DC-DC模块 TMR 2-2422WI

TMR 2-2422WI概述


    产品简介


    Traco Power TMR 2WI系列 2W直流转换器是一款具有宽输入范围的隔离式直流到直流转换器模块。此系列模块输出电压经过稳压处理,具有超宽的输入电压范围(9-36 VDC或18-75 VDC),适用于电池供电设备和通信、仪器仪表以及工业电子领域的分布式电源架构。其紧凑的SIP-9塑料封装使其在空间受限的应用中表现优异。

    技术参数


    - 输入电压范围: 9-36 VDC或18-75 VDC
    - 输出电压: 多种型号可选,涵盖3.3 VDC、5 VDC、12 VDC、15 VDC及±5 VDC、±12 VDC、±15 VDC
    - 效率: 最高达84%
    - 温度范围: -40°C至+85°C
    - 绝缘耐压: 输入至输出1500 VDC
    - 远程控制: 支持On/Off控制
    - 符合标准: 完全符合RoHS指令
    - 保修: 3年产品保修

    产品特点和优势


    1. 超宽输入范围:支持多种输入电压,满足不同应用场景需求。
    2. 高效率:最高可达84%,适应广泛的负载和线路条件。
    3. 优秀的负载和线性调节:确保稳定输出,满足高性能要求。
    4. 短路保护:提供无限期的短路保护,增强系统可靠性。
    5. 紧凑设计:SIP-9塑料封装,适合空间受限的设计。
    6. 远程控制功能:通过On/Off控制提高系统的灵活性和易用性。
    7. 可靠认证:完全符合RoHS指令,环保无害。

    应用案例和使用建议


    典型应用场景包括通信设备、仪器仪表、工业自动化等领域,特别是在电池供电和分布式电源架构中。为了充分利用这些转换器的优势,在使用时应注意以下几点:
    - 散热管理:尽管支持自然对流冷却,但在高功率应用中仍需考虑适当的散热措施。
    - 输入保护:建议根据型号选择合适的输入保险丝以保护电路免受瞬态过压损害。
    - 滤波:为了减少噪声干扰,可以使用外部滤波器满足EMI要求。

    兼容性和支持


    - 兼容性:与其他需要相同输入电压范围的电子元件兼容。
    - 支持与维护:制造商提供详细的安装指导和故障排除文档,并提供长达3年的产品保修。

    常见问题与解决方案


    - 问题一:如何正确连接远程控制引脚?
    - 解决方案:确保远程On控制电压低于0.6 VDC或开路状态,而远程Off控制电压应在2.9至15 VDC之间。

    - 问题二:在何种条件下会自动恢复短路保护?
    - 解决方案:短路情况解除后,转换器将自动恢复到正常运行状态。
    - 问题三:如何选择合适的输出电容器?
    - 解决方案:根据输出电压选择适当容量的电容器,例如对于3.3 VDC输出,最大容量为2200 μF。

    总结和推荐


    综上所述,Traco Power TMR 2WI系列直流转换器凭借其宽泛的输入电压范围、高效的能量转换能力以及出色的稳定性和防护性能,成为电池供电和分布式电源系统的理想选择。特别是其支持远程控制、短路保护等高级特性,使该系列产品在市场上具有较强的竞争力。对于需要在紧凑空间内实现高效直流电源转换的应用场景,强烈推荐使用这款转换器。

TMR 2-2422WI参数

参数
输入电压最小值 9V
类型 -
输出总功率 2W
最大容性负载 -
输出电压 12V
散热方式 -
特性 Remote On/Off,SCP
转换效率 77%
输出电压组数 2
输出电流最大值 85mA,85mA
输出方式 Fixed
开关频率 100KHz~650KHz
输入电压最大值 36V
长*宽*高 26mm(长度)*9.25mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 2-2422WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 2-2422WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 2-2422WI TMR 2-2422WI数据手册

TMR 2-2422WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 17.27 ¥ 144.2045
100+ $ 14.49 ¥ 120.9915
500+ $ 13.6 ¥ 113.56
1000+ $ 12.84 ¥ 107.214
库存: 10
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1442.04
