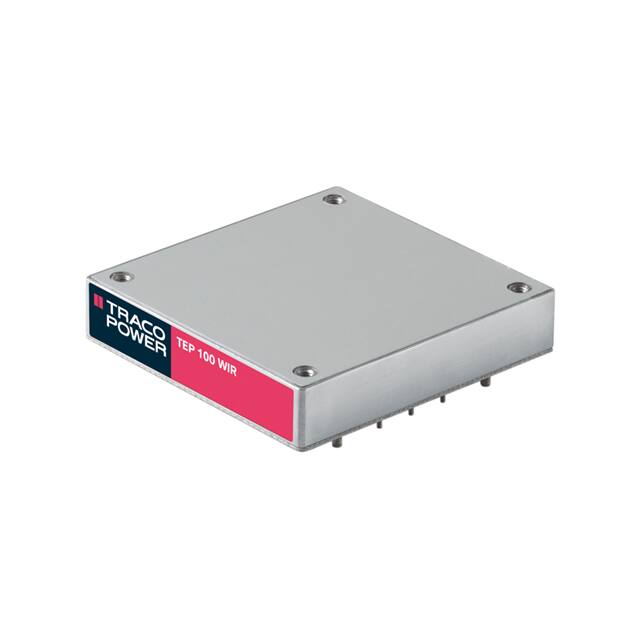

TEP 100-2412WIR

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEP 100WIR系列, 9→ 36 V 直流输入, ±12V 直流输出, 100W
供应商型号: TEP100-2412WIR-ND
供应商: Digi-Key
标准整包数: 1
TRACO POWER DC-DC模块 TEP 100-2412WIR

TEP 100-2412WIR概述

    TEP 100WIR Series DC/DC Converter 技术手册

    1. 产品简介


    TEP 100WIR 系列 是一款高效率、紧凑型的隔离直流-直流转换模块,适用于多种应用场景。其特色在于超宽输入电压范围(9-36VDC、18-75VDC 和 43-160VDC),并且通过了EN 50155认证,适合铁路应用。它广泛应用于电信、数据通信、工业控制和车载电源分配系统。

    2. 技术参数


    - 输入电压范围:
    - 9–36VDC
    - 18–75VDC
    - 43–160VDC
    - 输出电压:
    - 5VDC 至 48VDC
    - 最大输出电流:
    - 2.1A 至 20A
    - 效率:
    - 最高达 93%
    - 温度范围:
    - 操作温度: -40°C 至 +75°C
    - 存储温度: -55°C 至 +125°C
    - 热阻:
    - 无散热片时: 6.7°C/W
    - 带散热片时: 4.7°C/W
    - 隔离电压:
    - 输入/输出: 2,250VDC (基本绝缘)
    - 输入/外壳: 1,600VDC
    - 电磁兼容性:
    - EN 55032 类别 A/B

    3. 产品特点和优势


    - 紧凑金属封装:提供高效的物理空间利用。
    - 超宽输入电压范围:满足不同应用场景的需求。
    - 高效率:最高可达 93%,无需强制冷却即可实现全功率运行。
    - 灵活的输出电压调整:可通过外部电阻调节输出电压(+10%/-20%)。
    - 全面的保护机制:包括过压保护、短路保护、反向输入电压保护等。
    - 可靠性高:计算出的MTBF高达 400,000 小时,符合REACH和RoHS标准。

    4. 应用案例和使用建议


    典型应用场景:
    - 电信和数据通信系统中的电源分配
    - 工业控制系统中的设备供电
    - 铁路系统中的车载电源分配
    使用建议:
    - 使用推荐的输入保险丝以提高系统的安全性和稳定性。
    - 在高负载情况下考虑加装散热片以提高散热效果。
    - 配置输入滤波器以满足EN 55032标准,确保良好的电磁兼容性。

    5. 兼容性和支持


    - 兼容性:本系列产品与多种电压和电流需求的应用兼容。
    - 技术支持:Traco Power 提供详细的技术文档和支持服务,包括在线认证和安装指南。

    6. 常见问题与解决方案


    - Q: 如何调节输出电压?
    - A: 通过调整外部电阻来实现输出电压的 +10%/-20% 调节。

    - Q: 发生短路后如何恢复?
    - A: 短路保护电路支持自动恢复,只需移除短路源即可重新启动。
    - Q: 如何应对高温环境?
    - A: 可选配散热片以提高工作温度范围至85°C。

    7. 总结和推荐


    总结:
    TEP 100WIR 系列是一款高度可靠的直流-直流转换模块,具备宽输入电压范围、高效率和完善的保护机制。特别适合对空间和效率有严格要求的应用场合,如电信、工业控制和铁路系统。
    推荐:
    强烈推荐给需要高效、稳定和可靠电源解决方案的应用。对于严苛环境下的应用,建议配置散热片以充分利用其工作温度范围。

TEP 100-2412WIR参数

参数
散热方式 -
最大容性负载 -
输入电压最小值 8.5V
输出电压组数 1
开关频率 250KHz(Typ)
转换效率 90%
输入电压最大值 36V
输出电压 12V
类型 -
特性 Remote On/Off,OTP,OVP,SCP,UVLO
输出方式 Fixed
输出电流最大值 8.4A
输出总功率 100W
长*宽*高 61mm*57.9mm*12.7mm
通用封装 HALF-BRICK
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TEP 100-2412WIR厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEP 100-2412WIR数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEP 100-2412WIR TEP 100-2412WIR数据手册

TEP 100-2412WIR封装设计

查看详情并下载
Symbol
Footprint
3D Model
