TMDC 40-7215H

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMDC 40H系列, 80→ 160 v 直流输入, 24V 直流输出, 40W
供应商型号: TMDC 40-7215H
供应商: 国内现货
标准整包数: 1

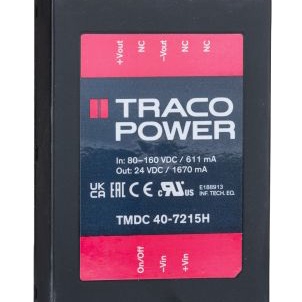

TRACO POWER DC-DC模块 TMDC 40-7215H

TMDC 40-7215H概述

    DC/DC Converter TMDC 40H Series 技术手册解析

    1. 产品简介


    TMDC 40H系列是一款专为工业应用设计的40瓦DC/DC转换器模块。它具有紧凑的封装,坚固的设计,广泛的工作电压范围以及出色的抗电磁干扰(EMC)能力。该系列产品适合用于需要高隔离电压、宽输入电压范围及高可靠性的严苛工业环境,如110VDC电池系统、自动化控制设备、通信设施等。

    2. 技术参数


    - 输入电压范围: 80-160 VDC(额定110VDC)
    - 输出电压范围:
    - 单输出: 5.1VDC, 12VDC, 15VDC, 24VDC, 48VDC
    - 双输出: ±12VDC, ±15VDC, ±24VDC
    - 效率:
    - 单输出型号最高可达89%
    - 双输出型号最高可达89%
    - 工作温度范围: -40°C至+75°C(无需降额)
    - 保护功能: 过载保护、欠压保护、短路保护
    - 绝缘隔离: 强化隔离,测试电压3000VAC
    - 认证: IEC/EN/UL 62368-1安全认证
    - 工作频率: 179 - 245 kHz (典型值210kHz)
    - 启动时间: 典型值30ms
    - 切换模式: 脉冲宽度调制(PWM)

    3. 产品特点和优势


    TMDC 40H系列的主要特点是其高效率和强化的隔离能力。该系列产品能够在极端温度下正常工作,并且具备出色的EMC特性。内置滤波器确保在传导和辐射发射方面符合EN 55032标准,这使其在严格要求的工业环境中表现出色。此外,它还提供全面的安全认证,确保产品适用于不同国家和地区的应用。

    4. 应用案例和使用建议


    TMDC 40H系列可应用于各种需要高隔离度和宽电压输入的应用场景,例如工业自动化控制系统、通信基站、电池供电设备等。为了保证最佳性能,在使用过程中应注意以下几点:
    - 在高负载情况下选择合适的外部保险丝。
    - 确保良好的散热条件,避免因过热导致的产品性能下降。
    - 使用推荐的连接线材(1.5mm²),以确保信号传输的稳定性。

    5. 兼容性和支持


    TMDC 40H系列可与多种设备兼容,特别是与DIN导轨安装套件结合使用时,可以方便地集成到现有系统中。Traco Power公司提供了详尽的技术支持文档和客户支持服务,确保用户能够充分利用该产品。

    6. 常见问题与解决方案


    - 问题: 需要额外的外部保险丝吗?
    - 解答: 需要根据具体应用场景评估,建议使用2500mA的保险丝。

    - 问题: 如何处理启动时的浪涌电流?
    - 解答: 内置的内部滤波器和保护电路会自动限制浪涌电流,但需确保外部线路具有足够的容量来承受这种瞬态冲击。

    7. 总结和推荐


    总结: TMDC 40H系列凭借其广泛的输入电压范围、高效的能量转换能力和卓越的电磁兼容性能,在工业级应用中表现出色。其坚固的设计和高度的安全认证使得它成为众多工业应用的理想选择。
    推荐: 推荐使用TMDC 40H系列,尤其是在需要宽输入电压范围和高隔离度的应用场合。对于希望获得高性能且可靠电源解决方案的用户,该产品无疑是一个理想的选择。

TMDC 40-7215H参数

参数
散热方式 -
输入电压最小值 80V~160V(DC)
特性 -
输出总功率 -
开关频率 -
输入电压最大值 160V
输出方式 -
类型 -
输出电压组数 1
转换效率 -
最大容性负载 -
输出电流最大值 1.67A
输出电压 24V
长*宽*高 112mm(长度)*63.8mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 盒装

TMDC 40-7215H厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMDC 40-7215H数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMDC 40-7215H TMDC 40-7215H数据手册

TMDC 40-7215H封装设计

查看详情并下载
Symbol
Footprint
3D Model
