首页  >  产品百科  >  TEL 8-2412

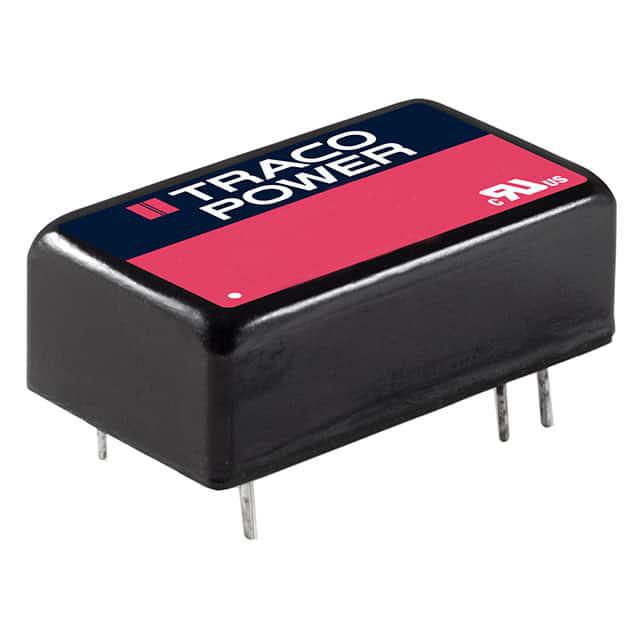

TEL 8-2412

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEL 8系列, 18 → 24 V 直流输入, 12V 直流输出, 8W
供应商型号: 1951-2921-ND
供应商: Digi-Key
标准整包数: 1

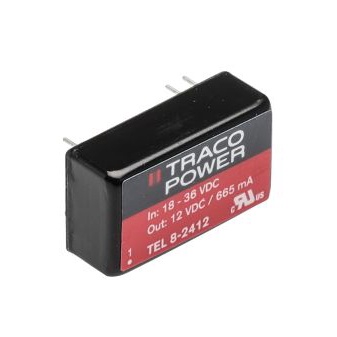

TRACO POWER DC-DC模块 TEL 8-2412

TEL 8-2412概述

    电子元器件产品技术手册:TEL 8 系列 DC/DC 转换器

    产品简介


    TEL 8系列是一款高集成度、紧凑型的8瓦DC/DC转换器,适用于各种对空间要求较高的应用场景。它采用DIP-16金属外壳封装,具有宽输入电压范围(2:1),输出完全可调节,并且内置短路保护和过载保护。此外,内置的EN 55032 Class A滤波器确保其符合传导辐射标准,适合在仪器仪表、信息技术和工业电子领域使用。

    技术参数


    - 输入电压范围:TEL 8-1210/11/13/15、TEL 8-2410/11/13/15、TEL 8-4810/11/13/15系列分别为3.3VDC、5.0VDC、9-18VDC、24VDC、36-75VDC。输入电流无负载时分别为10mA、10mA、8mA。
    - 输出电压与电流:例如,TEL 8-1212系列提供12VDC,最大输出电流为665mA,效率为84%。
    - 工作温度范围:-40°C至+80°C。
    - 输入保护:瞬态电压1秒最大值分别为25V、50V、100V。
    - 启动电压:分别为9VDC、18VDC、36VDC。
    - 过压关断:分别为8VDC、16VDC、34VDC。
    - 效率:典型效率可达86%。
    - 隔离电压:隔离测试电压1800Vpk,I/O隔离电压1500VDC。

    产品特点和优势


    - 紧凑设计:超小尺寸的DIP-16金属封装,非常适合空间受限的应用。
    - 高效率:高达86%的转换效率,使得在全负载下操作温度可达+70°C。
    - 全面保护:内置短路和过载保护机制,提升可靠性。
    - EMC兼容:符合EN 55032 Class A标准,降低电磁干扰影响。
    - 广泛的电压范围:输入电压范围广泛,覆盖多种应用场景。

    应用案例和使用建议


    - 应用案例:适用于仪器仪表、IT设备、工业自动化控制系统等。
    - 使用建议:根据不同的应用需求选择合适的型号,注意并入外部电容以增强抗扰能力,遵循正确的安装步骤以避免损害。

    兼容性和支持


    - 兼容性:TEL 8系列与市面上主流的电子系统和设备兼容,无需额外适配。
    - 支持与维护:厂商提供详细的认证文档和技术支持,可通过官网获取。

    常见问题与解决方案


    - Q:如何正确安装TEL 8系列?
    - A:遵循手册提供的安装指南,确保正确的引脚连接和散热措施。

    - Q:在哪些情况下需要加装外部电容?
    - A:当负载波动较大时,为了提高稳定性和抑制噪声,建议增加外部电容。

    总结和推荐


    总体而言,TEL 8系列DC/DC转换器以其紧凑设计、高效率、全面保护功能以及良好的EMC兼容性,在各种应用场景中表现出色。特别是在空间受限且对成本敏感的项目中,它能够提供优异的性价比。因此,强烈推荐在相关项目中使用这款产品。

TEL 8-2412参数

参数
开关频率 -
输出总功率 -
输出电压 12V
输出电流最大值 665mA
特性 SCP
类型 -
最大容性负载 -
输入电压最大值 36V
转换效率 85%
输入电压最小值 24V(DC)
输出方式 -
散热方式 -
输出电压组数 1
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEL 8-2412厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEL 8-2412数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEL 8-2412 TEL 8-2412数据手册

TEL 8-2412封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.18 ¥ 200.3918
10+ $ 22.2227 ¥ 184.1708
25+ $ 21.4893 ¥ 178.0927
50+ $ 20.9504 ¥ 173.6263
100+ $ 20.4251 ¥ 169.2729
250+ $ 19.7506 ¥ 163.6834
500+ $ 19.2553 ¥ 159.5782
库存: 29
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 200.39
