TMR 1-1215

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 1系列, 9 → 18 V 直流输入, 24V 直流输出, 1W
供应商型号: CSJ-ST40686348
供应商: 海外现货
标准整包数: 1

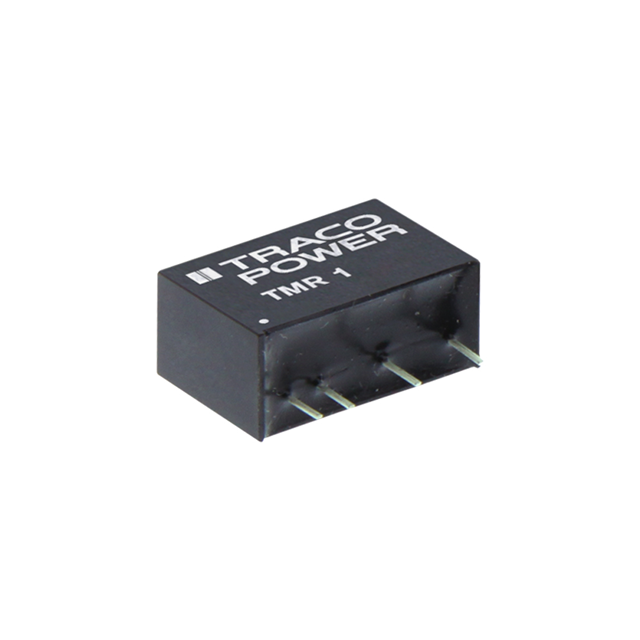

TRACO POWER DC-DC模块 TMR 1-1215

TMR 1-1215概述

    TMR 1 & TMR 1SM 系列 DC/DC 转换器:一款高效的电源解决方案

    产品简介


    TMR 1 和 TMR 1SM 系列是TRACO POWER推出的紧凑型隔离式直流-直流(DC/DC)转换器模块,输出电压经过调节,输入电压范围宽达2:1。这些转换器提供SIP(单列直插式封装)和SMD(表面贴装器件)两种封装形式,适用于通信设备、仪器仪表及工业电子等领域。

    技术参数


    TMR 1 & TMR 1SM系列产品的技术参数如下:
    | 型号 | 输入电压范围 | 输出电压 | 输出电流最大值 | 效率(SIP典型值) | 效率(SMD典型值) |
    |
    | TMR 1-0511 | 5.0 VDC | 5.0 V | 200 mA | 76% | 78% |
    | TMR 1-0512 | 12 VDC | 12 V | 83 mA | 77% | 79% |
    | TMR 1-0513 | 4.5 – 9.0 VDC | 15 V | 67 mA | 79% | 81% |
    | TMR 1-0515 | 5 VDC(标称值) | 24 V | 42 mA | 76% | - |
    | TMR 1-0522 | ±12 VDC | ±12 V | 42 mA | 77% | 79% |
    | TMR 1-0523 | ±15 VDC | ±15 V | 33 mA | 78% | 80% |
    | 型号 | 输入电压范围 | 输出电压 | 输出电流最大值 | 效率(SIP典型值) | 效率(SMD典型值) |
    |
    | TMR 1-1211 | 5.0 VDC | 5.0 V | 200 mA | 77% | 79% |
    | TMR 1-1212 | 12 VDC | 12 V | 83 mA | 77% | 79% |
    | TMR 1-1213 | 9.0 – 18 VDC | 15 V | 67 mA | 80% | 82% |
    | TMR 1-1215 | 12 VDC(标称值) | 24 V | 42 mA | 77% | - |
    | TMR 1-1222 | ±12 VDC | ±12 V | 42 mA | 79% | 81% |
    | TMR 1-1223 | ±15 VDC | ±15 V | 33 mA | 78% | 80% |
    | 型号 | 输入电压范围 | 输出电压 | 输出电流最大值 | 效率(SIP典型值) | 效率(SMD典型值) |
    |
    | TMR 1-2411 | 5.0 VDC | 5.0 V | 200 mA | 77% | 79% |
    | TMR 1-2412 | 12 VDC | 12 V | 83 mA | 80% | 82% |
    | TMR 1-2413 | 18 – 36 VDC | 15 V | 67 mA | 80% | 82% |
    | TMR 1-2415 | 24 VDC(标称值) | 24 V | 42 mA | 77% | - |
    | TMR 1-2422 | ±12 VDC | ±12 V | 42 mA | 80% | 82% |
    | TMR 1-2423 | ±15 VDC | ±15 V | 33 mA | 80% | 82% |
    | 型号 | 输入电压范围 | 输出电压 | 输出电流最大值 | 效率(SIP典型值) | 效率(SMD典型值) |
    |
    | TMR 1-4811 | 5.0 VDC | 5.0 V | 200 mA | 77% | 79% |
    | TMR 1-4812 | 12 VDC | 12 V | 83 mA | 78% | 80% |
    | TMR 1-4813 | 36 – 75 VDC | 15 V | 67 mA | 78% | 80% |
    | TMR 1-4815 | 48 VDC(标称值) | 24 V | 42 mA | 76% | - |
    | TMR 1-4822 | ±12 VDC | ±12 V | 42 mA | 79% | 81% |
    | TMR 1-4823 | ±15 VDC | ±15 V | 33 mA | 79% | 81% |

    产品特点和优势


    - 宽输入电压范围:具备2:1的输入电压范围,适用性强。
    - 紧凑设计:采用SIP-6或SMD封装,占用极小的电路板空间,非常适合空间受限的应用。
    - 高效率:最高可达82%的效率,适应-40°C到+85°C的工作温度范围。
    - 远程控制功能:SMD型号提供远程On/Off控制,便于集成于自动化系统中。
    - 保护功能:具备短路连续保护功能,确保安全可靠。
    - 长期可靠性:计算的MTBF(平均无故障时间)超过280万小时,具备3年产品质保。

    应用案例和使用建议


    这些转换器适用于多种工业设备,例如通信基础设施、仪器仪表及工厂自动化系统。建议在实际应用中结合具体负载条件和散热要求进行测试,以确保最佳性能。
    - 电信设备:确保选用符合相关标准的产品,如ANSI/UL Std No 60950-1和IEC 60950-1。
    - 医疗设备:确保转换器满足特定的EMC(电磁兼容性)标准,如EN 55022。

    兼容性和支持


    这些转换器可以与多种电路板和组件兼容,具体型号的详细兼容性请参考TRACO POWER官网。同时,TRACO POWER提供全面的技术支持和售后服务,包括详细的文档和培训资料,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - Q: 在低输入电压下,转换器无法启动?
    A: 检查输入电压是否达到启动阈值,通常为输入电压的90%左右。若仍无法解决,建议更换额定输入电压更低的型号。
    - Q: 遇到过载或短路情况,如何处理?
    A: 确认电路连接正确,检查是否有外部短路或负载过大导致的问题。转换器内置短路连续保护机制,可自动恢复。如果反复出现此类问题,建议使用具有更好保护特性的电源解决方案。

    总结和推荐


    TMR 1 & TMR 1SM 系列凭借其高效率、宽输入电压范围及优良的保护机制,在各种工业应用场景中表现出色。适合用于需要高效、稳定电

TMR 1-1215参数

参数
特性 OCP,SCP
散热方式 -
开关频率 -
类型 -
输出电压 24V
输入电压最大值 18V
输出电流最大值 42mA
输出方式 -
输出电压组数 1
输入电压最小值 9V
最大容性负载 -
转换效率 78%
输出总功率 1W
长*宽*高 17mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 1-1215厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 1-1215数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 1-1215 TMR 1-1215数据手册
