首页  >  产品百科  >  TMR 3-1221WI

TMR 3-1221WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 3WI系列, 4.5 18 V 直流输入, -5 V dc, 15V 直流输出, 3W
供应商型号: SG-TMR 3-1221WI
供应商: 国内现货
标准整包数: 10

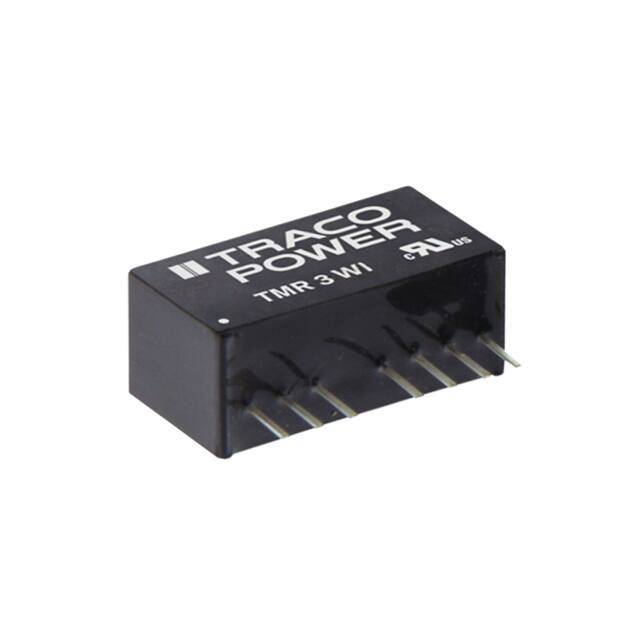

TRACO POWER DC-DC模块 TMR 3-1221WI

TMR 3-1221WI概述

    TMR 3WI 系列 DC/DC 转换器:高性能紧凑型电源解决方案

    产品简介


    TMR 3WI 系列是一款高性能、高密度的隔离式 3 瓦 DC/DC 转换器。该系列的特点是极宽的输入电压范围、高效的能量转换以及高可靠性。这些特性使其适用于多种应用场景,特别是在空间受限且需要稳定电源供应的便携式设备和仪器仪表中。

    技术参数


    - 输入电压范围: 4.5 – 75 VDC(4:1 宽输入范围)
    - 输出电压范围:
    - 3.3 VDC:最高 700 mA,效率 74%
    - 5 VDC:最高 600 mA,效率 78%
    - 12 VDC:最高 250 mA,效率 80%-82%
    - ±5 VDC:最高 ±300 mA,效率 80%
    - ±12 VDC:最高 ±125 mA,效率 80%-81%
    - ±15 VDC:最高 ±100 mA,效率 80%-81%
    - 温度范围: -40°C 到 +85°C
    - 尺寸: 21.8 x 9.2 mm(小封装设计)
    - 启动时间: 30 毫秒
    - 短路保护: 连续自动恢复
    - 纹波和噪声: 30 mVp-p 最大值

    产品特点和优势


    1. 最高功率密度: 采用单列直插式(SIP)封装,提供业界最高的功率密度。
    2. 宽输入范围: 支持 4:1 的宽输入电压范围,使得该产品适用于多种应用场景。
    3. 高效率: 在全负载条件下,部分型号的效率高达 82%,提高了能源利用效率。
    4. 出色的调节性能: 输出电压的精度高,线性调节和负载调节均表现出色。
    5. 远程启停控制: 通过远程控制,可以在无需物理接触的情况下控制电源启停,增加了灵活性。
    6. 高可靠性: 提供 3 年的产品保修期,展现了对产品质量的高度自信。

    应用案例和使用建议


    - 电池供电设备: 由于其紧凑的体积和高效率,该系列产品非常适合用于电池供电的手持设备。
    - 测量仪器: 稳定可靠的电源对于精确测量至关重要,这款转换器能够提供稳定的电源输出,减少测量误差。
    - 医疗设备: 在医疗设备中,电源的稳定性极为关键,TMR 3WI 系列转换器可以满足这一需求。
    使用建议:
    - 散热管理: 尽管该产品具有良好的温度适应性,但在高负载或高温环境下使用时仍需注意散热,以避免过热。
    - 外部滤波电容: 建议在某些应用中使用外部滤波电容来提高电源质量,特别是在存在强电磁干扰的环境中。

    兼容性和支持


    - 兼容性: 与多种标准接口兼容,易于集成到现有系统中。
    - 技术支持: TRACO POWER 提供详尽的技术文档和客户支持,确保用户可以轻松进行安装和调试。

    常见问题与解决方案


    - Q: 该产品的输入电流是多少?
    - A: 输入电流因输入电压不同而异。例如,在 12 VDC 输入下,最大电流为 340 mA(满载情况下)。
    - Q: 如何实现远程启停控制?
    - A: 通过在 ON/OFF 引脚施加一个适当的信号来实现远程启停控制。具体操作可参考产品手册。
    - Q: 该产品是否适用于极端环境?
    - A: 是的,该产品能够在 -40°C 到 +85°C 的温度范围内正常工作,适合各种恶劣环境。

    总结和推荐


    综上所述,TMR 3WI 系列 DC/DC 转换器以其高功率密度、宽输入范围、高效能和高可靠性成为市场上极具竞争力的产品。它特别适用于电池供电设备、测量仪器及医疗设备等应用场景。TRACO POWER 提供了详尽的技术支持和文档,帮助用户轻松进行安装和调试。因此,强烈推荐使用 TMR 3WI 系列 DC/DC 转换器来满足各种电源需求。

TMR 3-1221WI参数

参数
输出电流最大值 300mA,300mA
转换效率 -
输入电压最大值 18V
输出方式 -
特性 Remote On/Off,SCP
输入电压最小值 4.518V(DC)
输出电压 5V
类型 -
输出总功率 -
输出电压组数 2
最大容性负载 -
散热方式 -
开关频率 -
长*宽*高 21.8mm*9.2mm*11.1mm
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 3-1221WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 3-1221WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 3-1221WI TMR 3-1221WI数据手册

TMR 3-1221WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 21.64 ¥ 180.694
100+ $ 18.45 ¥ 154.0575
500+ $ 16.78 ¥ 140.113
1000+ $ 13.88 ¥ 115.898
库存: 48
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1806.94
直接购买
加入购物车
