首页  >  产品百科  >  THN 15-2421WI

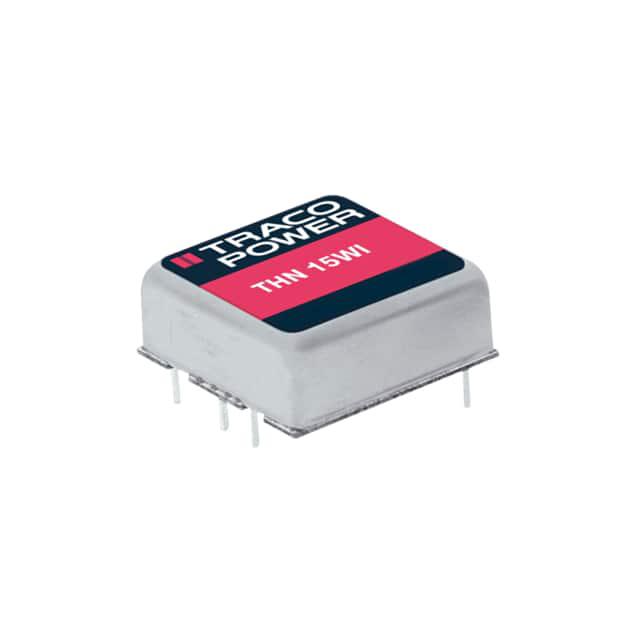

THN 15-2421WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: Remote On/Off,OVP,SCP,UVLO 400KHz(Typ) 85% 15W 1.5A,1.5A 5V 2 36V 18V Fixed 通孔安装
供应商型号: SG-THN 15-2421WI
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 THN 15-2421WI

THN 15-2421WI概述

    # THN 15WI Series DC/DC Converters 技术手册概述

    产品简介


    THN 15WI 系列是Traco Power公司推出的最新一代高性能DC/DC转换器模块。该系列提供15瓦功率输出,采用封装屏蔽金属外壳,具有超紧凑尺寸:1.0英寸×1.0英寸×0.4英寸,仅占用PCB板空间的50%。其具备超宽输入电压范围(9-36VDC 或 18-75VDC),高效率可达87%,并具有高绝缘电压(1500 VDC)。此外,THN 15WI还具备远程启停控制、温度适应范围(-40°C 至 +85°C)和三年产品保修期,使其成为电池供电设备、移动仪器仪表、通信及工业电子设备中分布式电源架构的理想选择。

    技术参数


    - 输入电压范围:9-36VDC 或 18-75VDC
    - 输出电压:3.3VDC, 5.0VDC, 12VDC, 15VDC, 24VDC
    - 输出电流:3'000mA, 1'300mA, 1'000mA, 625mA, 315mA
    - 效率:最高达91%
    - 工作温度范围:-40°C 至 +85°C
    - 隔离电压:1500 VDC
    - 远程启停控制:支持
    - 表面贴装技术:SMD

    产品特点和优势


    - 最小封装:仅为1.0" × 1.0" × 0.4",节省了大量PCB空间。
    - 高效率:最高可达87%,有助于延长设备的使用寿命。
    - 超宽输入电压范围:使得THN 15WI能够适应多种不同的供电环境。
    - 高可靠性:计算得出的MTBF(平均故障间隔时间)超过140万小时,符合MIL-HDBK-217F标准。
    - 全面的保护功能:过电压、过载、短路等多重保护机制确保了长期稳定的运行。

    应用案例和使用建议


    THN 15WI系列广泛应用于电池供电设备、移动仪器仪表和分布式电源系统中。对于需要高密度电源转换的应用场合,如通信基站、便携式医疗设备、测试测量设备等,THN 15WI都是理想选择。在使用过程中,建议根据具体应用需求选择合适的输出电压和电流等级,同时注意散热设计以保证长期稳定运行。
    使用建议:
    1. 散热设计:由于THN 15WI的工作温度范围较广,特别是在高温环境下,建议加装散热片以避免因过热导致的性能下降。
    2. 滤波电容配置:为了符合EN 55032标准,建议参考Traco Power提供的滤波建议进行配置。

    兼容性和支持


    THN 15WI系列与多种电子元器件和其他设备兼容。Traco Power公司为用户提供详尽的技术文档、应用笔记和支持服务。若需获取最新的技术支持和文档,可访问官方网站www.tracopower.com。

    常见问题与解决方案


    - 问题1:设备在低温环境下无法启动
    - 解决方案:检查输入电压是否低于最低启动电压(9VDC/18VDC),若未满足要求,调整电源设置或更换更高电压的电源适配器。

    - 问题2:输出电压不稳定
    - 解决方案:检查负载是否过重或电路连接是否松动。若问题依然存在,可能需要更换电容或其他外部元件。

    总结和推荐


    综上所述,THN 15WI系列凭借其高效、高集成度、宽输入电压范围以及广泛的适用性,在众多DC/DC转换器中脱颖而出。其高可靠性、完善的保护机制以及对恶劣环境的良好适应能力,使其成为各类高密度电源转换应用的理想选择。强烈推荐给追求高性能和可靠性的客户。

THN 15-2421WI参数

参数
特性 Remote On/Off,OVP,SCP,UVLO
最大容性负载 -
输出电压组数 2
输出方式 Fixed
输入电压最小值 18V
开关频率 400KHz(Typ)
输出总功率 15W
散热方式 -
输入电压最大值 36V
输出电压 5V
转换效率 85%
类型 -
输出电流最大值 1.5A,1.5A
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

THN 15-2421WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THN 15-2421WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THN 15-2421WI THN 15-2421WI数据手册

THN 15-2421WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 42.5 ¥ 354.875
50+ $ 37.25 ¥ 311.0375
100+ $ 34.1 ¥ 284.735
500+ $ 31.47 ¥ 262.7745
库存: 465
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 3548.75
