首页  >  产品百科  >  TMR 3-1223WIE

TMR 3-1223WIE

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 3WIE系列, 4.5 → 18 V 直流输入, ±15V 直流输出, 3W
供应商型号: SG-TMR 3-1223WIE
供应商: 国内现货
标准整包数: 10

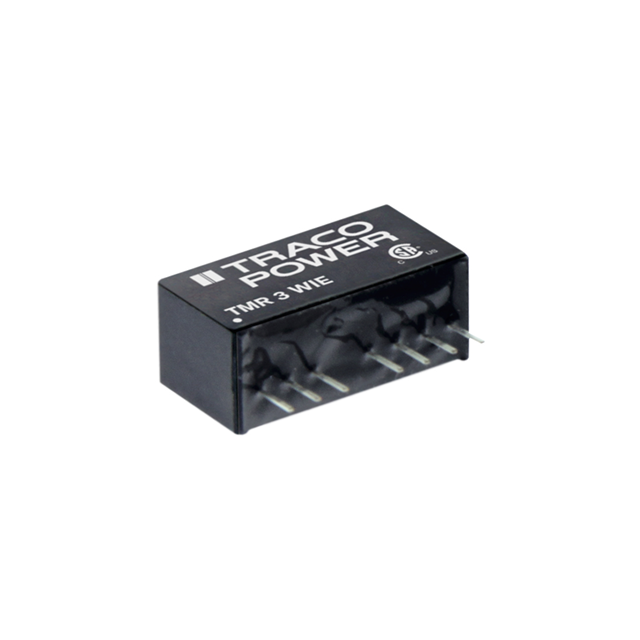

TRACO POWER DC-DC模块 TMR 3-1223WIE

TMR 3-1223WIE概述


    产品简介


    TMR 3WIE系列是TRACO POWER推出的一系列隔离式3瓦直流-直流转换器模块。这些模块提供宽输入电压范围(4:1),并具有稳定的输出电压,适用于多种应用场合。主要功能包括紧凑型SIP-8封装、成本优化设计和远程开启/关闭控制等。此系列转换器广泛应用于通信设备、仪器仪表和工业电子产品等领域。

    技术参数


    输入规格
    - 输入电流(空载)
    - 12V型号:60mA(典型值)
    - 24V型号:25mA(典型值)
    - 48V型号:15mA(典型值)

    - 浪涌电压(最大1000ms)
    - 12V型号:25V
    - 24V型号:50V
    - 48V型号:100V

    - 启动电压/欠压锁定
    - 12V型号:4.5VDC / 4VDC或更低
    - 24V型号:9VDC / 8VDC或更低
    - 48V型号:18VDC / 16VDC或更低
    输出规格
    - 电压设定精度
    - 单输出型号:±1%(最大)
    - 双输出型号:±2%(平衡负载)

    - 调节
    - 输入变化:Vin最小到Vin最大 0.5%(最大)
    - 负载变化:25%-100% 1.0%(最大)
    - 最小负载
    - 额定最大负载的25%
    - 温度系数
    - 0.02%/K
    - 纹波和噪声(20MHz带宽)
    - 75mVp-p(最大)
    - 瞬态响应设置时间(25%负载步进变化)
    - 500μs(最大)
    其他规格
    - 长短期温度范围
    - 操作:-40°C至+85°C(高于+70°C降额使用)
    - 壳体温度:+105°C(最大)
    - 存储:-55°C至+125°C
    - 湿度(非冷凝):相对湿度最大95%
    - 可靠性
    - 平均无故障时间(MTBF) > 800,000小时(在+25°C,地面温和条件下)
    - 隔离电压
    - 输入/输出:1500VDC(60秒)

    产品特点和优势


    1. 宽输入电压范围(4:1):提高了适应性,确保在不同电源环境下稳定工作。
    2. 紧凑型SIP-8塑料封装:节省空间,便于集成。
    3. 成本优化设计:提高了性价比,适合大规模应用。
    4. 高效率:在-40°C至+85°C范围内工作,效率高达81%,保证了较长的使用寿命。
    5. 远程开启/关闭控制:便于远程管理和操作。
    6. 连续短路保护:防止设备损坏。
    7. 长时间保修:提供3年产品保修,增强用户信心。

    应用案例和使用建议


    应用案例
    - 通信设备:在路由器、交换机等设备中作为电源模块使用。
    - 仪器仪表:用于实验室测试仪器,如信号发生器、示波器等。
    - 工业电子产品:应用于自动化控制系统中的各种传感器和执行器。
    使用建议
    - 负载管理:确保最低负载为额定最大负载的25%,以避免输出纹波增大。
    - 散热设计:考虑到壳体温度最高为+105°C,需做好散热设计,特别是高温环境下使用时。

    兼容性和支持


    - 兼容性:该系列产品与其他标准电子元器件和设备具有良好的兼容性。
    - 支持与维护:提供3年的产品保修期,并可通过官方网站获取详细的技术文档和支持服务。

    常见问题与解决方案


    1. 问题:启动电压低于规定范围。
    - 解决方案:检查电源线连接情况,确保输入电压达到最低要求。如果持续出现问题,可更换合适的输入电源。
    2. 问题:输出电压不稳定。
    - 解决方案:确认负载变化范围在25%-100%内,并确保负载均衡。若问题依然存在,建议检查电路连接是否正确。
    3. 问题:转换效率低。
    - 解决方案:检查工作温度是否超出规定的范围,进行相应的降温处理。同时,可以查看是否有其他外接组件影响性能。

    总结和推荐


    TMR 3WIE系列是一款优秀的直流-直流转换器模块,凭借其宽输入电压范围、高效能、紧凑设计等特点,适用于各种通信、仪器仪表及工业电子产品中。其长期保修和服务支持也使得这款产品在市场上具有较强的竞争力。推荐在需要高效率、稳定性好的应用场景中使用该产品。

TMR 3-1223WIE参数

参数
最大容性负载 -
输出总功率 -
输出电流最大值 100mA,100mA
开关频率 -
输出电压组数 2
转换效率 80%
类型 -
特性 Remote On/Off,SCP
输出电压 15V
输入电压最大值 18V
散热方式 -
输出方式 -
输入电压最小值 4.5V~18V(DC)
长*宽*高 21.8mm(长度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 3-1223WIE厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 3-1223WIE数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 3-1223WIE TMR 3-1223WIE数据手册

TMR 3-1223WIE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 15.59 ¥ 130.1765
100+ $ 13.08 ¥ 109.218
500+ $ 12.29 ¥ 102.6215
1000+ $ 10.9 ¥ 91.015
库存: 85
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1301.76
