THM 30-1212

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THM 30系列, 9 → 18 V 直流输入, 12V 直流输出, 30W
供应商型号: 495-THM30-1212
供应商: Mouser
标准整包数: 1

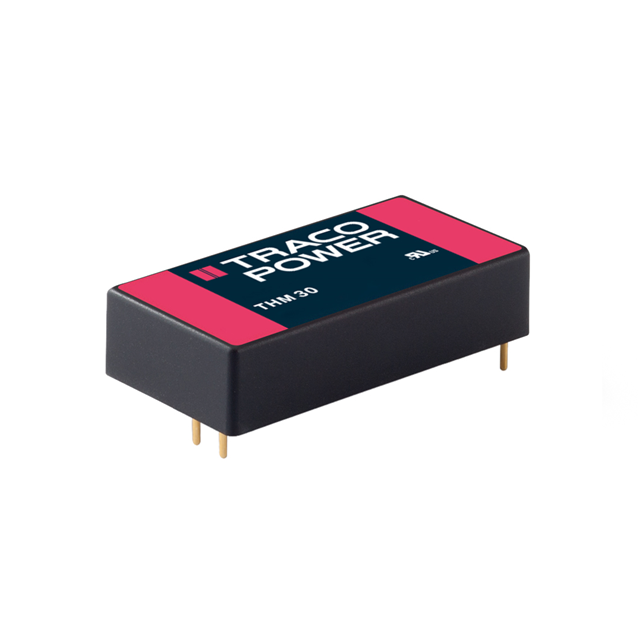

TRACO POWER DC-DC模块 THM 30-1212

THM 30-1212概述

    DC/DC Medical Converter THM 30 Series 技术手册

    产品简介


    THM 30 系列是一款专为医疗设备设计的 30 瓦直流-直流转换器,提供紧凑的 2 x 1 英寸塑料封装。该系列产品符合多项国际标准,如 IEC/EN/ES 60601-1 第三版和 IEC 62368-1,确保在各种严苛环境下可靠运行。THM 30 系列适用于多种需求严格的领域,如医疗设备、运输、控制与测量以及IGBT驱动器等。

    技术参数


    - 输入电压范围:9-18 VDC(12 VDC 额定值),18-36 VDC(24 VDC 额定值),36-75 VDC(48 VDC 额定值)
    - 输出电压范围:单输出 5 VDC 至 24 VDC,双输出 ±5 VDC 至 ±15 VDC
    - 效率:最高可达 91%
    - 工作温度范围:-40°C 到 +80°C
    - 泄漏电流:<2.5 µA
    - 认证标准:IEC/EN/ES 60601-1 第三版,符合 2 x MOPP 要求;IEC 62368-1,UL 62368-1,EN 60601-1,IEC 60601-1
    - 过压保护:125% 额定输出电压

    产品特点和优势


    THM 30 系列的最大优势在于其卓越的隔离系统,提供了 5000 VAC 的隔离电压和低于 2.5 µA 的泄漏电流。此外,其设计和生产均符合 ISO 13485 质量管理体系标准。这些特点使其不仅在医疗设备中表现出色,还适用于运输、控制与测量以及 IGBT 驱动器等领域。其高效能和高可靠性使其在市场上具有很强的竞争优势。

    应用案例和使用建议


    THM 30 系列广泛应用于医疗设备中,特别是在需要高度隔离和低泄漏电流的应用场景。例如,在医疗监护仪和诊断设备中,THM 30 系列可以确保设备的稳定性和安全性。为了获得最佳性能,建议遵循技术手册中的详细指南,尤其是在安装和调试过程中。具体来说,需要确保输入电源的稳定性和合适的滤波措施,以减少噪声干扰。对于医疗设备的应用,应注意符合相关的安全标准和认证要求。

    兼容性和支持


    THM 30 系列与多种电子元器件和设备兼容。其远程控制功能可以根据需求选配,并且可以通过软件进行远程监控。厂商提供详细的技术文档和支持,包括维修和升级服务。详细的兼容性信息可以在厂商官网查阅。

    常见问题与解决方案


    - 问题:输入电压超出正常范围时,设备可能无法正常启动。
    - 解决方法:检查并调整输入电压,确保在规定的范围内。
    - 问题:输出电压不稳定。
    - 解决方法:检查连接线和接地情况,确保输出端无负载过载。
    - 问题:设备启动时间过长。
    - 解决方法:确保供电系统稳定,必要时增加外部滤波装置。

    总结和推荐


    THM 30 系列作为一款高性能的医疗级直流-直流转换器,以其出色的隔离性能、低泄漏电流和高效能脱颖而出。它广泛适用于医疗设备和其他需求严格的工业场合。鉴于其在可靠性和安全方面的优势,强烈推荐用于医疗领域的设备中。

THM 30-1212参数

参数
开关频率 285KHz
类型 -
输入电压最大值 18V
最大容性负载 -
散热方式 -
输出电流最大值 2.5A
输出总功率 30W
特性 OCP,OTP,OVP,SCP
输出电压组数 1
输出电压 12V
输入电压最小值 9V
输出方式 Fixed
转换效率 88.5%
长*宽*高 50.8mm*25.4mm*10.2mm
通用封装 DIP-5
安装方式 通孔安装
零件状态 在售
包装方式 管装

THM 30-1212厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THM 30-1212数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THM 30-1212 THM 30-1212数据手册

THM 30-1212封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 89.936 ¥ 759.9592
10+ $ 82.5444 ¥ 697.5002
20+ $ 77.6055 ¥ 655.7665
50+ $ 74.592 ¥ 630.3024
100+ $ 73.2585 ¥ 619.0343
库存: 178
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 759.95
直接购买
加入购物车
