首页  >  产品百科  >  THL 10-4811WI

THL 10-4811WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THL 10WI系列, 18 → 75 V 直流输入, 5V 直流输出, 10W
供应商型号: SG-THL 10-4811WI
供应商: 国内现货
标准整包数: 10

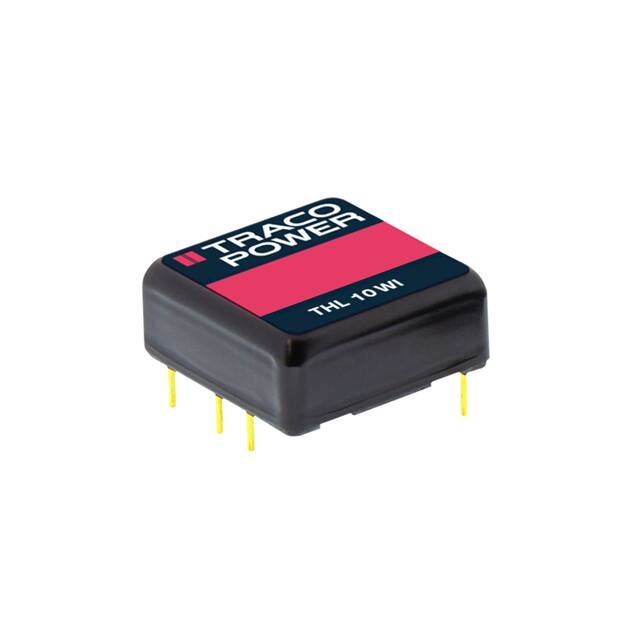

TRACO POWER DC-DC模块 THL 10-4811WI

THL 10-4811WI概述

    THL 10WI Series DC/DC Converter: A Comprehensive Overview

    1. 产品简介


    THL 10WI系列是专为广泛应用而设计的通用10瓦直流到直流转换器,采用紧凑型1" x 1"外壳封装。这些转换器具有多种输入电压范围(4:1超宽),远程开关控制功能,隔离基板,以及工业标准针脚布局。它们适用于各种环境,如仪表、通信和工业电子中的分布式电源架构。

    2. 技术参数


    THL 10WI系列的技术参数如下:
    - 输入电压范围:3.3 VDC - 36 VDC / 48 VDC - 75 VDC
    - 输出电压:3.3 VDC, 5.1 VDC, 12 VDC, ±5.0 VDC, ±12 VDC, ±15 VDC
    - 最大输出电流:2200 mA / 1000 mA / 830 mA / 410 mA
    - 效率:84% - 87%
    - 隔离电压:1500 VDC
    - I/O绝缘电阻:>1000 MΩ
    - 纹波噪声:60 mVp-p(20 MHz带宽)
    - 温度系数:±0.02 %/K
    - 瞬态响应时间:300 μs(25%负载变化)
    - 工作温度范围:无散热器时为-40°C至+75°C(降额使用),有散热器时为-40°C至+85°C(降额使用)

    3. 产品特点和优势


    THL 10WI系列具有以下几个显著的特点和优势:
    - 紧凑设计:仅需1" x 1"空间,适用于空间受限的应用。
    - 广泛的输入电压范围:4:1的输入电压范围(24V和48V型号),便于集成到不同电压级别的系统中。
    - 远程控制功能:可通过外部信号进行开启/关闭控制,提升系统的灵活性。
    - 高效率和稳定性:高达87%的转换效率,以及严格的输出电压精度(±2%)。
    - 保护功能齐全:具备短路保护、过压保护和输出电流限制功能,确保稳定运行。

    4. 应用案例和使用建议


    THL 10WI系列被广泛应用于多个领域,如仪表设备、通信设备和工业自动化设备。例如,在分布式电源系统中,这些转换器可以为多个子系统提供独立且稳定的电源供应。
    使用建议:
    - 在极端环境下(如高温)使用时,务必考虑散热器的应用以保证正常运行。
    - 当需要连接大量电容负载时,应根据具体输出电压选择合适的电容值,以避免影响转换器的性能。

    5. 兼容性和支持


    THL 10WI系列采用了行业标准的针脚布局,这使得它易于与其他电子元件和设备进行兼容。此外,Traco Power还提供了三年的产品保修期,确保用户获得可靠的支持和服务。对于大规模订单,可以选择预先安装散热器的版本,只需联系工厂即可获取报价。

    6. 常见问题与解决方案


    - 问题1:在低温环境下启动困难。
    - 解决方案:检查并调整输入电压,确保启动电压高于指定的最低值(24V型号为9V,48V型号为18V)。

    - 问题2:输出电压不稳定。
    - 解决方案:检查负载是否处于规定的范围内,同时确认输入电压是否稳定。如果仍然存在波动,可尝试调整输入滤波器。

    7. 总结和推荐


    综上所述,THL 10WI系列作为一款高性能的DC/DC转换器,其紧凑的设计、高效率和广泛的应用范围使其成为众多设备的理想选择。无论是从技术规格还是成本效益角度来看,该产品均表现出色。因此,强烈推荐在需要高效、可靠的电源转换解决方案的应用场合中使用THL 10WI系列。

THL 10-4811WI参数

参数
输入电压最大值 75V
输出电压 5.1V
特性 Remote On/Off,SCP
输入电压最小值 48V(DC)
输出方式 -
最大容性负载 -
散热方式 -
输出电流最大值 2A
输出总功率 -
开关频率 -
转换效率 84%
输出电压组数 1
类型 -
长*宽*高 25.4mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

THL 10-4811WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THL 10-4811WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THL 10-4811WI THL 10-4811WI数据手册

THL 10-4811WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 31 ¥ 258.85
50+ $ 26.64 ¥ 222.444
100+ $ 25.44 ¥ 212.424
500+ $ 23.67 ¥ 197.6445
库存: 24
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 2588.5
