TEN 60-4815N

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 60N系列, 36 → 75 V 直流输入, 24V 直流输出, 60W
供应商型号: SG-TEN 60-4815N
供应商: 国内现货
标准整包数: 10

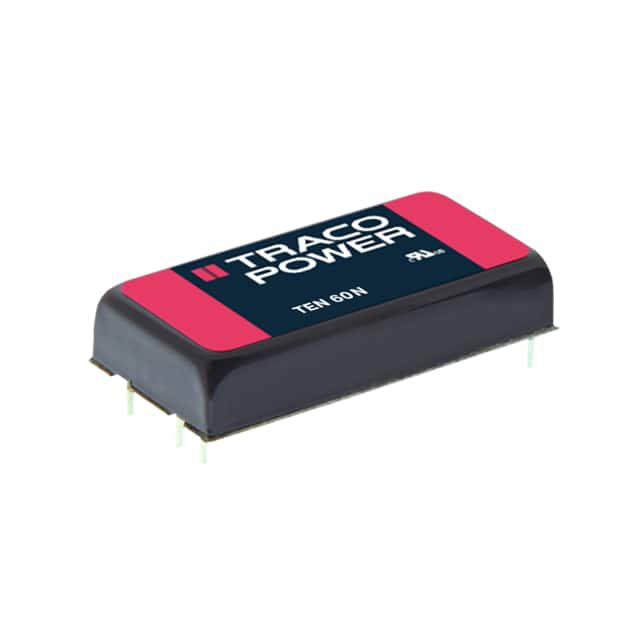

TRACO POWER DC-DC模块 TEN 60-4815N

TEN 60-4815N概述

    # 高性能60瓦DC/DC转换器:TEN 60N系列技术概述

    产品简介


    TEN 60N系列是高性能60瓦DC/DC转换器模块的家族产品,具备宽输入电压范围(9-18 VDC、18-36 VDC、36-75 VDC),采用标准工业封装,尺寸为2" x 1"的金属外壳,具有良好的屏蔽效果。这些转换器特别适用于无线网络、电信/数据通信、工业控制系统及测量设备等领域。它们的标准特性包括远程启停控制、过压保护、欠压锁定和短路保护。

    技术参数


    TEN 60N系列的关键技术参数如下:
    - 输入电压范围:9-18 VDC、18-36 VDC、36-75 VDC
    - 输出电压和电流:见下表
    - 效率:最高可达92%
    - 工作温度范围:-40°C至+85°C
    - 启动电压:12V型号<9.0 VDC;24V型号<18 VDC;48V型号<36 VDC
    - 浪涌电压:1秒内12V型号≤25 V,24V型号≤50 V,48V型号≤100 V
    - 电磁兼容性:符合EN55022 Class A,EN61000-4-2 ESD测试,符合标准要求
    - 瞬态响应:典型值250微秒
    - 最大负载电容:根据不同的输出电压而变化
    - 隔离电压:输入/输出间1500 VDC
    - 切换频率:250 kHz
    | 型号 | 输入电压范围 | 输出电压 | 最大输出电流 | 效率 |

    | TEN 60-1211N | 5.0 VDC | 12 VDC | 12000 mA | 90.5% |
    | TEN 60-1212N | 12 VDC | 5000 mA | 90.5% |
    | TEN 60-1213N | 9-18 VDC | 15 VDC | 4000 mA | 91.5% |
    | TEN 60-1215N | 24 VDC | 2500 mA | 91.5% |
    | TEN 60-1222N | 12 VDC | ±12 VDC | ±2500 mA | 90% |
    | TEN 60-1223N | 12 VDC | ±15 VDC | ±2000 mA | 90% |
    | TEN 60-1225N | 12 VDC | ±24 VDC | ±1250 mA | 91% |

    产品特点和优势


    - 高效率:高达92%,适用于低功耗设计。
    - 宽输入电压范围:涵盖多个常见电源电压,适合不同应用场景。
    - 无最小负载要求:提高了灵活性和适用范围。
    - 坚固耐用:可在极端环境下稳定运行(-40°C至+85°C)。
    - 可靠保护机制:包括过压、欠压、短路等多种保护措施。
    - RoHS合规:环保设计,无铅,符合国际标准。

    应用案例和使用建议


    - 电信设备:电信基站中的电源模块,可承受广泛的电压波动。
    - 工业控制系统:工厂自动化系统中的关键电源部分,需保持稳定输出。
    - 医疗设备:便携式医疗设备需要轻便且高效的电源解决方案。
    使用建议:
    - 确保正确安装散热片以防止过热。
    - 使用指定的外部电容器以确保EMI性能。
    - 调整输出电压时,请参考手册详细步骤。

    兼容性和支持


    - 兼容性:与其他标准组件兼容,便于集成到现有系统中。
    - 技术支持:Traco Power提供详尽的技术文档和客户支持,包括用户指南和故障排除手册。

    常见问题与解决方案


    - 问题:如何调整输出电压?
    - 解答:参考手册中的调整步骤,通过调整端子上的电阻来实现。
    - 问题:发生短路后,如何恢复?
    - 解答:设备内置自动恢复功能,当短路消除后,设备将自动恢复正常运行。
    - 问题:温度超过限制会怎样?
    - 解答:超过115°C时,设备会触发过温保护,停止工作直至温度下降。

    总结和推荐


    TEN 60N系列以其高效率、宽输入电压范围和多样的输出选择,成为电池供电系统的理想选择。其出色的性能和丰富的保护机制使其非常适合工业应用。尽管价格略高,但考虑到其稳定性和可靠性,强烈推荐使用该系列产品。对于任何需要高效、紧凑和可靠的电源解决方案的应用场景,TEN 60N系列都是一个值得信赖的选择。

TEN 60-4815N参数

参数
输入电压最大值 75V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压组数 1
输出总功率 -
输出电压 24V
输入电压最小值 48V(DC)
转换效率 92%
最大容性负载 -
散热方式 -
输出方式 -
输出电流最大值 2.5A
类型 -
开关频率 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 60-4815N厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 60-4815N数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 60-4815N TEN 60-4815N数据手册

TEN 60-4815N封装设计

查看详情并下载
Symbol
Footprint
3D Model
