TEN 5-2413

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, 18 → 36 V 直流输入, 15V 直流输出, 6W
供应商型号: SG-TEN 5-2413
供应商: 国内现货
标准整包数: 10

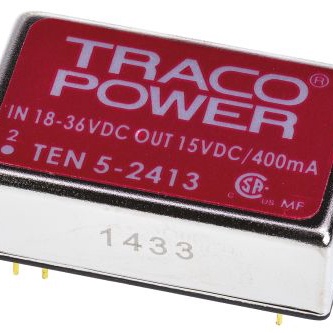

TRACO POWER DC-DC模块 TEN 5-2413

TEN 5-2413概述

    # TEN 5 Series 6 Watt DC/DC Converter

    产品简介


    TEN 5 Series 是由 TRACO POWER 生产的一系列高可靠性、高效率的DC/DC转换模块。该系列产品具有宽输入电压范围(2:1),适用于多种电子设备,尤其是在通讯、移动电池供电设备和工业系统中。采用先进的表面贴装技术(SMD)设计,确保产品的长期稳定运行和成本效益比。

    技术参数


    TEN 5 Series 转换器的主要技术规格如下:
    - 输入电压范围:3.3 VDC - 75 VDC
    - 输出电压:可选3.3V, 5V, 12V, ±5V, ±12V, ±15V
    - 最大输出电流:最高可达1200mA
    - 效率:最高可达86%
    - 工作温度范围:-40°C 至 +85°C
    - 隔离电压:1500 VDC
    - 输入滤波器:符合EN 55022标准,Class A及FCC Level A要求
    - 温升系数:+90°C
    - 启动时间:10ms(对于电源开启和远程开启)
    - 反向电压保护:最大1.0A
    - 安全认证:UL 60950-1, IEC/EN 60950-1

    产品特点和优势


    TEN 5 Series 具有多项显著特点和优势,使其成为市场上极具竞争力的产品:
    - 宽输入电压范围:满足多种设备的电源需求。
    - 高效能:高达86%的工作效率。
    - 高可靠性:平均无故障时间(MTBF)超过1百万小时。
    - 坚固的设计:金属屏蔽外壳,适合各种恶劣环境的应用。
    - 短路保护:具备瞬时和长时间短路保护功能,确保系统的安全运行。
    - 低噪音:通过严格的噪声测试,确保信号传输质量。
    - 高标准认证:符合EN 55022标准,Class A及FCC Level A要求,提供可靠的EMC性能。

    应用案例和使用建议


    应用案例
    TEN 5 Series 适合用于各类工业设备、通信系统和便携式电池供电设备中。例如,在无线通讯基站中作为备用电源,在无人机、笔记本电脑等便携设备中作为主要供电源。
    使用建议
    1. 在高负载条件下,建议增加适当的散热措施,以避免过热现象。
    2. 确保输入电压不超过规格上限,防止损坏内部电路。
    3. 保持输出负载不低于最小值(一般为额定最大电流的5%),以避免过度波动和不必要的损耗。
    4. 在安装过程中,确保正确接线,防止错误接线导致损坏。

    兼容性和支持


    TEN 5 Series 具有良好的兼容性,能够与现有的大多数电子系统和设备无缝集成。TRACO POWER公司提供全面的技术支持和3年产品质量保证,确保客户在使用过程中得到充分保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内,确保所有连接正确并牢固 |
    | 设备过热 | 增加散热装置,如散热片或风扇,以增强散热效果 |
    | 输出电流不足 | 检查负载是否超出了规定的最大电流 |

    总结和推荐


    TEN 5 Series 是一款在高效率、高可靠性和多功能方面表现出色的DC/DC转换器。其宽输入电压范围、高效的能源利用和严格的环境适应性,使其成为市场上非常受欢迎的选择。考虑到其高性价比和可靠的质量,强烈推荐给需要高性能电源解决方案的专业人士。如果您正在寻找一个能够在严苛环境下稳定工作的电源解决方案,那么TEN 5 Series将是一个明智的选择。

TEN 5-2413参数

参数
输出电压组数 1
类型 -
输出电压 15V
输入电压最小值 24V(DC)
输出方式 -
输出总功率 -
输出电流最大值 400mA
开关频率 -
输入电压最大值 36V
散热方式 -
最大容性负载 -
转换效率 86%
特性 SCP
长*宽*高 32mm(长度)*20mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

TEN 5-2413厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 5-2413数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 5-2413 TEN 5-2413数据手册

TEN 5-2413封装设计

查看详情并下载
Symbol
Footprint
3D Model
