首页  >  产品百科  >  THL 3-4823WI

THL 3-4823WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: Remote On/Off,SCP 100mA,100mA 15V 2 75V 通孔安装
供应商型号: SG-THL 3-4823WI
供应商: 国内现货
标准整包数: 10

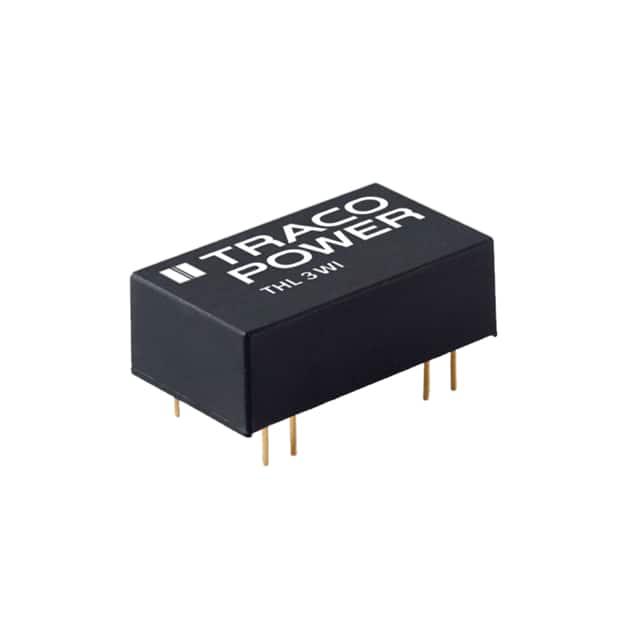

TRACO POWER DC-DC模块 THL 3-4823WI

THL 3-4823WI概述

    # DC/DC Converter THL 3WI(SM) 系列技术手册

    1. 产品简介


    THL 3WI(SM)系列是TRACO POWER公司推出的一款紧凑型3瓦直流-直流转换器。它采用4:1宽输入电压范围设计,可广泛应用于数据通信、电信、仪器仪表和工业电子等领域。本系列转换器提供SMD(表面贴装)和DIP(双列直插)两种封装形式,满足不同应用场景的需求。

    2. 技术参数


    输入规格
    - 额定输入电压:24 VDC 或 48 VDC
    - 输入电流(空载):
    - 24 VDC模型:30 mA(典型值)
    - 48 VDC模型:20 mA(典型值)
    - 输入电流(满载):
    - 24 VDC;3.3 VDC模型:110 mA(典型值)
    - 24 VDC其他模型:160 mA(典型值)
    - 48 VDC;3.3 VDC模型:55 mA(典型值)
    - 48 VDC其他模型:80 mA(典型值)
    - 冲击电压(1秒最大):
    - 24 VDC模型:50 V(最大值)
    - 48 VDC模型:100 V(最大值)
    - 连续传导干扰:符合EN 55022标准A级,无需外部组件
    输出规格
    - 输出电压:3.3 VDC至±15 VDC
    - 最大输出电流:125 mA至600 mA
    - 转换效率:75%至80%
    - 电压设置精度:±2%最大
    - 输入变动时调节精度:1.0%最大
    - 负载变动时调节精度:1.0%最大
    - 最小负载:额定最大电流的15%(负载较低时操作安全,但输出纹波会增加)
    其他规格
    - 工作温度范围:-40°C至+85°C
    - 储存温度范围:-40°C至+125°C
    - 外壳温度最大值:+105°C
    - 安全隔离电压:1500 VDC(60秒)
    - 绝缘电阻(500 VDC):>1 GOhm
    - 爬电距离:2.54 mm
    - 产品保修期:3年

    3. 产品特点和优势


    THL 3WI(SM)系列具有以下独特功能和优势:
    - 紧凑设计:SMD和DIP封装,适用于多种应用场合。
    - 超宽输入电压范围:4:1宽输入电压范围,适应不同电源条件。
    - 完全调节输出:保证输出电压的稳定性。
    - 高隔离度:输入输出间隔离1500 VDC,确保电气安全。
    - 短路保护和远程启停控制:有效保护设备,方便远程管理。
    - 内置滤波器:符合EN 55022标准,无需外部组件。
    - 高可靠性:计算出的MTBF大于300,000小时,满足长期稳定运行需求。
    - RoHS和REACH合规:环保材料和生产流程,符合国际环保标准。

    4. 应用案例和使用建议


    应用案例
    THL 3WI(SM)系列适合用于数据通信、电信设备、仪器仪表和工业电子设备。这些设备通常需要稳定可靠的电源供应,THL 3WI(SM)系列能够很好地满足这一需求。
    使用建议
    1. 选择合适的输入电压:根据设备的实际输入电压选择合适的24 VDC或48 VDC模型。
    2. 考虑散热:尽管转换器的工作温度范围很广,但在高负载条件下仍需注意散热,以防止过热。
    3. 合理设计负载:确保最小负载不低于额定最大电流的15%,以避免输出纹波过大。

    5. 兼容性和支持


    THL 3WI(SM)系列在电气特性和物理尺寸上具有很好的兼容性,可以轻松集成到现有的系统中。制造商提供详细的技术支持文档和售后服务,确保用户在安装和使用过程中获得帮助。

    6. 常见问题与解决方案


    常见问题
    1. 输入电压波动影响输出电压吗?
    2. 如何处理短路情况?
    3. 如何进行远程启停控制?
    解决方案
    1. 输入电压波动影响输出电压吗?
    - 由于转换器具有出色的输入调节能力,因此即使输入电压波动,输出电压仍然保持稳定。
    2. 如何处理短路情况?
    - 转换器具有短路保护功能,当发生短路时会自动断开输出,待故障排除后自动恢复。
    3. 如何进行远程启停控制?
    - 使用远程On/Off控制功能,通过施加2.5至5.5 VDC信号实现启动,或将信号设为低电平(-0.7至0.8 VDC)实现关机。

    7. 总结和推荐


    THL 3WI(SM)系列凭借其紧凑设计、宽输入电压范围、高隔离度、短路保护和远程控制等功能,在数据通信、电信和工业电子等领域表现出色。其卓越的性能和高可靠性使其成为相关应用的理想选择。强烈推荐给需要稳定可靠电源解决方案的工程师和技术人员。

THL 3-4823WI参数

参数
散热方式 -
类型 -
输出总功率 -
输入电压最小值 -
转换效率 -
输出方式 -
输出电压组数 2
特性 Remote On/Off,SCP
输出电压 15V
输出电流最大值 100mA,100mA
开关频率 -
最大容性负载 -
输入电压最大值 75V
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

THL 3-4823WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THL 3-4823WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THL 3-4823WI THL 3-4823WI数据手册

THL 3-4823WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 18.91 ¥ 157.8985
100+ $ 15.62 ¥ 130.427
500+ $ 14.9 ¥ 124.415
1000+ $ 13.65 ¥ 113.9775
库存: 30
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1578.98
