首页  >  产品百科  >  TMR 2-4810WI

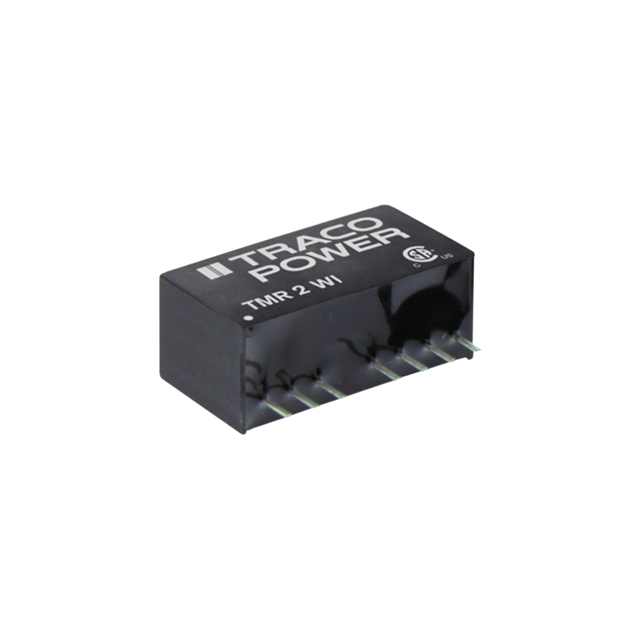

TMR 2-4810WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 2WI系列, 36 → 75 V 直流输入, 3.3V 直流输出, 2W
供应商型号: SG-TMR 2-4810WI
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TMR 2-4810WI

TMR 2-4810WI概述


    产品简介


    Traco Power的TMR 2WI系列是全新的2瓦特隔离式直流到直流转换器模块,具有受调节的输出电压。这一系列的产品以其超宽的输入电压范围(9-36VDC 或 18-75VDC)而著称,适用于广泛的电源需求。这些转换器采用紧凑型SIP-9塑料封装,非常适用于对空间有限制的应用场合,如通信、仪器仪表和工业电子产品中的分布式电源架构。

    技术参数


    - 输入电压范围:9-36VDC 或 18-75VDC
    - 输出电压选项:3.3VDC、5VDC、12VDC、15VDC(单输出),+5VDC/-5VDC、+12VDC/-12VDC、+15VDC/-15VDC(双输出)
    - 效率:最高可达84%
    - 工作温度范围:–40°C 到 +85°C
    - 短路保护:连续,自动恢复
    - 隔离电压:输入到输出 1500VDC
    - 绝缘电阻:输入到输出 1000兆欧(500VDC)
    - 电磁兼容性(EMC):符合EN 55032标准
    - 重量:6.5克

    产品特点和优势


    TMR 2WI系列的最大优势在于其超宽的输入电压范围、高效率(最高可达84%)、卓越的负载和线路调整能力、远程控制功能、短路保护和完全符合RoHS标准。此外,这些转换器能够在–40°C到+85°C的极端温度范围内正常工作,并且提供3年的产品保修期,确保长期稳定运行。

    应用案例和使用建议


    典型应用场景包括电池供电设备和分布式电源系统。在通信、仪器仪表及工业电子设备中尤为适用,尤其是在电路板空间受限的情况下。例如,在一个通信设备中,可以将多个TMR 2WI转换器组合在一起,以适应不同的电压需求。建议在安装时仔细选择合适的输入滤波电容,以避免启动过程中电流过大的问题。对于更高功率需求的应用,可以考虑并联或串联多个模块来增加输出功率。

    兼容性和支持


    TMR 2WI系列的SIP-9封装设计使其易于集成到现有系统中。制造商提供了详细的兼容性指南和外部滤波器建议,帮助用户实现最佳的EMI性能。此外,用户还可以访问Traco Power的官方网站获取更多技术支持文档和更新信息。

    常见问题与解决方案


    - 问题1:如何正确设置输入电压?
    解决方案:确保输入电压在指定范围内,同时注意启动电压和欠压锁定设置。参阅技术手册中的详细说明进行配置。

    - 问题2:在高温环境下运行时,需要采取哪些预防措施?
    解决方案:遵循手册中的功率降额曲线,必要时使用散热片或风扇增强散热效果,确保温度不超过安全上限。

    - 问题3:如何解决启动过程中出现的输出波动?
    解决方案:增加适当的输入滤波电容,并根据手册推荐值选择合适的输入熔断器。

    总结和推荐


    总体而言,TMR 2WI系列是一款高性能、高可靠性的直流到直流转换器模块,特别适合于各种严苛的工业环境。其超宽输入范围、高效率和多功能性使其在市场上具有很强的竞争优势。对于需要紧凑型、高效能电源解决方案的应用,强烈推荐使用TMR 2WI系列。

TMR 2-4810WI参数

参数
最大容性负载 -
输出电流最大值 500mA
开关频率 100KHz~650KHz
输出方式 Fixed
输入电压最小值 18V
散热方式 -
输出总功率 2W
输出电压组数 1
转换效率 70%
输入电压最大值 75V
类型 -
输出电压 3.3V
特性 远程开/关,SCP
长*宽*高 26mm(长度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 2-4810WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 2-4810WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 2-4810WI TMR 2-4810WI数据手册

TMR 2-4810WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
