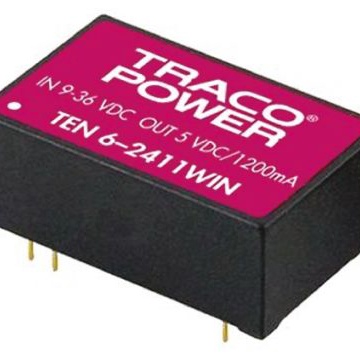

TEN 6-2411WIN-HI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 6WIN HI系列, 9 → 36 V 直流输入, 5V 直流输出, 6W
供应商型号: SG-TEN 6-2411WIN-HI
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TEN 6-2411WIN-HI

TEN 6-2411WIN-HI概述

    TEN 6WIN 系列 DC/DC 转换器:高效能电子元器件

    1. 产品简介


    TEN 6WIN 系列是 TRACOPOWER 推出的一款高性能 DC/DC 转换器,输出功率为 6 瓦。这些转换器广泛应用于工业控制、通信设备、医疗设备和军事电子等领域,提供稳定的直流电源解决方案。TEN 6WIN 系列采用了先进的设计和技术,以满足现代电子产品对高效率、稳定性和可靠性的要求。

    2. 技术参数


    TEN 6WIN 系列的详细技术规格如下表所示:
    | 型号 | 输入电压范围 | 输出电压 | 输出电流 | 效率 |

    | TEN 6-2410WIN | 18-75 VDC | 3.3 VDC | 1200 mA | 77% |
    | TEN 6-2411WIN | 18-75 VDC | 5 VDC | 1200 mA | 80% |
    | TEN 6-2412WIN | 18-75 VDC | 12 VDC | 500 mA | 84% |
    | TEN 6-2413WIN | 18-75 VDC | 15 VDC | 400 mA | 84% |
    | TEN 6-2415WIN | 18-75 VDC | 24 VDC | 250 mA | 84% |
    | TEN 6-2421WIN | 18-75 VDC | ±5 VDC | ±500 mA | 80% |
    | TEN 6-2422WIN | 18-75 VDC | ±12 VDC | ±250 mA | 84% |
    | TEN 6-2423WIN | 18-75 VDC | ±15 VDC | ±200 mA | 84% |
    输入电流(无负载):24 Vin 模型:20 mA 典型;48 Vin 模型:10 mA 典型
    输入电流(满载):24 Vin 模型:215 mA 典型;48 Vin 模型:150 mA 典型
    启动电压/欠压关断:24 Vin 模型:9 VDC/8.5 VDC;48 Vin 模型:18 VDC/16 VDC
    浪涌电压(1 秒最大):24 Vin 模型:50 V 最大;48 Vin 模型:100 V 最大

    3. 产品特点和优势


    - 宽输入电压范围:4:1 的输入电压范围使得这些转换器适用于多种供电环境。
    - 高效率:最高可达 84% 的效率,保证了较低的能量损耗和较长的电池寿命。
    - 宽温度范围:-40°C 至 +85°C 的工作温度范围确保了在极端环境下的可靠性。
    - 无需最小负载:这些转换器可以在没有最小负载的情况下运行,减少了设计复杂度。
    - 高标准隔离:1500 VDC 和 3000 VDC 的 I/O 隔离使得它们符合安全标准,适合多种应用场合。
    - 工业标准封装:采用流行的 DIP-24 标准封装,易于替换现有设备。

    4. 应用案例和使用建议


    这些转换器可以用于各种工业控制和通信设备中。例如,在铁路信号系统中,它们可以提供可靠的电源供应。对于某些特殊应用,如高海拔环境或严苛气候条件,确保适当的散热措施并使用高质量的线缆连接是必要的。

    5. 兼容性和支持


    TEN 6WIN 系列的兼容性良好,可以轻松集成到现有系统中。TRACOPOWER 提供了详尽的技术支持文档,包括用户手册、安装指南和常见问题解答,方便客户解决问题。

    6. 常见问题与解决方案


    - Q: 启动电压过低怎么办?
    A: 确保输入电压不低于规定的最低启动电压,检查接线是否有松动。
    - Q: 输出电压不稳怎么办?
    A: 检查负载是否超过了规定的最大值,检查输入电压是否稳定,调整输出电容大小。
    - Q: 温度过高怎么办?
    A: 降低负载电流,增加散热装置,确保周围环境通风良好。

    7. 总结和推荐


    总体而言,TEN 6WIN 系列是一款高效、稳定且可靠的产品,具有良好的市场竞争力。其广泛的应用范围和出色的性能使其成为许多电子设备的理想选择。对于需要高可靠性和广泛适用性的场合,我们强烈推荐使用 TEN 6WIN 系列 DC/DC 转换器。

TEN 6-2411WIN-HI参数

参数
转换效率 80%
输出电流最大值 1.2A
输入电压最小值 9V~36V(DC)
类型 -
输出总功率 -
输出方式 -
特性 -
散热方式 -
最大容性负载 -
输出电压 5V(DC)
输出电压组数 1
输入电压最大值 -
开关频率 -
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP-24
安装方式 通孔安装
包装方式 管装

TEN 6-2411WIN-HI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 6-2411WIN-HI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 6-2411WIN-HI TEN 6-2411WIN-HI数据手册

TEN 6-2411WIN-HI封装设计

查看详情并下载
Symbol
Footprint
3D Model
