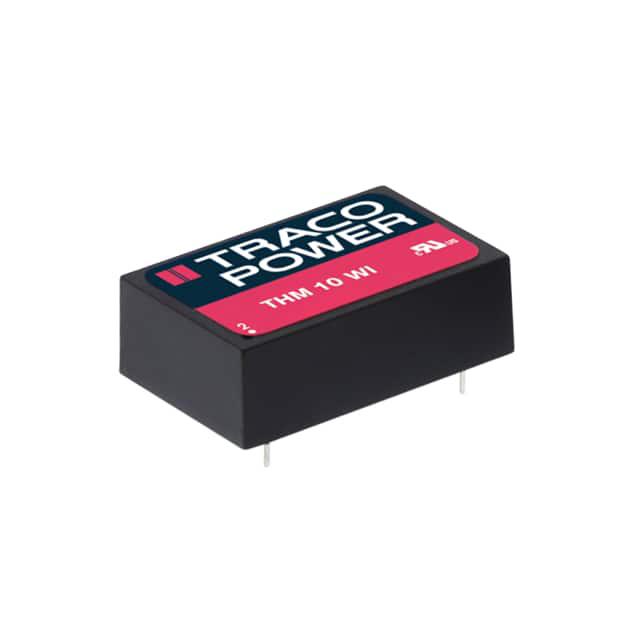

THM 10-2421WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THM 10WI系列, 9 → 36 V 直流输入, ±5V 直流输出, 10W
供应商型号: SG-THM 10-2421WI
供应商: 国内现货
标准整包数: 10

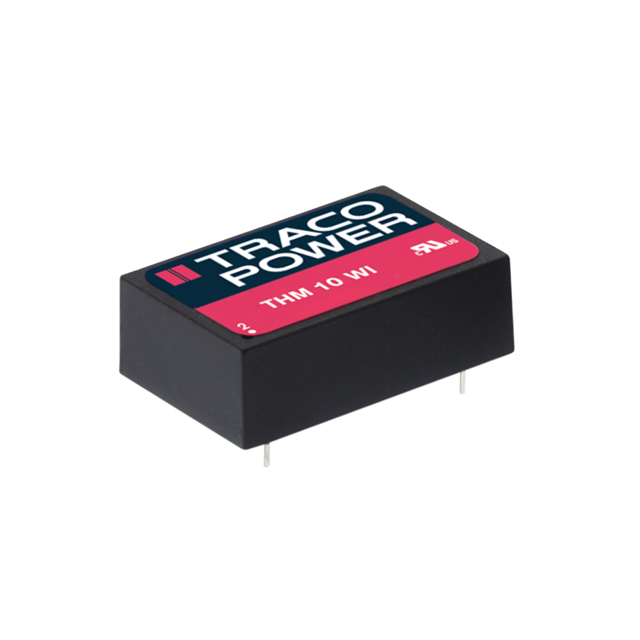

TRACO POWER DC-DC模块 THM 10-2421WI

THM 10-2421WI概述


    产品简介


    THM 10WI 系列是一款专为医疗设备和其他高要求应用设计的10瓦特直流-直流转换器。它采用紧凑的DIP-24塑料封装,并具备超宽的输入电压范围(4:1)。这些转换器提供强化隔离系统,具有5000 VAC的隔离电压和低于2 µA的极低泄漏电流。THM 10WI系列通过了IEC/EN/ES 60601-1 3rd版认证,符合2 x MOPP标准,确保患者安全。设计和生产过程符合ISO 13485质量管理体系。

    技术参数


    - 输入电压范围:4.5 - 75 VDC(4:1范围)
    - 输出电压:可选多种组合,包括单路和双路输出
    - 效率:最高可达89%
    - 工作温度:–40°C 至 +90°C
    - 海拔高度:最高5000米
    - 泄漏电流:最大2 µA
    - 隔离电压:5000 VAC
    - 防护等级:污染度PD 2,过电压类别OVC II
    - 启动时间:典型值30毫秒
    - 短路保护:连续,自动恢复

    产品特点和优势


    THM 10WI 系列转换器的主要特点是其高效率和广泛的输入电压范围。其低泄漏电流和强化隔离系统使其非常适合用于医疗设备,同时也适用于需要高可靠性的运输、控制与测量以及IGBT驱动等领域。此外,该系列转换器符合多项国际安全和电磁兼容标准,确保其在各种恶劣环境下都能稳定运行。

    应用案例和使用建议


    THM 10WI 系列转换器广泛应用于医疗设备、交通运输工具以及各种工业控制系统中。对于医疗设备,由于其符合医疗设备标准(如IEC 60601-1),因此非常适合用于监护仪、呼吸机等关键设备。对于工业应用,用户可以利用其宽输入电压范围和高效率的特点,在不同的供电环境中使用。建议在设计电路时,结合具体应用场景选择合适的输出电压和电流配置,以达到最佳效果。

    兼容性和支持


    THM 10WI 系列转换器设计灵活,可以通过选择不同型号实现不同的功能需求,例如远程控制和输出调整。用户还可以选择具有自定义引脚配置的型号,以满足特殊安装需求。Traco Power公司提供了全面的技术文档和支持服务,包括EMC滤波器建议和详细的安装指南,确保用户能够轻松集成和使用该产品。

    常见问题与解决方案


    - 问:在无负载情况下,输入电流是多少?
    - 答:典型值如下:
    - 5 VDC模型:20 mA
    - 24 VDC模型:6 mA
    - 48 VDC模型:4 mA
    - 问:瞬态响应时间是多少?
    - 答:典型值为250微秒(25%负载步进)。
    - 问:如何进行远程控制?
    - 答:通过电压控制方式实现远程开关控制。当远程控制引脚电压为0到1.2 VDC或开路时,转换器开启;当电压为2.2到12 VDC时,转换器关闭。

    总结和推荐


    THM 10WI 系列转换器凭借其出色的性能和可靠性,在医疗设备和其他高要求应用中表现出色。其宽输入电压范围、高效率和低泄漏电流使得它成为各种应用场景的理想选择。强烈推荐在需要高可靠性和电磁兼容性的场合使用此产品。

THM 10-2421WI参数

参数
散热方式 -
输出电流最大值 1A,1A
输出总功率 -
输入电压最小值 9V~36V(DC)
特性 OCP,OVP,SCP
输出电压 5V
转换效率 85%
输出电压组数 2
类型 -
最大容性负载 -
开关频率 -
输出方式 -
输入电压最大值 36V
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

THM 10-2421WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THM 10-2421WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THM 10-2421WI THM 10-2421WI数据手册

THM 10-2421WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 56.1 ¥ 468.435
50+ $ 54.42 ¥ 454.407
100+ $ 52.1 ¥ 435.035
500+ $ 50.65 ¥ 422.9275
库存: 140
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 4684.35
直接购买
加入购物车
