TMR 6-7221WIR

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 6WIR系列, 43 → 160 V 直流输入, ±5V 直流输出, 6W
供应商型号: 1951-2037-ND
供应商: Digi-Key
标准整包数: 1

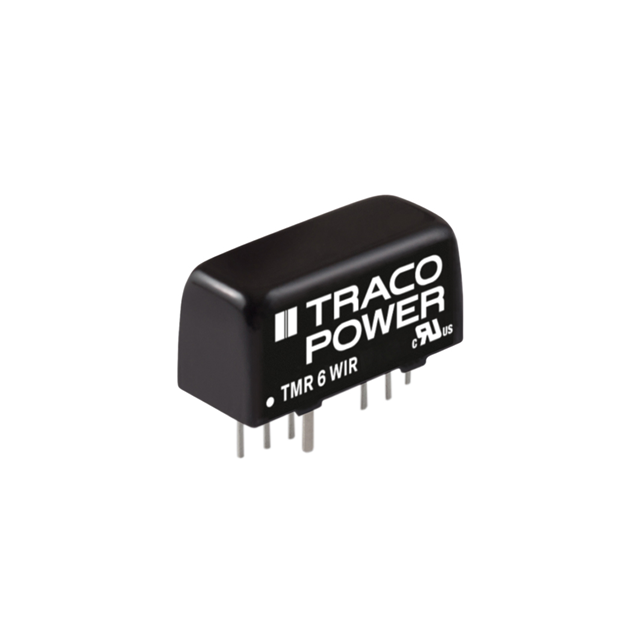

TRACO POWER DC-DC模块 TMR 6-7221WIR

TMR 6-7221WIR概述

    DC/DC Railway Converter TMR 6WIR 系列技术手册

    产品简介


    TMR 6WIR 系列是一款紧凑型(SIP-8金属外壳)6瓦特的直流到直流转换器。这些转换器适用于铁路设备,且具备广泛的输入电压范围(9-36 VDC,18-75 VDC,以及43-160 VDC),广泛应用于工业自动化、通信系统、轨道交通等领域。其具有高效能、高可靠性及宽工作温度范围等优点。

    技术参数


    - 尺寸: 11.2 mm × 4.1 mm × 21.8 mm
    - 重量: 5.9克
    - 输出电压范围:
    - 单输出模型:3.3 V, 5 V, 9 V, 12 V, 15 V, 24 V
    - 双输出模型:±5 V, ±12 V, ±15 V
    - 效率: 80% 至 88%
    - 输入电压范围: 9-36 VDC,18-75 VDC,43-160 VDC
    - 工作温度范围: -40°C 至 +80°C
    - 隔离电压: 3000 VDC(I/O 隔离)
    - 保护特性: 短路保护,电流限制
    - 认证: EN 50155,UL 62368-1,IEC 62368-1

    产品特点和优势


    1. 紧凑设计: SIP-8金属外壳设计,占用空间小,便于集成到狭小的空间内。
    2. 高效率: 在不同负载条件下保持高效率,确保能源利用最大化。
    3. 宽输入电压范围: 支持多种电源输入,满足不同应用需求。
    4. 高可靠性和安全性: 经过严格的铁路认证(EN 50155),并提供3年产品保修。
    5. 环境适应性强: 能够在极端环境下稳定工作,包括低温和高温环境。

    应用案例和使用建议


    TMR 6WIR 系列适用于各种铁路设备和其他需要高可靠性电源的应用场景,例如列车控制系统、信号系统和通信模块。根据手册中的信息,以下是几个推荐的应用建议:
    1. 列车控制模块: 由于其高可靠性,可以用于列车的控制单元,确保系统的稳定运行。
    2. 信号系统: 可以在列车信号灯和其他指示装置中使用,保证通信信号的可靠传输。
    3. 通信模块: 适合安装在通信设备中,为各种传感器和通信设备提供稳定的电源。

    兼容性和支持


    - 兼容性: TMR 6WIR 系列与市场上常见的直流电源系统兼容,可轻松集成到现有系统中。
    - 支持: Traco Electronic AG 提供详尽的技术文档和在线支持,确保用户能够快速解决问题。

    常见问题与解决方案


    1. 启动时间长:
    - 问题: 有时启动时间会超过正常值。
    - 解决方法: 检查输入电压是否符合要求,尝试减少输入电压纹波或检查电路中的电容是否失效。
    2. 效率下降:
    - 问题: 在某些情况下,转换器的效率低于预期。
    - 解决方法: 检查输入电压和负载条件是否在规定的范围内,确保散热良好。
    3. 短路保护不触发:
    - 问题: 当发生短路时,短路保护未按预期工作。
    - 解决方法: 检查电路连接是否正确,确认外部电路没有干扰。

    总结和推荐


    综上所述,TMR 6WIR 系列是一款性能优异的直流到直流转换器,具备高效率、宽输入电压范围和高可靠性等特点。它适用于铁路、通信和工业自动化等领域,特别是在狭小空间内需要高可靠性的应用场景。强烈推荐给那些需要高性能电源模块的用户。

TMR 6-7221WIR参数

参数
转换效率 83%
输出电流最大值 600mA,600mA
散热方式 -
输出总功率 -
开关频率 -
输出方式 DC-DC
输入电压最大值 160V
输入电压最小值 43V~160V(DC)
最大容性负载 -
输出电压组数 2
特性 远程开/关,OCP,SCP
类型 -
输出电压 5V
长*宽*高 21.8mm*9.6mm*11.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 6-7221WIR厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 6-7221WIR数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 6-7221WIR TMR 6-7221WIR数据手册

TMR 6-7221WIR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.6568 ¥ 320.3682
10+ $ 35.5274 ¥ 294.4337
25+ $ 34.3545 ¥ 284.7132
50+ $ 33.4932 ¥ 277.5749
100+ $ 32.6533 ¥ 270.6142
250+ $ 31.5752 ¥ 261.6794
500+ $ 28.171 ¥ 233.4672
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 320.36
