TEN 20-2413

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 20系列, 18 36 V 直流输入, 15V 直流输出, 20W
供应商型号: HIC-TEN 20-2413
供应商: 国内现货
标准整包数: 10

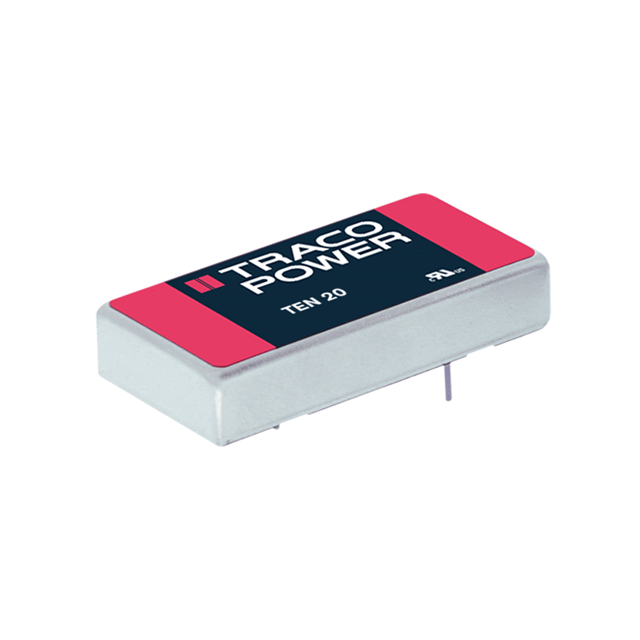

TRACO POWER DC-DC模块 TEN 20-2413

TEN 20-2413概述

    TEN 20 系列 20 瓦 DC/DC 转换器

    产品简介


    TEN 20 系列 DC/DC 转换器专为广泛的应用设计,包括通信、工业系统和电池供电设备。该系列产品拥有 18 种不同型号,具备宽输入电压范围、高效率和扩展的工作温度范围等特性。采用全表面贴装(SMD)设计和陶瓷芯片电容器,确保了高可靠性和长寿命。

    技术参数


    - 输入电压范围:
    - 3.3 VDC
    - 5 VDC
    - 9 – 18 VDC
    - 18 – 36 VDC
    - 36 – 75 VDC
    - 48 VDC
    - 输出电压:
    - 3.3 VDC 或 5 VDC 或 12 VDC 或 15 VDC 或 ±12 VDC 或 ±15 VDC
    - 最大输出电流:
    - 4000 mA
    - 1670 mA
    - 1340 mA
    - 835 mA
    - 670 mA
    - 效率:
    - 81% - 89%
    - 隔离电压: 1500 VDC
    - 温度范围:
    - 工作:-40°C 至 +85°C
    - 存储:-55°C 至 +125°C
    - 瞬态电压保护:
    - 最大输入电压:25 VDC (100 毫秒内)
    - 输出电压精度:±1%
    - 最大纹波噪声:80 mVpk-pk

    产品特点和优势


    TEN 20 系列转换器具有以下特点和优势:
    - 宽输入电压范围:适应多种电源环境。
    - 高效率:最高可达 89%,降低功耗。
    - 高可靠性:采用全表面贴装设计,陶瓷芯片电容器保证高可靠性。
    - 强防护能力:具备短路保护、过压保护和高抗干扰能力。
    - 行业标准封装:兼容性强,便于集成。
    - 长寿命:设计寿命长,减少维护成本。

    应用案例和使用建议


    - 应用案例:适用于通信基站、工业控制系统、医疗设备等需要高可靠性的场景。
    - 使用建议:为了获得最佳性能,在安装散热器之前,请先移除产品标签。对于大批量订单,可以提供预装散热器的产品,具体请联系我们。

    兼容性和支持


    - 兼容性:TEN 20 系列转换器采用标准引脚布局,易于与其他电子元件或设备集成。
    - 支持:Traco Power 提供三年质保,并提供详尽的技术文档和支持服务。

    常见问题与解决方案


    - 问题:启动延迟时间较长。
    - 解决办法:确保输入电压在指定范围内,并检查是否有外部干扰。
    - 问题:输出电压不稳定。
    - 解决办法:检查负载变化范围是否在规定值内,确认输入电压稳定。
    - 问题:长时间工作后输出电流下降。
    - 解决办法:检查散热情况,必要时添加散热器以提高散热效果。

    总结和推荐


    总体来看,TEN 20 系列转换器是一款高性价比、高可靠性的产品。它的宽输入电压范围、高效率和长寿命使其在通信、工业和医疗领域有着广泛应用。如果您的项目需要一个稳定可靠的电源转换解决方案,强烈推荐使用 TEN 20 系列转换器。

TEN 20-2413参数

参数
最大容性负载 -
开关频率 -
类型 -
输出电压 15V
输出总功率 -
特性 SCP
输出方式 -
输入电压最大值 36V
散热方式 -
输出电流最大值 1.34A
转换效率 -
输入电压最小值 24V(DC)
输出电压组数 1
长*宽*高 50.8mm*25.4mm*10.2mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 20-2413厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 20-2413数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 20-2413 TEN 20-2413数据手册
