首页  >  产品百科  >  THM 10-1221

THM 10-1221

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THM 10系列, 9 → 18 V 直流输入, ±5V 直流输出, 10W
供应商型号: SG-THM 10-1221
供应商: 国内现货
标准整包数: 10

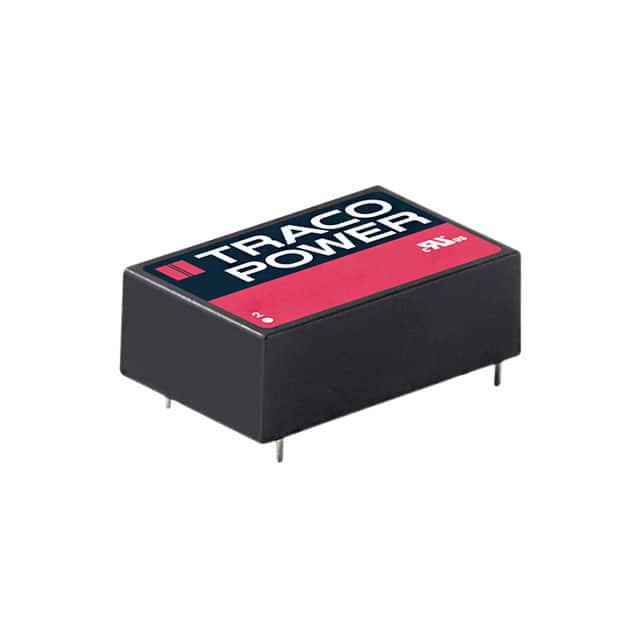

TRACO POWER DC-DC模块 THM 10-1221

THM 10-1221概述

    DC/DC Medical Converter THM 10 Series: A Comprehensive Overview

    1. 产品简介


    产品类型:
    THM 10 系列是专为医疗设备和其他苛刻应用设计的10瓦直流到直流转换器。它采用紧凑的DIP-24塑料封装,提供双路输出选择,非常适合空间受限的应用场合。
    主要功能:
    - 强化隔离系统,可承受高达5000 VAC的工作电压
    - 极低泄漏电流,小于2 μA
    - 符合IEC/EN/ES 60601-1标准(第3版),提供两次独立的主要患者保护(2 x MOPP)
    - 高效能,最高可达89%
    应用领域:
    - 医疗设备
    - 交通运输
    - 控制与测量设备
    - IGBT驱动器

    2. 技术参数


    输入电压范围:
    - 4.5-9 VDC
    - 9-18 VDC
    - 18-36 VDC
    - 36-75 VDC
    输出电压范围及最大输出电流:
    - THM 10-0510: 3.3 VDC @ 2500 mA
    - THM 10-0511: 5 VDC @ 2000 mA
    - THM 10-0512: 12 VDC @ 830 mA
    - THM 10-0513: 15 VDC @ 670 mA
    - THM 10-0515: 24 VDC @ 416 mA
    - THM 10-0521: +5 VDC @ 1000 mA, -5 VDC @ 1000 mA
    - THM 10-0522: +12 VDC @ 416 mA, -12 VDC @ 416 mA
    - THM 10-0523: +15 VDC @ 333 mA, -15 VDC @ 333 mA
    效率:
    - 最高效率可达89%,典型效率介于80%-89%
    工作温度范围:
    - 操作温度:-40°C至+90°C
    - 存储温度:-55°C至+125°C
    其他技术规格:
    - 输入电流:负载状态下极低
    - 短路保护:连续且自动恢复
    - 过压保护:112%-151%额定输出电压

    3. 产品特点和优势


    THM 10 系列具备多项显著优势,使其在市场上独具竞争力:
    - 强化隔离系统: 提供5000 VAC隔离电压,适用于对安全要求极高的医疗设备
    - 低泄漏电流: 泄漏电流小于2 μA,确保用户安全
    - 高效能: 高达89%的效率使得这些转换器成为能源密集型应用的理想选择
    - 广泛应用: 可应用于多种场合,包括医疗设备、交通运输、控制与测量以及IGBT驱动器等

    4. 应用案例和使用建议


    应用案例:
    THM 10系列被广泛应用于医疗器械,如心电图机、便携式监护仪和透析设备,以及需要高可靠性的工业控制系统。
    使用建议:
    - 在高湿度环境中使用时,应确保良好的通风条件以防止凝露
    - 对于需要精确输出电压的应用,可以利用外部电阻调整输出电压
    - 使用合适的输入滤波器以降低电磁干扰(EMI)的影响

    5. 兼容性和支持


    THM 10系列与大多数电子元器件兼容,支持通过可选模型实现远程控制功能。此外,Traco Power提供详尽的技术文档和支持,包括应用笔记和认证文档,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:如何正确接线?
    - 解决方案: 请参照THM 10系列的产品手册和安装指南进行接线。务必确保所有连接正确无误,避免错误接线导致设备损坏。
    - 问题2:输出电压不稳定怎么办?
    - 解决方案: 检查输入电压是否稳定,确认所有负载正常连接。如果问题仍然存在,请联系技术支持获取进一步指导。

    7. 总结和推荐


    总结:
    THM 10系列以其卓越的安全性能、高效能和广泛应用性,在医疗设备和工业控制系统领域展现出强大的竞争优势。其独特的强化隔离系统和低泄漏电流特性使其成为高度敏感应用的理想选择。
    推荐:
    鉴于THM 10系列的诸多优势,强烈推荐给需要高性能、高可靠性的应用场合,特别是医疗设备制造商、工业自动化系统集成商以及其他对产品安全性有严格要求的行业客户。

THM 10-1221参数

参数
散热方式 -
特性 OCP,OVP,SCP
输出总功率 -
转换效率 84%
开关频率 -
输入电压最大值 18V
输入电压最小值 9V~18V(DC)
类型 -
输出电压组数 2
输出电压 5V
最大容性负载 -
输出方式 -
输出电流最大值 1A,1A
长*宽*高 31.8mm(长度)*20.3mm(宽度)
通用封装 DIP-24
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

THM 10-1221厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THM 10-1221数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THM 10-1221 THM 10-1221数据手册

THM 10-1221封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 45.91 ¥ 383.3485
50+ $ 44.54 ¥ 371.909
100+ $ 42.64 ¥ 356.044
500+ $ 41.45 ¥ 346.1075
库存: 13
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 3833.48
