TEL 8-2410WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEL 8WI系列, 9 → 36 V 直流输入, 3.3V 直流输出, 8W
供应商型号: HIC-TEL 8-2410WI
供应商: 国内现货
标准整包数: 10

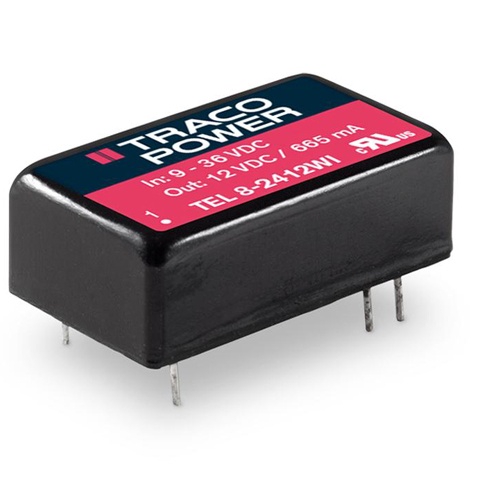

TRACO POWER DC-DC模块 TEL 8-2410WI

TEL 8-2410WI概述

    # DC/DC Converter TEL 8WI 系列技术手册

    产品简介


    DC/DC Converter TEL 8WI 系列是一款紧凑型 8 瓦转换器,采用 DIP-16 金属外壳封装。这类转换器广泛应用于仪器仪表、信息技术(IT)和工业电子等领域,尤其是在空间受限且成本敏感的应用场景中表现出色。

    技术参数


    - 输入电压范围:24 VDC 模型为 9 - 36 VDC;48 VDC 模型为 18 - 75 VDC。
    - 输出电压:根据型号不同,提供多种电压输出选项(如 3.3V、5V、12V、15V 和 24V)。
    - 最大输出电流:最高可达到 2000mA。
    - 效率:最高可达 86%。
    - 工作温度范围:-40°C 至 +80°C。
    - 存储温度范围:-50°C 至 +125°C。
    - 绝缘测试电压:输入至输出,1 秒 1800VDC。
    - 隔离电阻:输入至输出,500VDC 最小 1000 MΩ。
    - 电磁兼容性:符合 EN55022 和 EN55032 标准。

    产品特点和优势


    - 超紧凑设计:采用 DIP-16 封装,适用于空间受限的应用。
    - 宽输入电压范围:4:1 输入电压范围,确保在各种电源条件下的稳定运行。
    - 高效能:最高可达 86% 的高效率。
    - 内置滤波器:集成 EN 55022 class A 滤波器,降低电磁干扰。
    - 保护功能:具备短路保护功能,可靠性高。

    应用案例和使用建议


    - 应用案例:这款转换器适合于电信、工业控制和医疗设备中。例如,在某个电信基站中,此转换器可用于将标准电源电压转换为所需的低电压,以确保系统各部分的正常供电。
    - 使用建议:考虑到其紧凑的体积,用户应注意散热问题,尤其是满载运行时。同时,建议配合外部滤波器使用,以进一步提高 EMI 抑制效果。

    兼容性和支持


    - 兼容性:具有广泛的兼容性,可与其他主流电子元器件及设备配合使用。
    - 支持和维护:Traco Power 提供 3 年产品保修,并有详细的文档和在线支持。

    常见问题与解决方案


    - 问题 1:启动时间长?
    - 解决方案:检查输入电压是否在正常范围内,确认是否有过压或欠压情况发生。
    - 问题 2:输出电压不稳定?
    - 解决方案:确保负载电流在规定范围内,并检查是否有外部电磁干扰。

    总结和推荐


    DC/DC Converter TEL 8WI 系列凭借其超紧凑设计、宽输入电压范围、高效能以及内置滤波器等特点,成为了众多应用场合的理想选择。其出色的可靠性和广泛的兼容性使其在市场上具备很强的竞争优势。因此,我强烈推荐在空间受限且对成本敏感的应用环境中使用这款转换器。
    此技术手册详细介绍了 DC/DC Converter TEL 8WI 系列的主要功能、规格参数、特点及应用案例,希望能帮助用户更好地了解并选用这款优秀的电子元器件产品。

TEL 8-2410WI参数

参数
散热方式 -
特性 SCP
输出电流最大值 1.6A
输出方式 Fixed
输出总功率 8W
类型 -
输入电压最大值 36V
输入电压最小值 9V
开关频率 390KHz
输出电压 3.3V
转换效率 78%
最大容性负载 -
输出电压组数 1
长*宽*高 24.1mm*14mm*8.5mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEL 8-2410WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEL 8-2410WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEL 8-2410WI TEL 8-2410WI数据手册

TEL 8-2410WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 23.38 ¥ 195.223
50+ $ 21.13 ¥ 176.4355
100+ $ 19.54 ¥ 163.159
500+ $ 18.44 ¥ 153.974
库存: 191
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1952.23
