TMR 3-2412WIR

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 3WIR系列, 9 → 36 V 直流输入, 12V 直流输出, 3W
供应商型号: SG-TMR 3-2412WIR
供应商: 国内现货
标准整包数: 10

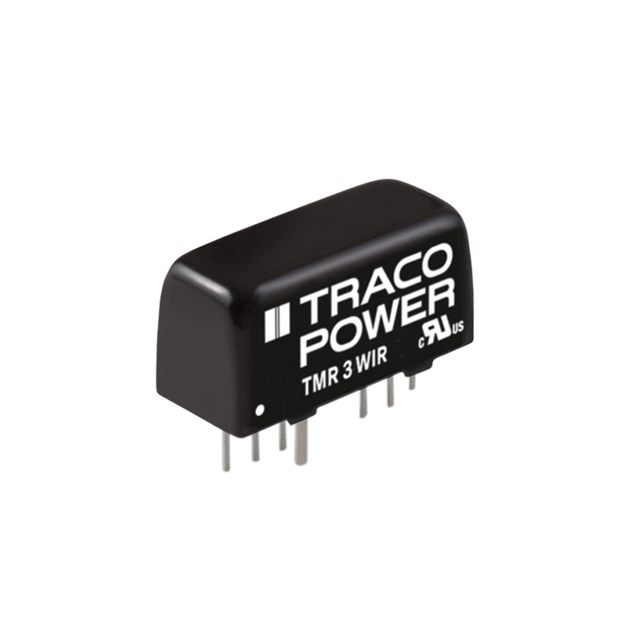

TRACO POWER DC-DC模块 TMR 3-2412WIR

TMR 3-2412WIR概述


    产品简介


    DC/DC铁路转换器 TMR 3WIR 系列
    TMR 3WIR系列是一款专为铁路应用设计的3瓦特直流到直流(DC/DC)转换器。该系列产品采用紧凑型SIP-8金属外壳封装,能够适应多种输入电压范围,提供稳定可靠的电源输出。由于具备宽泛的工作温度范围和高性能的电气特性,这些转换器非常适合在空间受限且环境条件严苛的应用场合中使用。

    技术参数


    - 产品型号: TMR 3-24xxWIR, TMR 3-48xxWIR, TMR 3-72xxWIR
    - 输入电压范围: 9–36 VDC (24 VDC典型), 18–75 VDC (48 VDC典型), 43–160 VDC (110 VDC典型)
    - 输出电压和电流: 多种组合,详见型号对照表
    - 效率: 75% 至 83%
    - 工作温度范围: –40°C 至 +90°C
    - 隔离电压: 3,000 VDC (I/O)
    - 绝缘系统: 功能绝缘
    - 启动时间: 75 ms 最大
    - 短路保护: 连续、自动恢复
    - 输出电流限制: 180% 典型值最大输出电流
    - 尺寸: 11.2 x 4.1 x 21.8 mm
    - 重量: 5.9克
    - 安全标准: UL 62368-1, IEC 62368-1, EN 50155
    - 环境合规性: 符合RoHS, REACH和EN 45545-2标准

    产品特点和优势


    1. 紧凑型设计: 采用SIP-8金属外壳,体积小,易于安装。
    2. 宽电压输入范围: 支持9–36 VDC, 18–75 VDC 和 43–160 VDC 输入,适用于多种电源系统。
    3. 高可靠性: 高温下的性能稳定,能够在-40°C至+90°C的温度范围内正常工作。
    4. 宽广的功率密度: 在有限的空间内提供强大的电源转换能力。
    5. 多功能输出: 提供单输出和双输出型号,满足不同应用场景的需求。
    6. 高效率: 效率高达83%,能够降低系统能耗。
    7. 保护机制完善: 包括短路保护和过载保护,确保设备安全运行。

    应用案例和使用建议


    TMR 3WIR系列特别适合于以下应用场合:
    - 铁路应用: 遵循EN 50155标准,适用于机车及其他轨道交通设备。
    - 工业控制: 在工业自动化和控制系统中提供稳定的电源供应。
    - 通讯设备: 可用于通信基站和其他通信基础设施。
    使用建议:
    - 选择合适的输入电压和输出配置以匹配您的应用需求。
    - 确保散热良好,避免高温导致的性能下降。
    - 使用符合要求的外部滤波器,以满足EMI标准。
    - 在连接到主电源时使用适当的保险丝进行保护。

    兼容性和支持


    - 兼容性: 适用于多种输入电压源,包括24VDC, 48VDC和110VDC。可与多种电子设备和系统兼容。
    - 技术支持: Traco Power提供详尽的技术文档和支持服务,确保用户能够充分利用产品的功能。
    - 产品保修: 提供3年产品质量保证。

    常见问题与解决方案


    1. 问题: 设备开机后没有反应。
    - 解决办法: 检查输入电压是否正确,检查接线是否有误。
    2. 问题: 输出电压不稳定。
    - 解决办法: 检查负载变化是否过大,调整外部电路滤波电容的大小。
    3. 问题: 设备出现过热现象。
    - 解决办法: 确保良好的通风环境,增加散热措施。

    总结和推荐


    TMR 3WIR系列作为一款高性能的DC/DC转换器,以其紧凑的设计、广泛的输入电压范围、高效率和卓越的安全性,成为铁路应用、工业控制和通信系统的理想选择。Traco Power提供的详尽技术文档和支持,进一步增强了该产品的实用性和可靠性。我们强烈推荐这款产品给需要高性能电源转换解决方案的用户。

TMR 3-2412WIR参数

参数
输入电压最大值 36V
输入电压最小值 9V~36V(DC)
输出总功率 -
输出电流最大值 250mA
输出电压 12V
特性 Remote On/Off,SCP
转换效率 82%
输出电压组数 1
散热方式 -
类型 -
最大容性负载 -
开关频率 -
输出方式 -
长*宽*高 21.8mm*9.6mm*11.2mm
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 3-2412WIR厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 3-2412WIR数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 3-2412WIR TMR 3-2412WIR数据手册

TMR 3-2412WIR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 23.31 ¥ 194.6385
100+ $ 20.35 ¥ 169.9225
500+ $ 19.13 ¥ 159.7355
1000+ $ 15.53 ¥ 129.6755
库存: 491
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1946.38
