TDN 5-4810WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDN 5WISM系列, 18 → 75 V 直流输入, 3.3V 直流输出, 5W
供应商型号: SG-TDN 5-4810WISM
供应商: 国内现货
标准整包数: 10

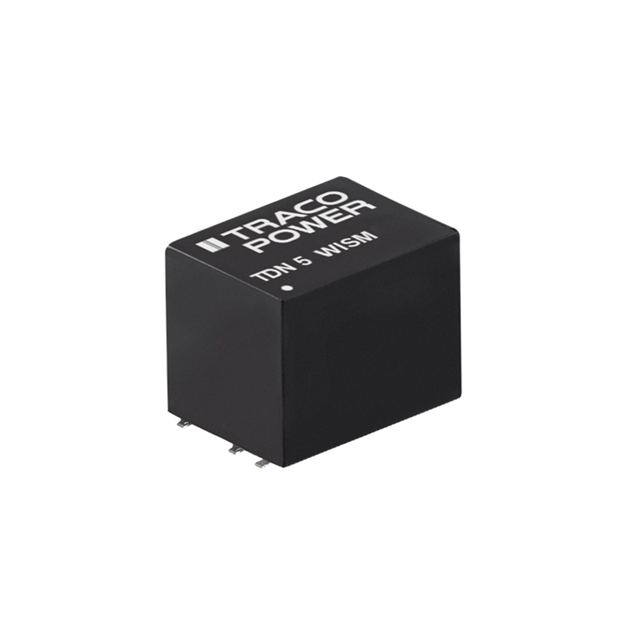

TRACO POWER DC-DC模块 TDN 5-4810WISM

TDN 5-4810WISM概述

    # TDN 5WISM系列5瓦特DC/DC转换器

    产品简介


    TDN 5WISM系列是Traco Power公司推出的高性能DC/DC转换器,采用超紧凑SMD封装,体积仅为13.2 x 9.1 x 10.2毫米,适合在空间受限的应用中使用。该系列产品具备高度集成的设计,适用于各种电力密度要求高的场合。主要功能包括完全稳压的输出、隔离电压高达1600 VDC以及宽泛的工作温度范围(-40°C至+75°C)。此外,它还具有短路保护和远程开关控制功能,提供三年的产品质保。

    技术参数


    TDN 5WISM系列提供了多种输入和输出组合,以满足不同应用需求。具体的技术参数如下:
    输入规格
    - 空载输入电流:9V输入模型:80mA(典型值)
    - 冲击电压(最大值):9V输入模型:15V(1秒)
    - 反射纹波电流:9V输入模型:40mA(峰值)
    输出规格
    - 输出电压精度:±1%(最大值)
    - 负载调节率:±1%(最大值)
    - 交叉调节率:±5%(最大值)
    - 纹波和噪声(20 MHz带宽):9V输入模型:50mV(峰值),其他模型:75mV(峰值)
    一般规格
    - 工作温度范围:-40°C 至 +75°C
    - 存储温度范围:-55°C 至 +125°C
    - 绝缘电压:I/O绝缘电压:1600 VDC(持续时间60秒)

    产品特点和优势


    TDN 5WISM系列的最大特点是其超紧凑的封装设计和卓越的性能表现。其1.23立方厘米的体积能够在有限的空间内提供高达5瓦特的输出功率。此外,该系列具有广泛的工作电压范围(3.3V至48VDC),能够适应多种电源输入情况。独特的设计确保了高效率(最高可达84%),并且具备短路保护和远程开关控制功能,增强了系统的可靠性和灵活性。

    应用案例和使用建议


    TDN 5WISM系列适用于多种应用场景,如通信设备、工业自动化、医疗设备和消费电子产品等。例如,在通信设备中,它可以作为电源模块使用,为系统提供稳定可靠的电源。对于需要高度集成和紧凑布局的应用,如便携式设备,该系列转换器尤为适用。
    使用建议
    1. 在安装时确保良好的散热条件,特别是在高负载条件下。
    2. 对于含有较大电容负载的电路,建议选用特定型号以避免输出不稳定。
    3. 在使用远程开关控制功能时,需注意确保控制信号的正确连接和电平,以免造成误操作。

    兼容性和支持


    TDN 5WISM系列与大多数标准电路板制造工艺兼容,适用于SMD贴装。厂商提供了详细的技术文档和应用指南,以及全面的售后服务和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:设备启动延迟时间较长
    解决方案:
    确保输入电压稳定且符合规格要求。检查是否有任何外部因素导致延迟,如电源线过长或接触不良。
    问题2:输出电压不稳定
    解决方案:
    检查负载变化是否超出规定范围。如果负载变化过大,可考虑增加输出滤波电容以减小波动。

    总结和推荐


    总体而言,TDN 5WISM系列5瓦特DC/DC转换器是一款高性能、高可靠性的产品,特别适合在空间受限且对电源稳定性有较高要求的应用环境中使用。凭借其紧凑的设计、宽泛的工作范围和优异的性能表现,该系列产品在市场上具有较强的竞争力。强烈推荐给需要高效能电源转换解决方案的用户。

TDN 5-4810WISM参数

参数
转换效率 76%
散热方式 -
输出电压 3.3V
输出电流最大值 1A
输入电压最大值 75V
开关频率 -
特性 Remote On/Off,SCP
输入电压最小值 18V
类型 -
输出方式 DC-DC
最大容性负载 -
输出电压组数 1
输出总功率 5W
长*宽*高 13.2mm(长度)*9.1mm(宽度)
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TDN 5-4810WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TDN 5-4810WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TDN 5-4810WISM TDN 5-4810WISM数据手册

TDN 5-4810WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
