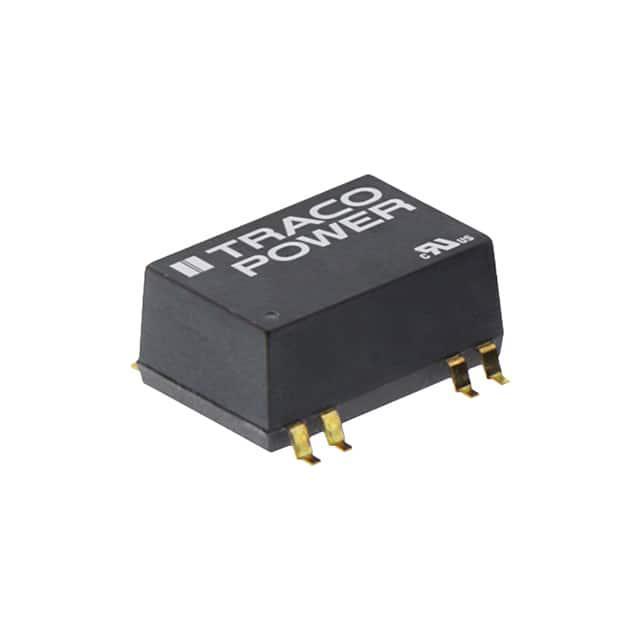

TDR 3-2411WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDR 3WISM系列, 9 → 36 V 直流输入, 5V 直流输出, 3W
供应商型号: SG-TDR 3-2411WISM
供应商: 国内现货
标准整包数: 10

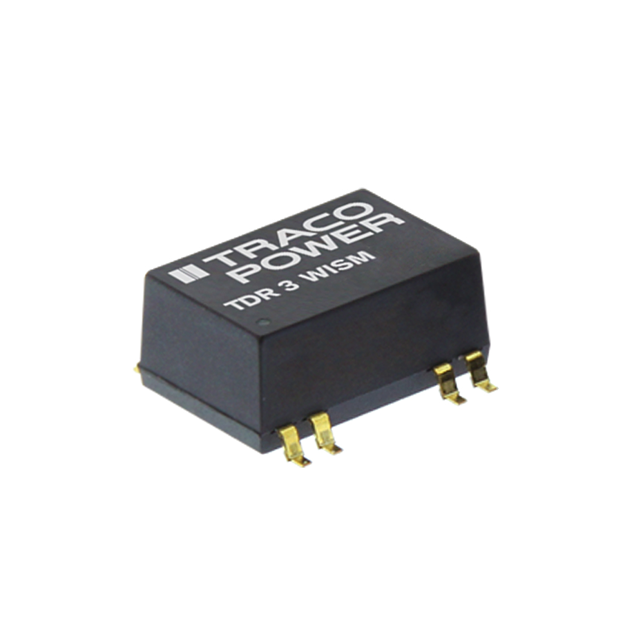

TRACO POWER DC-DC模块 TDR 3-2411WISM

TDR 3-2411WISM概述

    # TDR 3WI 系列 3 瓦 DC/DC 转换器技术手册

    产品简介


    TDR 3WI 系列是 TRACOPOWER 公司推出的一款紧凑型 3 瓦 DC/DC 转换器,适用于通信设备、仪器仪表及工业电子等高要求领域。此系列转换器提供两种封装形式:SMD 和 DIP,具有广泛的输入电压范围(4:1)和高度稳定且精确的输出电压。其独特的无最小负载需求特性、高效率和出色的温度稳定性使其成为空间受限场合下的理想选择。

    技术参数


    输入规格
    - 输入电流(空载)
    - 12 V 输入型号:典型值 40 mA
    - 24 V 输入型号:典型值 20 mA
    - 48 V 输入型号:典型值 13 mA
    - 输入电流(满载)
    - 12 V 输入型号:典型值 330 mA
    - 24 V 输入型号:典型值 165 mA
    - 48 V 输入型号:典型值 80 mA
    - 冲击电压(最大 1 秒)
    - 12 V 输入型号:25 V
    - 24 V 输入型号:50 V
    - 48 V 输入型号:100 V
    输出规格
    - 输出电压范围
    - 5 VDC: 600 mA
    - 12 VDC: 250 mA
    - ±12 VDC: ±125 mA
    - ±15 VDC: ±100 mA
    - 电压设定精度:最大 ±1%
    - 调节
    - 输入变化(最小至最大输入电压):最大 0.2%
    - 负载变化(0% 到 100%):单输出型号最大 1.0%,双输出型号平衡负载最大 1.0%
    - 负载变化(10% 到 90%):单输出型号最大 0.5%,双输出型号平衡负载最大 0.8%
    - 负载交叉调节(25% 到 100%):双输出型号最大 5.0%
    一般规格
    - 温度范围
    - 工作:-40°C 至 +85°C
    - 存储:-55°C 至 +125°C
    - 外壳温度:-40°C 至 +100°C
    - 湿度(非冷凝):5% 至 95% RH
    - 计算出的平均故障间隔时间 (MTBF):大于 570 万小时
    - 隔离电压(60 秒):输入/输出 1600 VDC
    - 电磁兼容性
    - 辐射排放:符合 EN 55032 A/B 类
    - 静电放电 (ESD):符合 EN 61000-4-2,空气 ±8 kV,接触 ±6 kV
    - 辐射抗扰性:符合 EN 61000-4-3 10 V/m
    - 快速瞬变/浪涌:符合 EN 61000-4-4,±2 kV;EN 61000-4-5,±1 kV
    - 传导抗扰性:符合 EN 61000-4-6,10 Vrms
    - 功率频率磁场:符合 EN 61000-4-8,100 A/m

    产品特点和优势


    1. 紧凑设计:SMD 或 DIP 封装提供了紧凑的设计,适合空间受限的应用。
    2. 宽输入电压范围:4:1 的输入电压范围使得它能够适应多种电源系统。
    3. 高可靠性:在极端温度条件下的出色表现和优秀的环境抵抗力,使其成为高可靠性要求场合的理想选择。
    4. 低纹波和噪声:保证了稳定的输出性能,尤其适合对噪声敏感的应用。
    5. 远程开关控制:便于通过外部电路进行远程开关控制,提高灵活性。
    6. 无最小负载要求:适用于不同负载条件下的各种应用。
    7. 符合环保标准:完全符合 RoHS 标准,无铅焊接工艺也得到支持。

    应用案例和使用建议


    应用案例
    - 通信设备:广泛应用于路由器、交换机等通信设备中,确保高效稳定的电源供应。
    - 工业电子:适用于工业控制系统、测试仪器等需要高可靠性的场合。
    - 医疗设备:用于医疗器械的电源模块,确保在各种环境下的稳定运行。
    使用建议
    - 在进行 PCB 设计时,应充分考虑散热问题,以保证转换器的正常工作。
    - 建议使用外部滤波器以减少输出纹波。
    - 在实际安装时,应避免引脚之间的短路,尤其是对于 DIP 封装的产品。

    兼容性和支持


    兼容性
    - TDR 3WI 系列可与各种通信接口和电子设备兼容,适用于不同的工业应用环境。
    支持和服务
    - TRACOPOWER 提供详细的技术文档和丰富的支持资源,如应用指南、用户手册等。
    - 客户可以访问 TRACOPOWER 官方网站获取最新的产品资料和认证文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定的范围内,确保没有外部干扰。 |
    | 过热 | 检查散热设计是否合理,确保良好的通风环境。 |
    | 输出电流不足 | 检查负载情况是否超出规格范围,适当调整负载或使用更大容量的型号。 |

    总结和推荐


    TDR 3WI 系列 3 瓦 DC/DC 转换器以其高效率、高可靠性及宽输入电压范围成为市场上备受推崇的产品。其紧凑的设计、易于集成的特点使其成为通信设备、工业控制和医疗电子领域的理想选择。尽管价格相对较高,但其卓越的性能和可靠的品质使得它在长期使用中具备显著的成本效益优势。我们强烈推荐使用该产品,特别是在需要高性能和高可靠性的应用场合。

TDR 3-2411WISM参数

参数
转换效率 80%
输出方式 -
特性 Remote On/Off,SCP
输出电流最大值 600mA
输出电压组数 1
最大容性负载 -
类型 -
输入电压最小值 9V
输出总功率 3W
开关频率 -
散热方式 -
输入电压最大值 36V
输出电压 5V
长*宽*高 18.796mm*12.7mm*8.89mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TDR 3-2411WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TDR 3-2411WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TDR 3-2411WISM TDR 3-2411WISM数据手册

TDR 3-2411WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 30.33 ¥ 253.2555
100+ $ 25.52 ¥ 213.092
500+ $ 23.41 ¥ 195.4735
1000+ $ 20.46 ¥ 170.841
库存: 585
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 2532.55
