TEM 2-0512

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEM 2系列, 4.5 → 5.5 V 直流输入, 12V 直流输出, 2W
供应商型号: SG-TEM 2-0512
供应商: 国内现货
标准整包数: 10

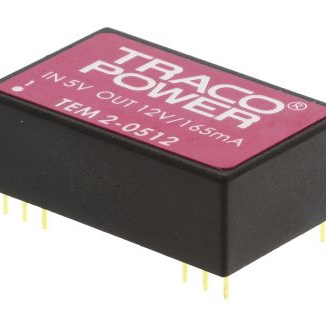

TRACO POWER DC-DC模块 TEM 2-0512

TEM 2-0512概述


    产品简介


    TEM 2 系列是Traco Power推出的一款紧凑型隔离式直流/直流转换器,采用DIP-24塑料封装设计。其核心功能在于提供高度稳定的输入输出电压调节、强大的隔离能力(1000 VDC),以及低输出噪声。这款产品专为工业及消费电子应用设计,能够满足多种复杂的供电需求。产品系列覆盖从5V到24V的输入电压范围,并提供了单路和双路输出的灵活选择。TEM 2 系列凭借其成本效益、小巧体积和高性能的特点,成为各类设备供电的理想选择。

    技术参数


    以下是TEM 2系列的主要技术参数:
    | 参数类别 | 具体指标 |

    | 输入电压范围 | 5VDC、12VDC、24VDC |
    | 输出电压(典型值) | 5VDC、12VDC、±10%额定电压输出,±12VDC或±15VDC |
    | 最大输出电流 | 单输出型号:400mA;双输出型号:±80mA或±65mA |
    | 效率 | 50%-61% |
    | 开关频率 | 80kHz |
    | 工作温度范围 | -25°C 至 +70°C;5VDC输出型号为-25°C至+60°C |
    | 温度系数 | ±0.02%/K |
    | 短路保护 | 支持长时间运行,无限制时间 |
    | 电压设置精度 | ±3% |
    | 负载调整率 | 单输出型号:±0.5%,平衡负载双输出型号:±1.0%,不平衡负载:±3.0% |
    | 纹波与噪声(20MHz带宽) | 50mVpp最大值 |
    | 隔离电压(输入/输出) | 1000VDC |
    | 安全标准 | UL 60950-1、IEC/EN 60950-1 |

    产品特点和优势


    TEM 2 系列具备多项独特优势:
    1. 紧凑封装:采用DIP-24塑料封装,便于安装且占用空间小。
    2. 高隔离性:提供1000VDC的输入输出隔离,确保安全可靠。
    3. 低噪声设计:内置滤波器可显著降低输出噪声和反射输入纹波电流。
    4. 过载保护:支持短路保护及过流限流功能,保障设备长期稳定运行。
    5. 行业标准引脚布局:符合行业通用接口设计,方便集成到现有系统中。
    6. 耐用性:符合RoHS标准,可靠性高,计算出的MTBF超过80万小时。
    7. 广泛兼容性:适用于多种工业及消费级电子应用领域。

    应用案例和使用建议


    应用场景
    TEM 2 系列适用于多种需要隔离供电的应用场景,例如:
    - 工业控制设备(PLC、传感器节点)
    - 医疗电子设备(医疗监控设备、超声仪器)
    - 消费电子产品(音响设备、家庭自动化系统)
    - 数据通信模块(路由器、交换机电源管理)
    使用建议
    - 在需要较高输入电压时(如24VDC),建议搭配高效的前置稳压电路,以保证输入稳定性。
    - 对于双输出型号,需注意保持负载平衡,避免因负载差异导致的输出精度下降。
    - 若需外接较大电容,请根据型号限制选用最大支持容量(单输出≤470μF,双输出≤220μF)。
    - 如遇到温度较高环境,建议采取散热措施以维持设备的正常工作范围。

    兼容性和支持


    TEM 2 系列采用标准的DIP-24引脚设计,易于与其他主流IC和PCB接口兼容。Traco Power提供长达3年的产品质保服务,并定期更新技术文档和产品资料。用户可通过官方网站下载最新规格书和相关支持材料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不准确 | 检查输入电压是否超出范围,校准电压设置。 |
    | 短路保护启动后无法恢复 | 检查电路是否有异常负载,重新启动设备。 |
    | 输出噪声较高 | 确认外围滤波电路是否正常,增加外部滤波器。 |
    | 设备发热严重 | 检查散热设计是否合理,调整负载功率或加装风扇。|

    总结和推荐


    TEM 2 系列是一款高性能、高可靠性的隔离式直流/直流转换器,凭借其优越的技术指标和灵活的应用适配能力,非常适合各种工业及消费电子领域的需求。其紧凑的封装、广泛的输入输出配置、完善的保护机制和高性价比使其在市场上极具竞争力。总体而言,这款产品值得高度推荐用于现代供电系统的开发和优化。
    推荐指数:★★★★★

TEM 2-0512参数

参数
转换效率 54%
散热方式 -
最大容性负载 -
输出总功率 -
输出电流最大值 165mA
开关频率 -
类型 -
特性 -
输入电压最小值 5V(DC)
输出电压 12V(DC)
输入电压最大值 -
输出电压组数 1
输出方式 -
长*宽*高 32mm(长度)*20mm(宽度)
通用封装 DIP
安装方式 通孔安装

TEM 2-0512厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEM 2-0512数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEM 2-0512 TEM 2-0512数据手册

TEM 2-0512封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 13.71 ¥ 114.4785
100+ $ 11.24 ¥ 93.854
500+ $ 10.88 ¥ 90.848
1000+ $ 9.78 ¥ 81.663
库存: 116
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1144.78
直接购买
加入购物车
